PCE Instruments PCE-3500-ICA Hardheidsmeter Kalibratie (ISO) 230 - 940 HV, 20 - 70 HRC, 650 HB
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 4.194,21 / Stuk)
€ 4.194,21
excl. btw
Gratis verzending*
Highlights & Details

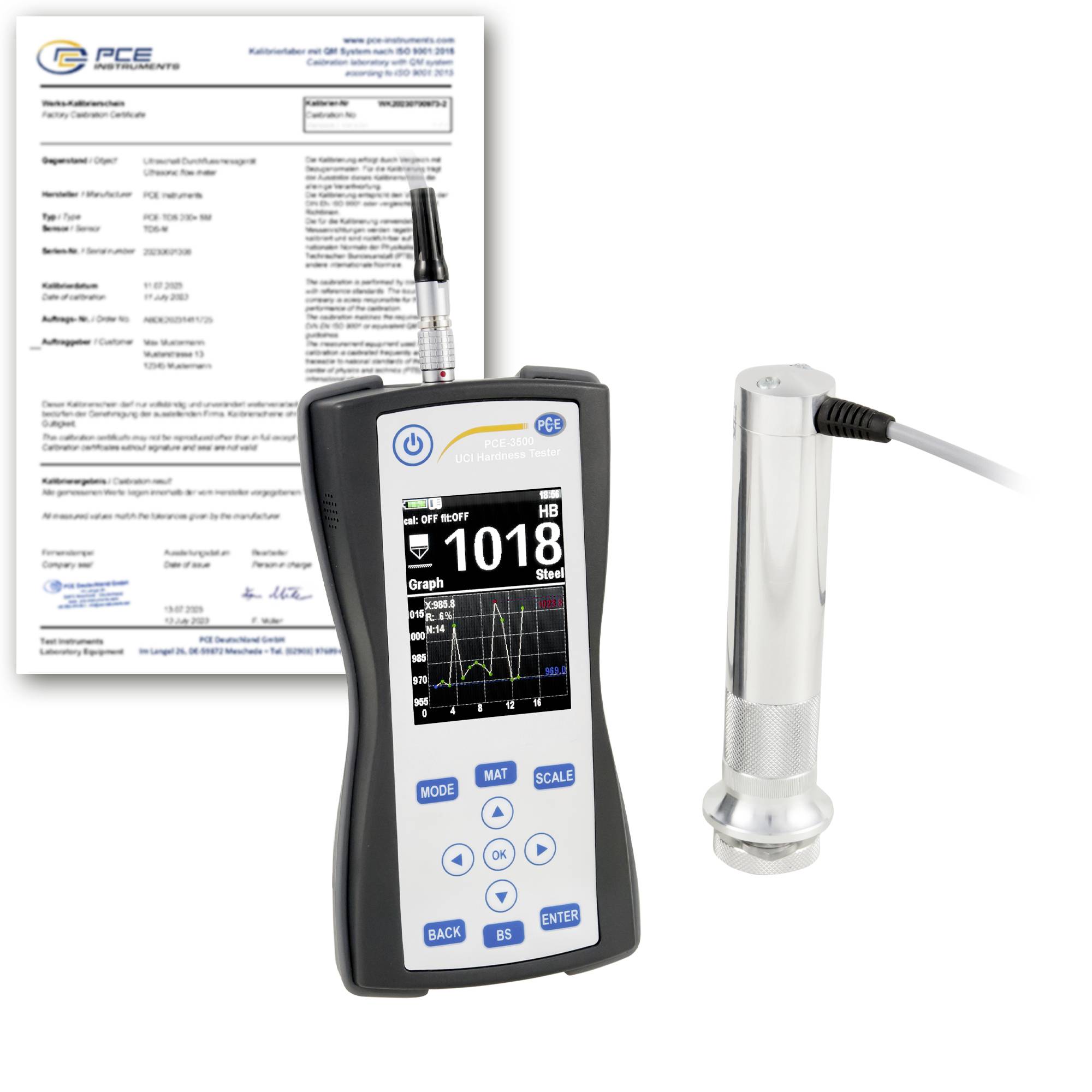

PCE Instruments ultrasone hardheidsmeter PCE-3500-ICA
- Meting volgens de UCI-methode
- Test van HRC, HRB, HV, HB, MPa
- Meetrichting 360°
- Groot LCD-kleurenscherm
- Met geheugenfunctie via SD-kaart
- Verschillende testsondes kunnen worden aangepast
- Materiaalkarakteristiek vooraf gekalibreerd
- Evaluatie via software mogelijk
- Incl. ISO-kalibratiecertificaat
Technische specificaties
- Hardheid
- Meetbereik 230 ... 940 HV
- Resolutie 1 HV
- Nauwkeurigheid ,±3 % HV
- Hardheid
- Meetbereik 20 tot 70 HRC
- Resolutie 0,1 HRC
- Nauwkeurigheid ±1,5 HRC
- Hardheid
- Meetbereik 90 ... 650 HB
- Resolutie 1 HB
- Nauwkeurigheid ±3% HB
- Algemene technische gegevens
- Meetfuncties MIN, MAX, gemiddelde waarde
- Meetfuncties (aanvullende informatie) afzonderlijke meting, aantal metingen, gemiddelde waarde, standaardafwijking, variatiecoëfficiënt, histogram, Smart-modus (filtert uitbijter)
- Meetprincipe Ultrasonic-contact-impedantie procedure
- Display type LCD grafisch display met verlichting
- Displayformaat 2,8 inch
- Opslagmedium: SD-kaart,
- Opslagcapaciteit 2 GB
- Interface SD-kaart, mini-USB
- Norm(en) ASTM A1038
- Meetvlak minimaal 1 mm
- Meetvlak aanvullende informatie minimale materiaaldikte: 1 mm (alleen bij UCI-sonde)
- Materialen staal, gietijzer, roestvrij staal, aluminium, brons
- Cameraresolutie 320 x 240,640 x 480
- Gebruiksduur: 10 uur
- Automatische uitschakeling van ... tot 1 ... 30 min.
- Meethoek: 360 °
- Slagapparaat type D
- HRC, HB, HV, HRB, MPa
- Testlichaam 136° Vickers diamant
- Treksterkte 370 ... 1740 MPa
- Menutaal Engels (VS), Russisch, Engels (GB), Frans, Portugees, Pools, Oekraïens
- Beschermingsklasse (apparaat) IP54
- Voeding primaire voeding: 100 ... 240 V AC | 50/60 Hz, secundair: 5 V DC / 2 A.
- Stekkertype apparaat-Eurostekker
- Batterij/batterij 3 x 1,2 V AA - batterij, nikkel-metaalhydride batterij
- Capaciteit 2600 mAh
- Bedrijfsomstandigheden -20 ... 40 °C , 30 ... 80% RV
- Opslagcondities -20 tot 40 °C , 30 ... 80% RV
- Afmetingen ( L x b x h ) 168 x 85 x 40 mm
- Gewicht 223 g
- Soortnaam
Hardheidsmeter
- Meetbereik
230 - 940 HV, 20 - 70 HRC, 650 HB
- Weergave
LCD
- Afm.
(l x b x h) 168 x 85 x 40 mm
- Gewicht
223 g
- Voedingsspanning
3.6 V
- Inhoud
1 stuk(s)
- Breedte
85 mm
- Hoogte
40 mm
168 mm
- Interfaces
SD-kaart
Mini-USB
ISO
- Verpakking
Verpakking zonder plastic
Documenten en downloads
Datablad
Datablad 3812417 PCE Instruments PCE-3500-ICA Hardheidsmeter Kalibratie (ISO) 230 - 940 HV, 20 - 70 HRC, 650 HB
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3812417 PCE Instruments PCE-3500-ICA Hardheidsmeter Kalibratie (ISO) 230 - 940 HV, 20 - 70 HRC, 650 HB
Omschrijving
De ultrasone hardheidsmeter dient voor de niet-destructieve meting van metaalcomponenten. De ultrasone hardheidsmeter werkt volgens de Ultrasonic-contact impedance procedure. Bij de UCI-procedure wordt een Vickers-diamant aan de testsonde met eigen resonantie voorgesteld. Door het indrukken van de testsonde wordt de trillingsfrequentie gedempt afhankelijk van de hardheid van het oppervlak en afhankelijk van de E-module van het werkoppervlak en het contactvlak. De resulterende frequentieverschuiving kan, rekening houdend met een materiaalkarakteristiek, de hardheid van het oppervlak bepalen.

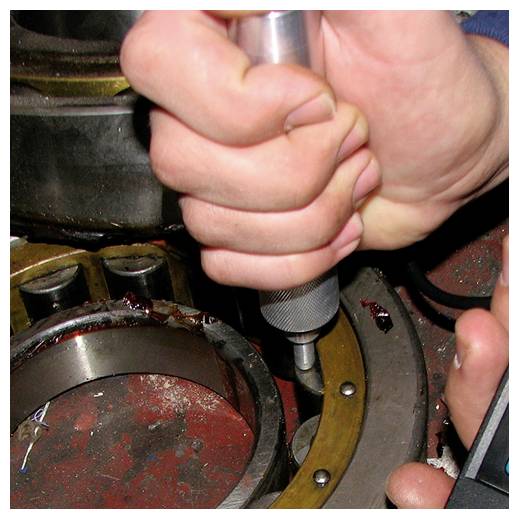

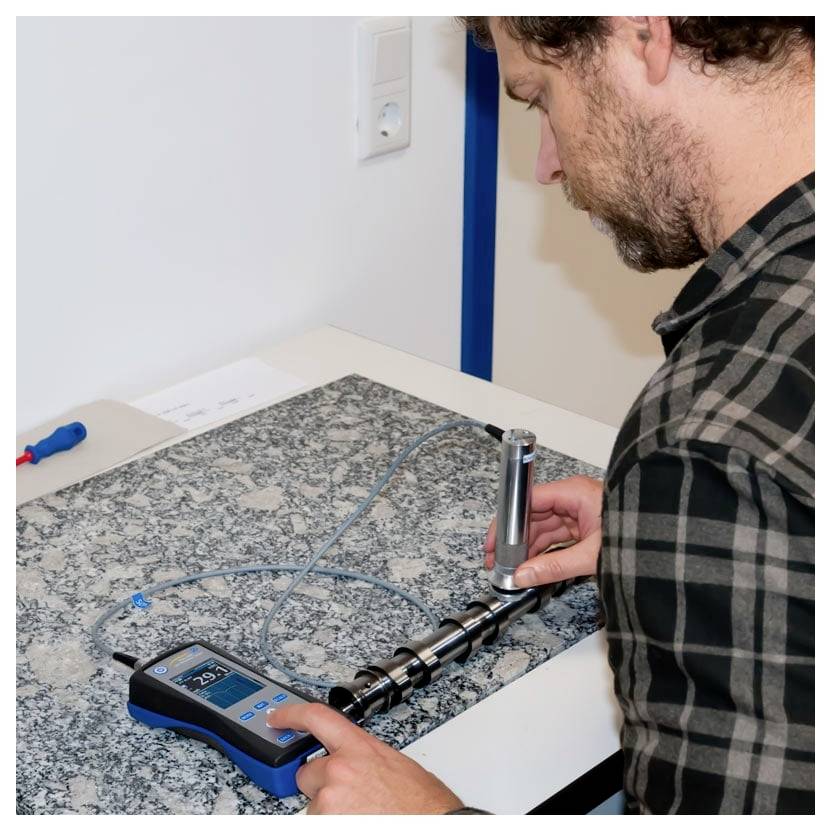

De ultrasone hardheidsmeter werkt niet-destructief. Er ontstaat weliswaar een microscopisch kleine indruk in het oppervlak, maar met het oog is deze in het algemeen niet zichtbaar. Door de geringe penetratiediepte van de Vickers-diamant is de ultrasone hardheidsmeter bijzonder geschikt voor randgelaagde geharde componenten zoals die bij bijv. het nitreren of induceren ontstaan. Typische toepassingen zijn bij stansgereedschappen, persen, dunwandige onderdelen, tandwielen, turbineschoepen, nokkenassen of lasnaden. De ultrasone hardheidsmeter is echter ook geschikt voor vele andere toepassingen op het gebied van hardheidscontrole. Dankzij verwisselbare sondes met verschillende aandrukkrachten kunnen verschillende toepassingen worden afgedekt.

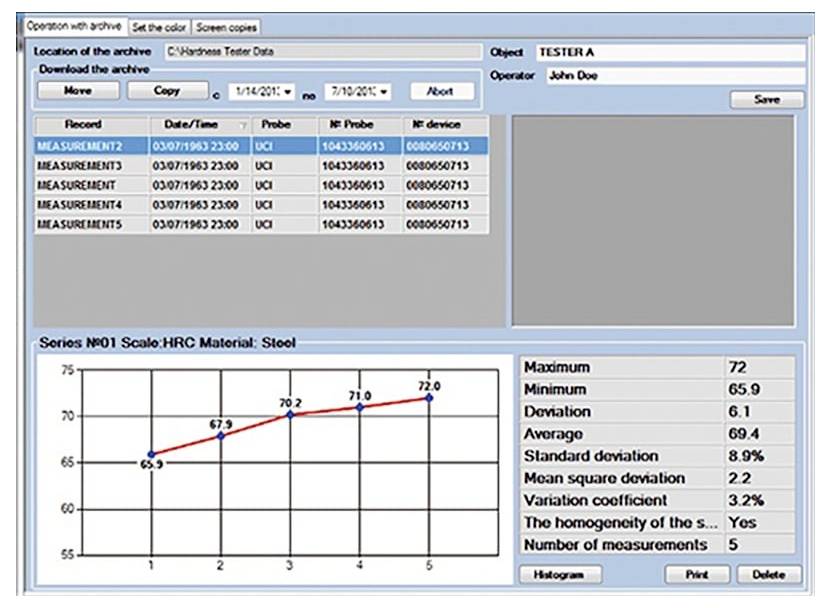

Nadat de hardheid van een onderdeel is gemeten, toont de ultrasone hardheidsmeter verschillende statistische waarden zoals min./max. En gemiddelden. Ook kunnen standaarddeviatie en andere coëfficiënten worden bepaald, ook de weergave van een histogram is mogelijk. Aangezien de ultrasone hardheidsmeter een intern geheugen heeft, kan de evaluatie van de meetgegevens na de meting met behulp van software worden uitgevoerd. De downloadkoppeling naar de software vindt u in de bedieningshandleiding.
De teksten voor dit artikel zijn automatisch vertaald.
De ultrasone hardheidsmeter werkt niet-destructief. Er ontstaat weliswaar een microscopisch kleine indruk in het oppervlak, maar met het oog is deze in het algemeen niet zichtbaar. Door de geringe penetratiediepte van de Vickers-diamant is de ultrasone hardheidsmeter bijzonder geschikt voor randgelaagde geharde componenten zoals die bij bijv. het nitreren of induceren ontstaan. Typische toepassingen zijn bij stansgereedschappen, persen, dunwandige onderdelen, tandwielen, turbineschoepen, nokkenassen of lasnaden. De ultrasone hardheidsmeter is echter ook geschikt voor vele andere toepassingen op het gebied van hardheidscontrole. Dankzij verwisselbare sondes met verschillende aandrukkrachten kunnen verschillende toepassingen worden afgedekt.
Nadat de hardheid van een onderdeel is gemeten, toont de ultrasone hardheidsmeter verschillende statistische waarden zoals min./max. En gemiddelden. Ook kunnen standaarddeviatie en andere coëfficiënten worden bepaald, ook de weergave van een histogram is mogelijk. Aangezien de ultrasone hardheidsmeter een intern geheugen heeft, kan de evaluatie van de meetgegevens na de meting met behulp van software worden uitgevoerd. De downloadkoppeling naar de software vindt u in de bedieningshandleiding.
De teksten voor dit artikel zijn automatisch vertaald.

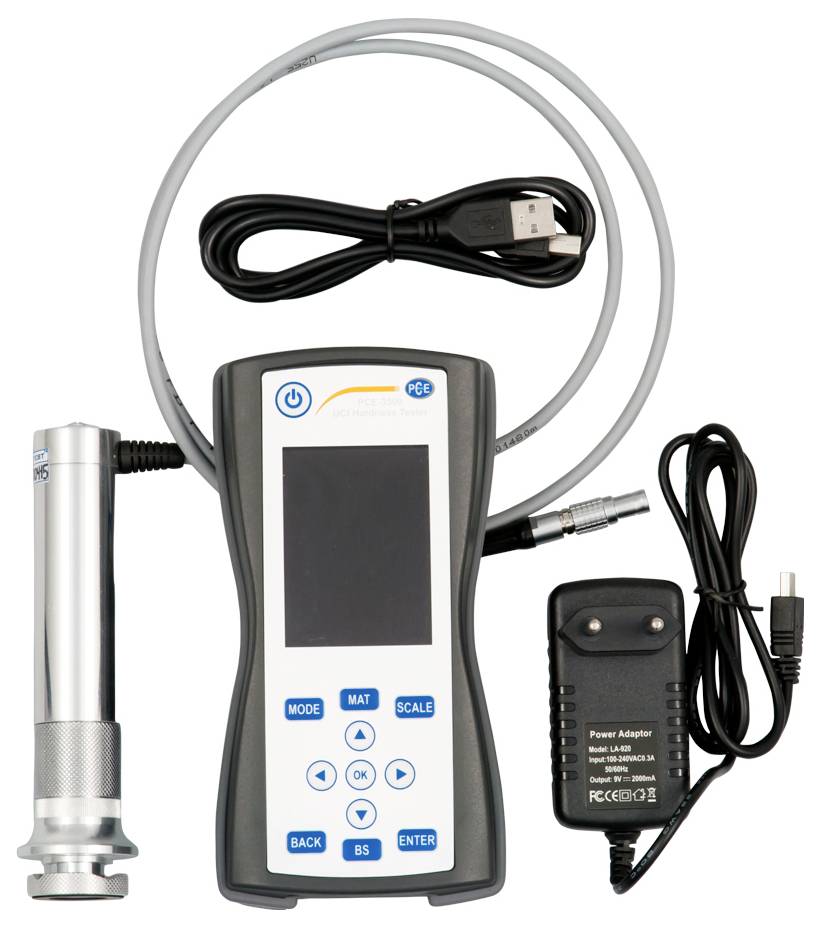

Omvang van de levering
- 1 x ultrasone hardheidsmeter PCE-3500-ICA

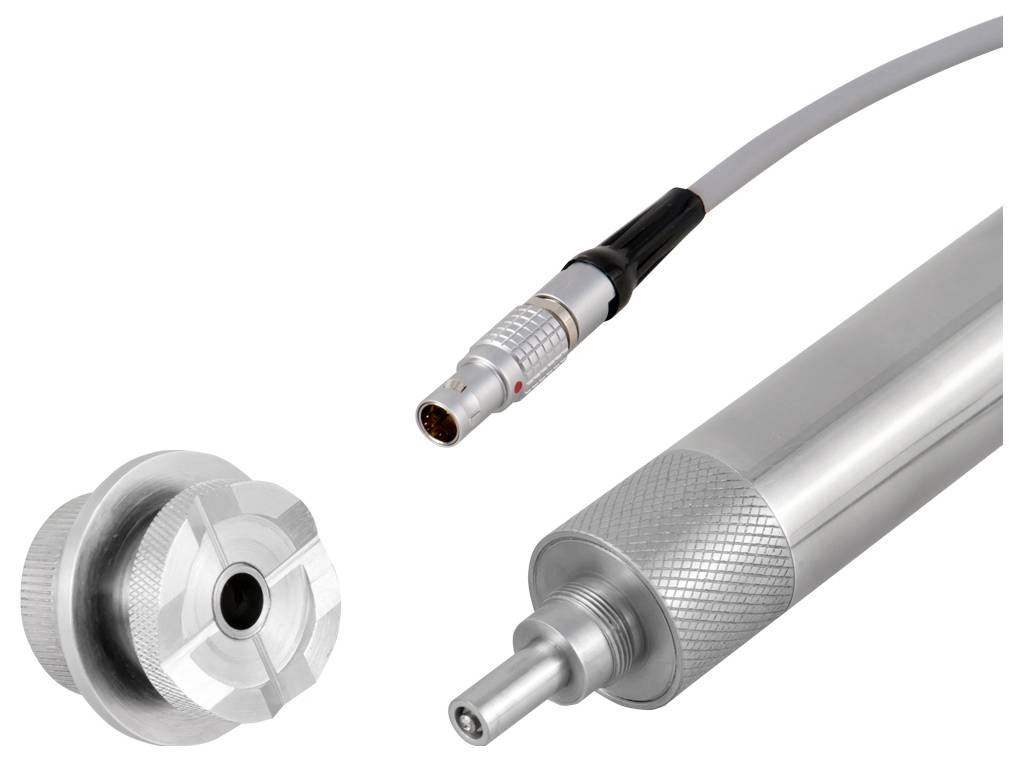

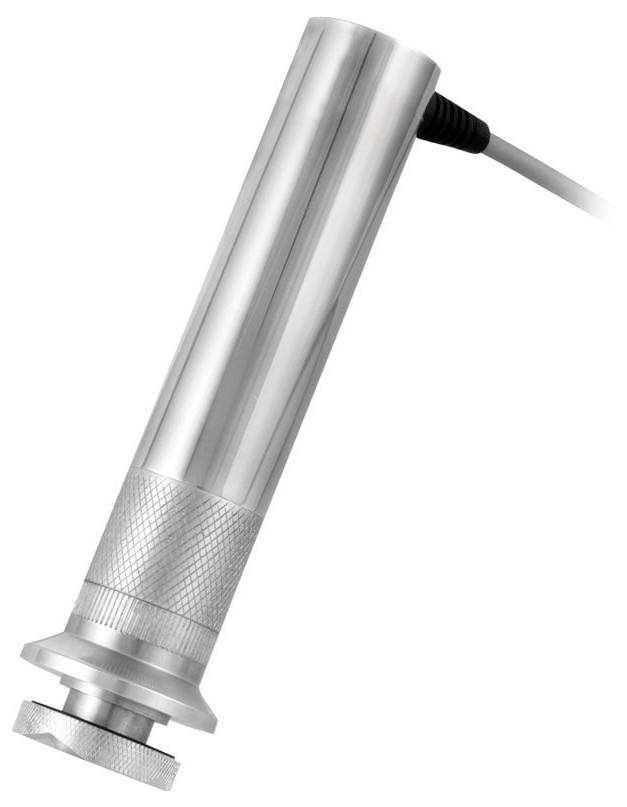

- 1 x 50 N UCI-sonde
- 1 x testblok 44,6 HRC
- 1 x 2 GB SD-kaart (ingebouwd)
- 1 x mini-USB-kabel
- 1 x PC-software (via link beschikbaar)
- 1 x netvoeding 5 V, 2 A
- 3 x 1,2 V AA-batterijen
- 1x gebruiksaanwijzing
- 1 x ISO-kalibratiecertificaat
