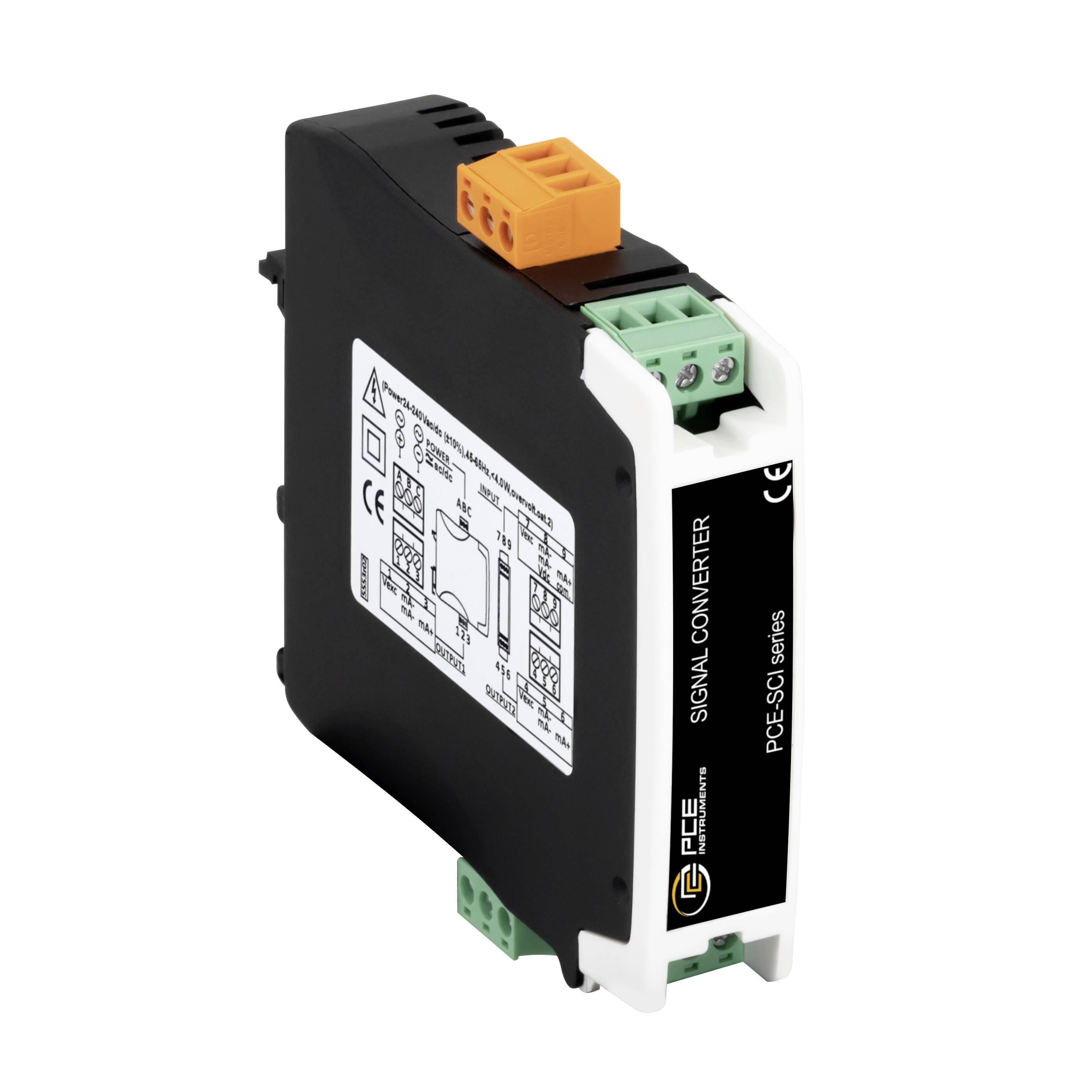

Een compacte zwart-witte signaalomzetter module met oranje en groene aansluitblokken, weergegeven op een witte achtergrond.

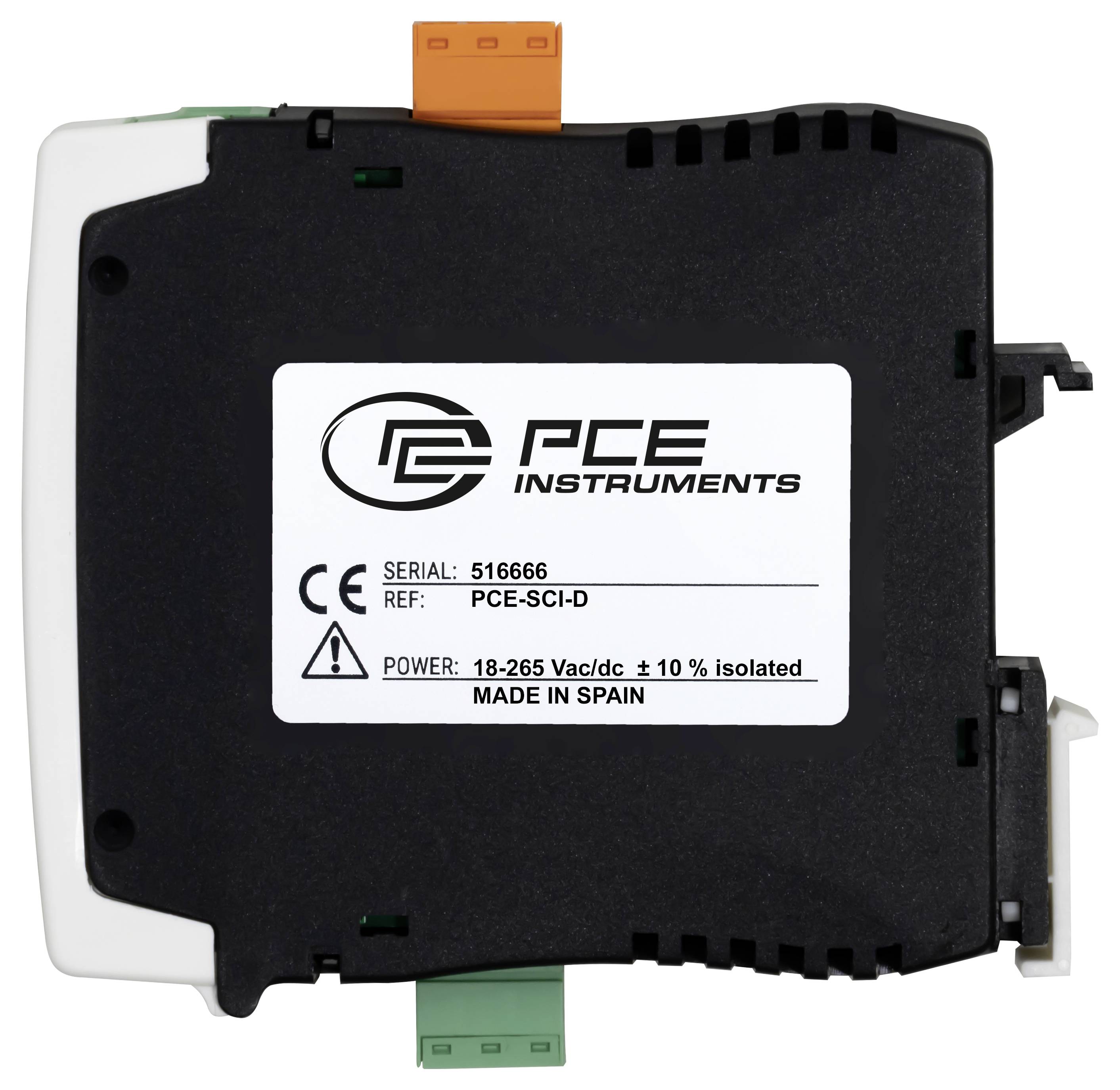

Zwart PCE Instruments apparaatmodule met gelabelde serie- en vermogensinformatie, met oranje bovenaansluiting en groene onderaansluiting.

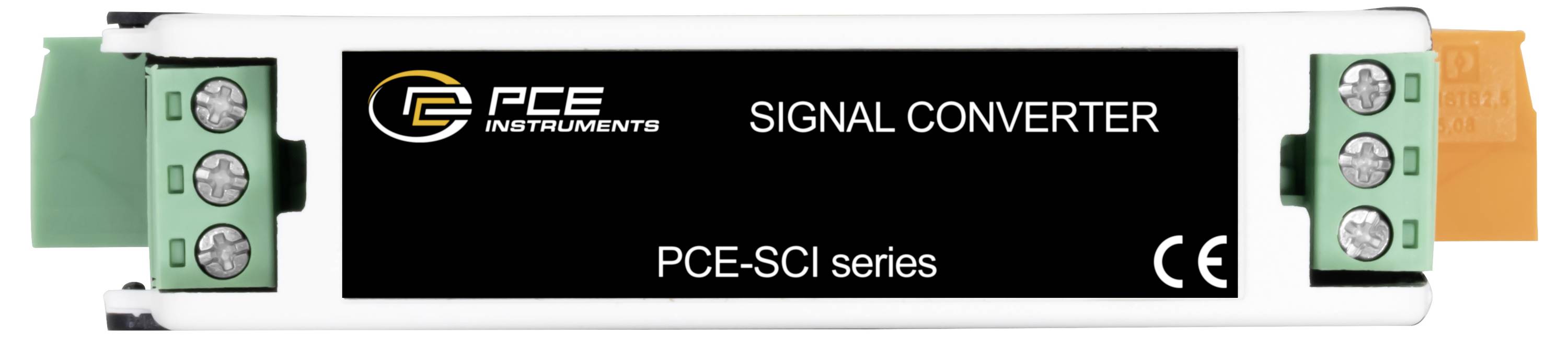

PCE Instruments PCE-SCI signaalomvormingmodule met groene schroefklemmen aan beide zijden en label met CE-markering.

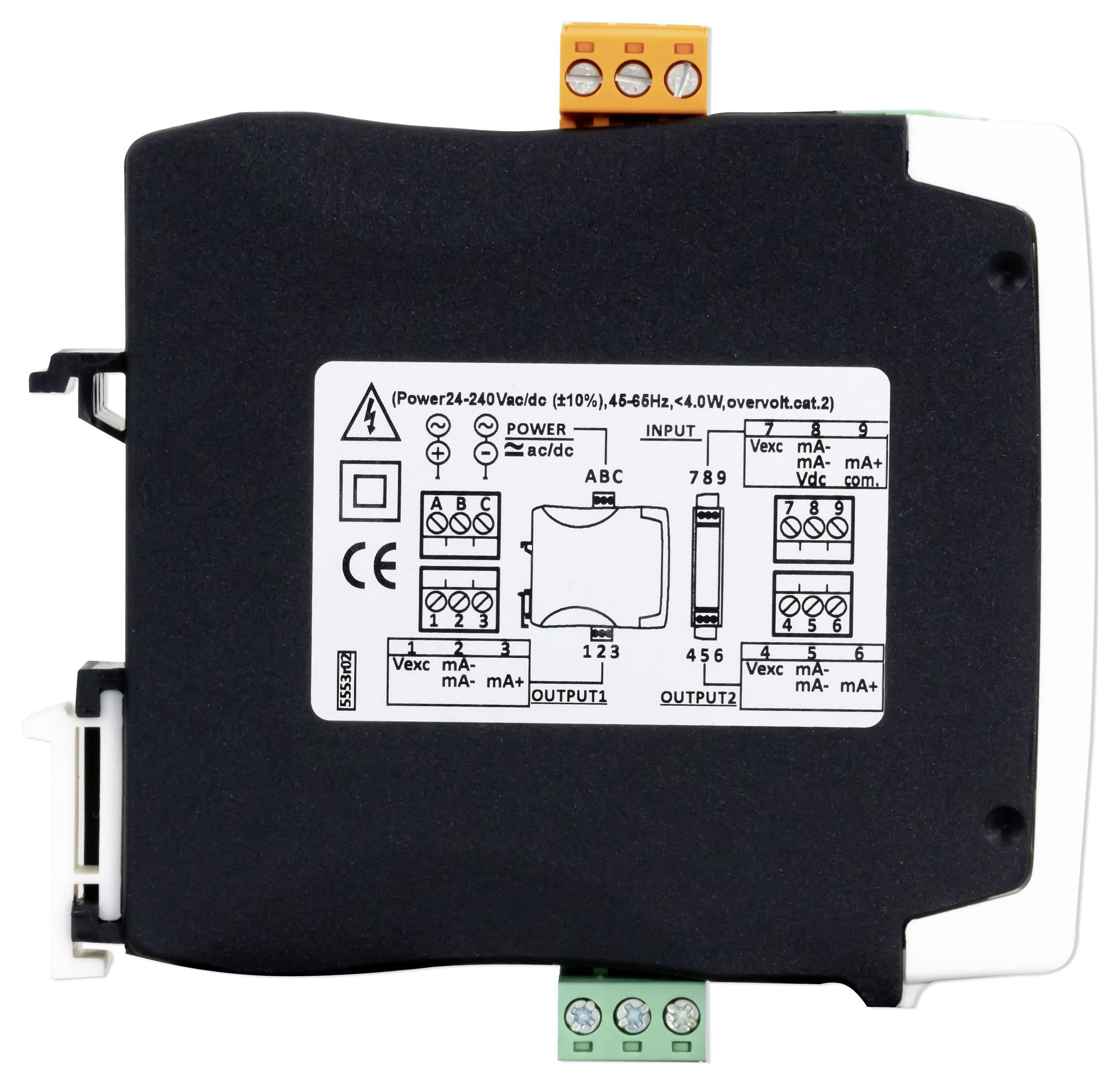

Zwart industrieel DIN-railbesturingsmodule met klemblokken en bedrading schematicaLabel voor voeding-, ingang- en uitgangverbindingen.

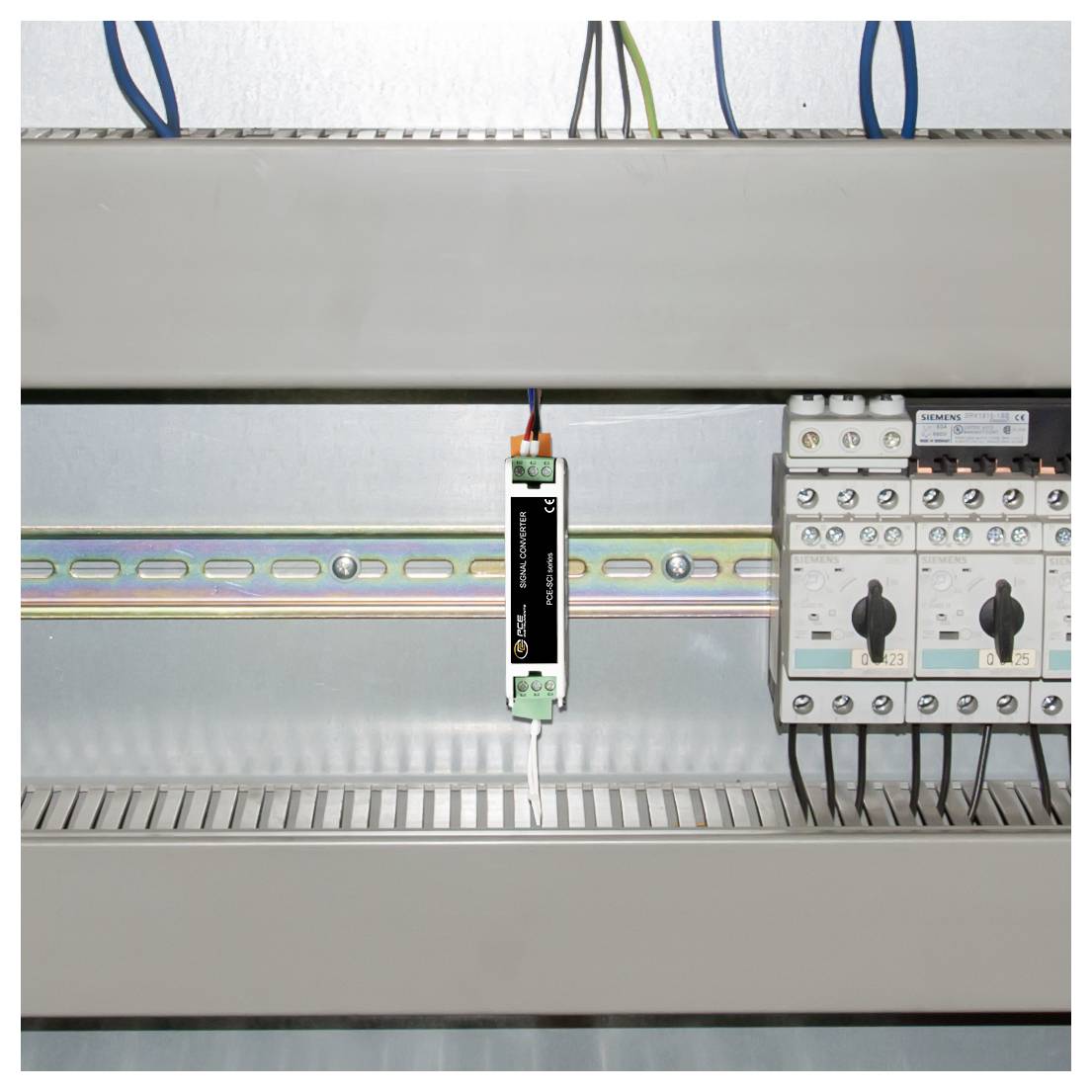

Elektrisch bedieningspaneel met gemonteerde DIN-rail componenten, inclusief een centraal module en automaten aan de rechterkant.

1/5

Soortnaam

Scheidingsomvormer

Ingangssignaal max. (stroomsterkte)

20 mA

Ingangssignaal max. (spanning)

15 V

Type

PCE-SCI-D

Afm.

(l x b x h) 106 x 108 x 22.5 mm

Datasheet (PDF)

Leverbaar vr. 6 nov.

Aantal

Stuk(s)

Totaal (€ 144,62 / Stuk)

€ 144,62

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

PROFESSIONAL. CALIBRATED. APPARATUUR. PCE-SCI-D

Configureerbare meetomvormer voor elektrische signalen
Configureerbaar via 2 toetsen en 7-segments display
Wachtwoordfunctie
Dupliceert analoge signalen
- 4... 20 mA en 0... 10 V
Snelle configuratie door 2 toetsen
DIN-rail montage
Voedingsspanning 24... 250 V AC/DC

Technische specificaties

Processtroom
Meetbereik max. +4 mA... 20 mA
Nauwkeurigheid 0.3 % v. meetbereik
Overbelasting 25 mA
Signaaltype actief, passief
Impedantie <2 VDC spanningsval op de klemmen
Staprespons <300 ms (0... 99% signaal)
Processpanning
Meetbereik 0 V DC... 10 V/DC:
Nauwkeurigheid 0.3 % v. meetbereik
Overbelasting 25 V DC
Signaaltype actief, passief
Impedantie groter dan 1 MΩ
Staprespons <300 ms (0... 99% signaal)
Algemene technische gegevens
Display type 7 segment, 2 digits
Veiligheidsstandaard CAT II / 300 V.
Beschermingsklasse (apparaat) IP30
Voedingsspanning 24... 240 V DC ±10%, 45... 65 Hz, geïsoleerd
Gewicht 126 g
Afmetingen (L x B x H) 110 x 22 x 118 mm
Gebruikscondities 0 tot 50 °C, 0 tot 95 % rH
Opslagcondities -20 tot 70 °C, 0 tot 95 % rH

Type: PCE-SCI-D

Soortnaam: Scheidingsomvormer

Ingangssignaal max. (stroomsterkte): 20 mA

Ingangssignaal max. (spanning): 15 V

Afm.: (l x b x h) 106 x 108 x 22.5 mm

Aansluiting: Contactstrip
Schroefklem
Klem
Connector

Uitgangssignaal (spanning): 0-10

Voedingsspanning: 18 - 265 V

Max. voedingsspanning: 265 V

Min. voedingsspanning: 18 V DC/AC

Last: 10

Ingangssignaal (spanning): 10

Inhoud: 1 stuk(s)

Configuratie: Potentiometer

Breedte: 108 mm

Hoogte: 22.5 mm

: 106 mm

Conform RoHS: Ja

Sensorwijze: PT100
PT500
PT1000

Stroomverbruik: 3 W

Max. omgevingstemperatuur: 70 °C

Min. omgevingstemperatuur: -20 °C

Doorsnede flexibel (max.): 2.5 mm²

Doorsnede massief (max.): 2.5 mm²

Doorsnede flexibel (min.): 0.25 mm²

Doorsnede massief (min.): 1 mm²

Documenten en downloads

Datablad

Datablad 3192941 PCE Instruments PCE-SCI-D PCE-SCI-D Scheidingsomvormer 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3192941 PCE Instruments PCE-SCI-D PCE-SCI-D Scheidingsomvormer 1 stuk(s)

Omschrijving

De configureerbare meetomvormer voor elektrische signalen is een signaalverdubbelaar en signaalomvormer voor processignalen. Het kan een 4... 20 mA en 0... 10 V DC - signaal bij de ingang worden aangemaakt. De configureerbare meetomvormer voor elektrische signalen levert, indien nodig, een spanning van de bekrachtiging. Hij heeft 2 uitgangen, waarbij uitgang 1 vast op 4... 20 mA en uitgang 2 naar 4... 20 mA of 0... 10 V DC kan worden ingesteld. Bovendien heeft hij een viervoudige isolatie tussen voeding, ingangssignaal, uitgang 1 en uitgang 2.

De isolatie van het circuit voorkomt aardlussen en de verspreiding van spanningspieken, bescherming van apparaten en signaalintegriteit. Het configuratiesysteem (cijfers en toetsenveld) is achter de frontafdekking toegankelijk en biedt een eenvoudige en snelle configuratie. De Signal Duplicator heeft een „wachtwoord”-functie om de toegang tot de configuratie te blokkeren. De configureerbare meetomvormer voor elektrische signalen is ontworpen voor industrieel gebruik, met de mogelijkheid van integratie in een groot aantal toepassingen, lagere kosten, uitstekende kwaliteit en optionele aanpassing van het apparaat voor individueel gebruik.
