PCE Instruments PCE-VDV 10 PCE-VDV 10 Netsnoeranalysator Meetbereik: Netwerk kopen ? Conrad Electronic

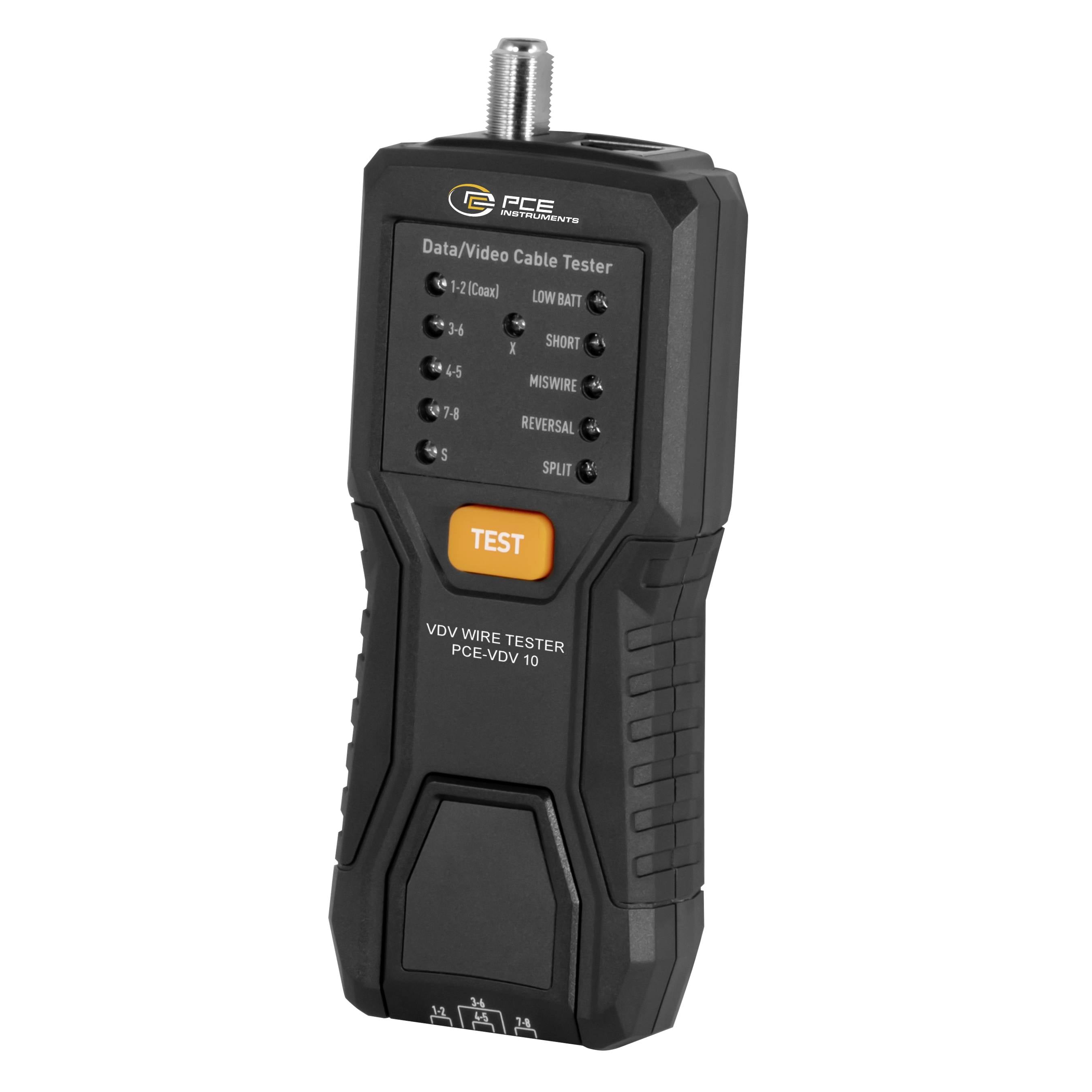

Zwarte draagbare data-/videokabeltest met oranje 'TEST'-knop, indicatorlampen en een coax-aansluiting bovenop.

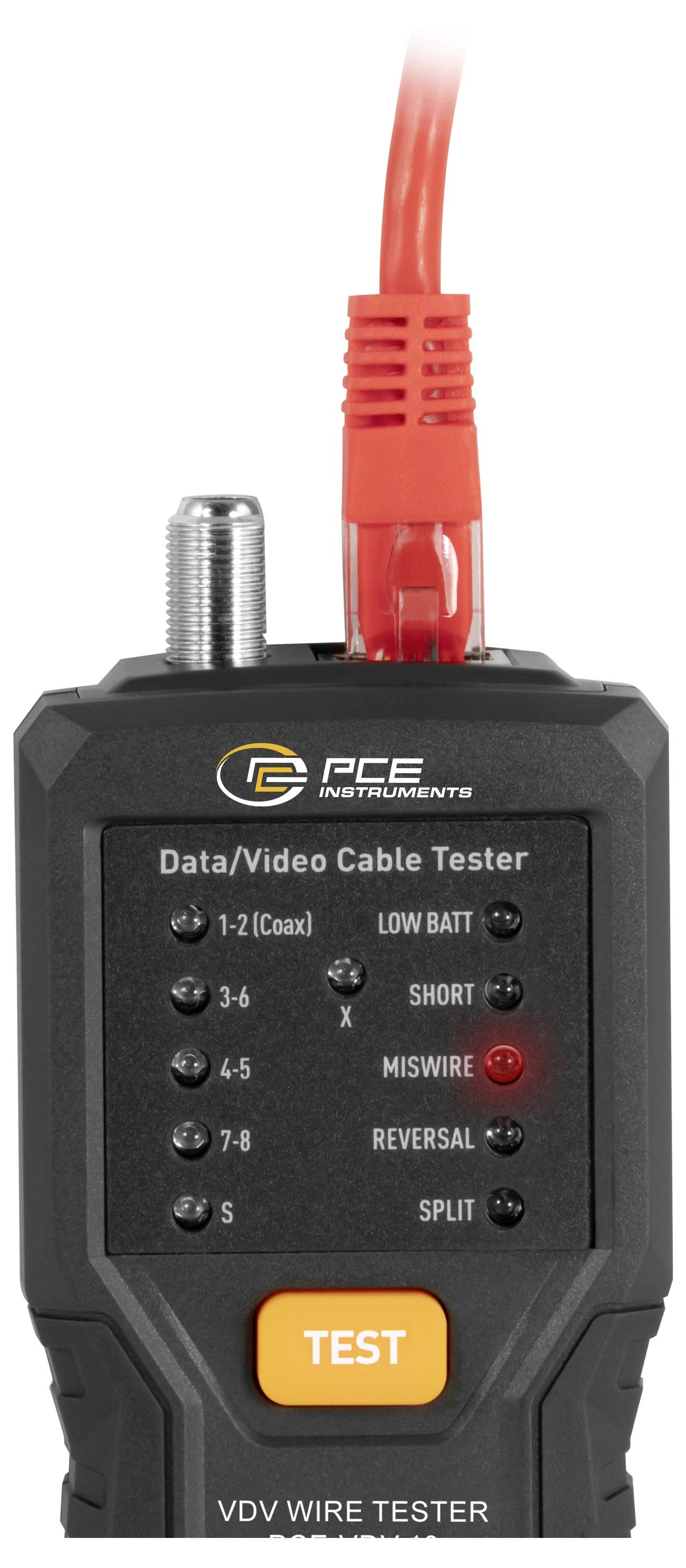

PCE Instruments data-/videokabel tester met aangesloten rode kabel en verlichte 'MISWIRE' indicator, plus een 'TEST' knop en status LED's.

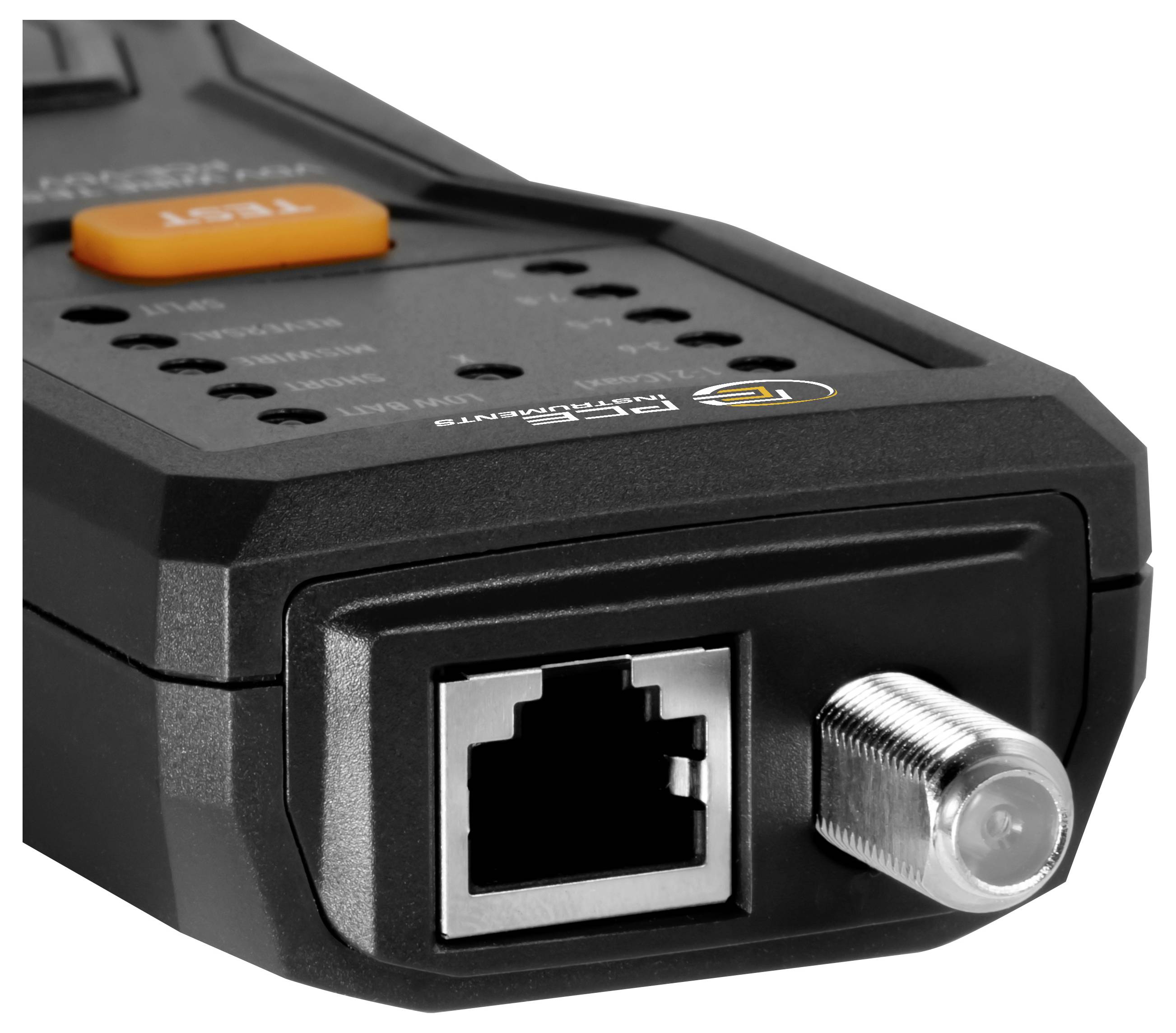

Close-up van een zwart netwerkapparaat met een Ethernet-poort en coaxiale connector, met een oranje knop bovenop.

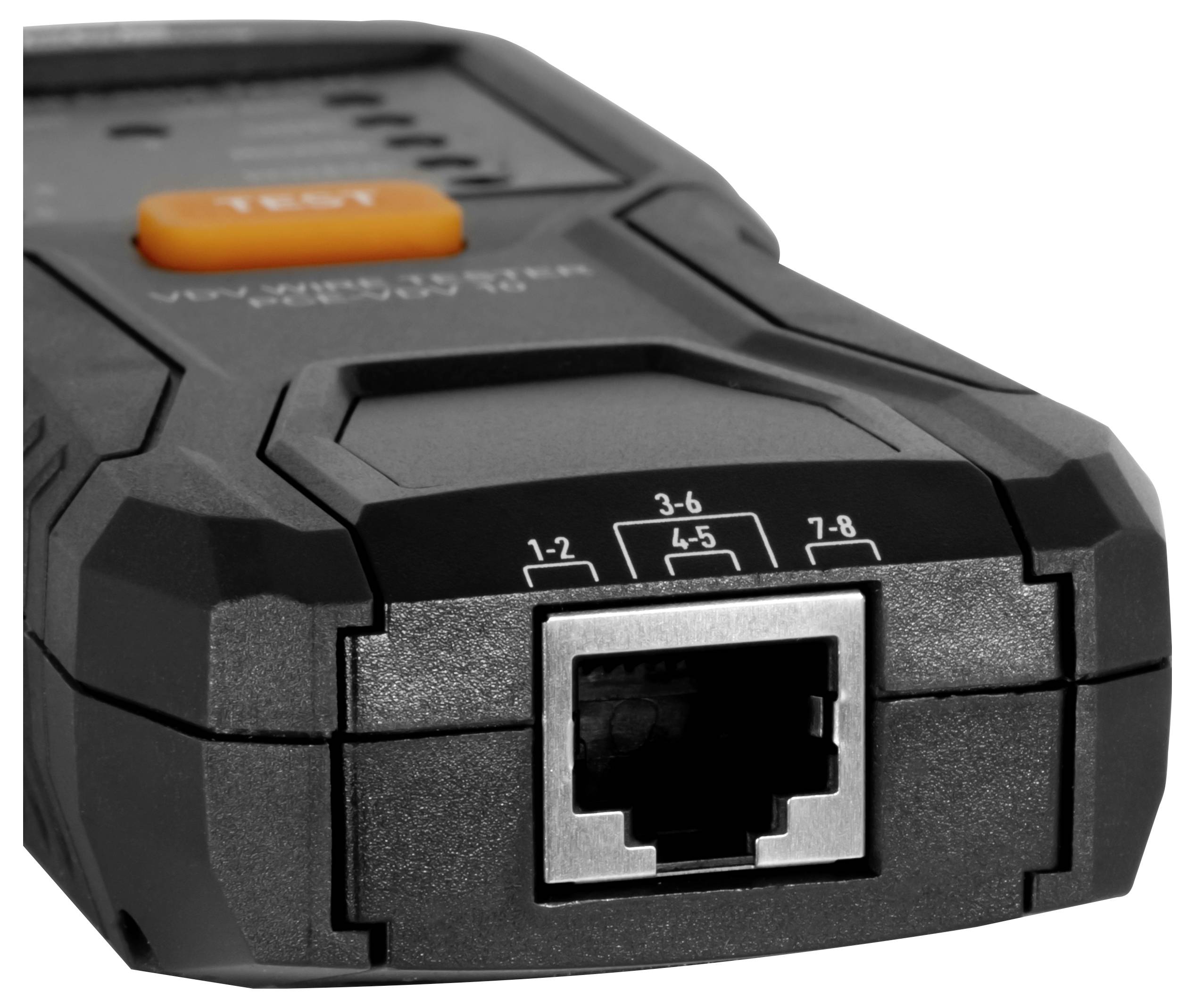

Close-up van een zwarte handheld netwerkkabeltester met een Ethernet-poort en oranje knop, weergegeven tegen een witte achtergrond.

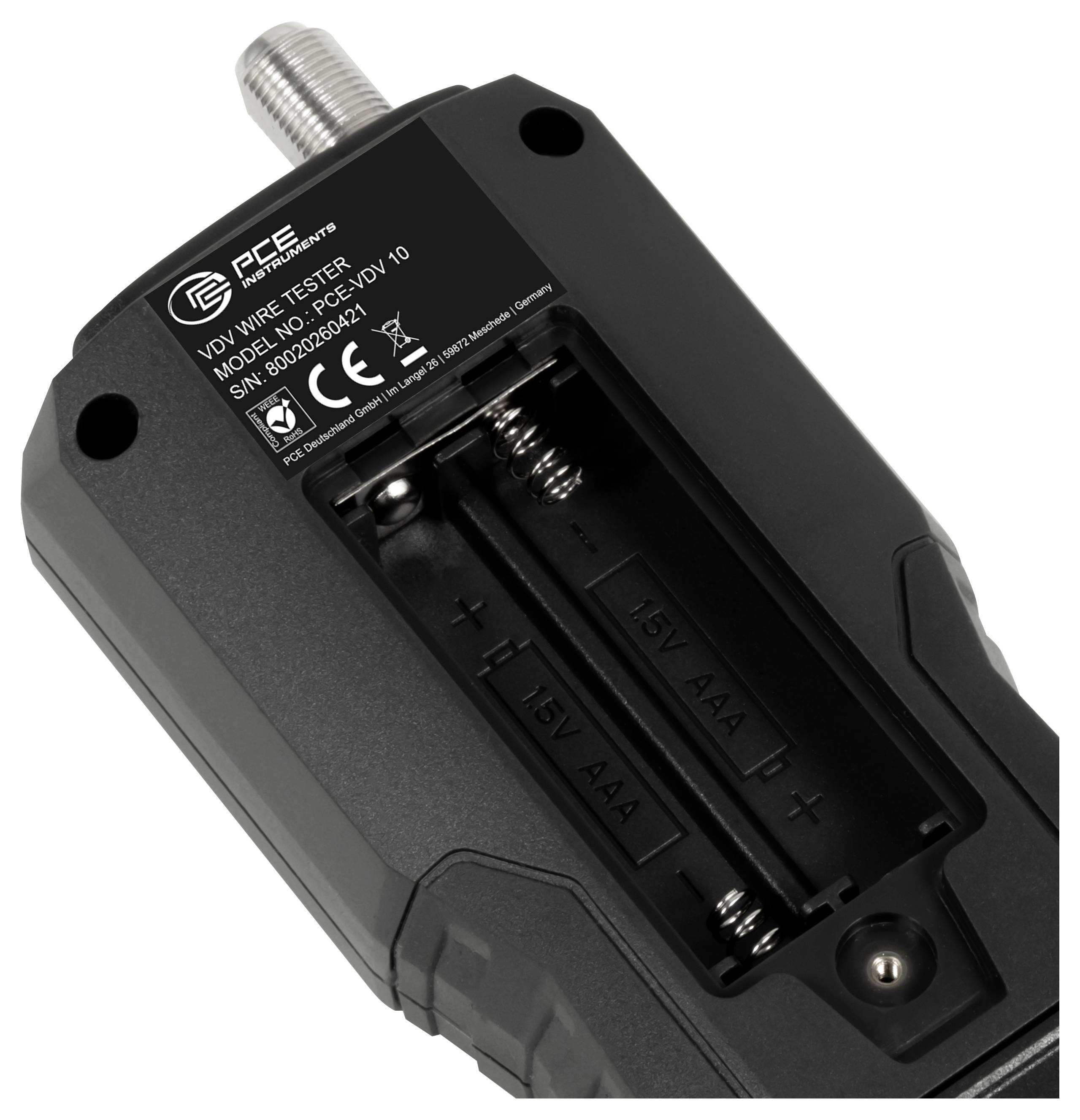

Achterkant van een handheld PCE digitale draadomsteller met het open batterijvak voor twee AAA-batterijen en een schroefbare metalen connector aan de bovenkant.

1/5

Datasheet (PDF)

Leverbaar di. 15 sep.

97 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 39,66 / Stuk)

€ 39,66

excl. btw

Juridisch probleem melden

Highlights & Details

Professional. Calibrated. Equipment. PCE-VDV 10

Ondersteunt afgeschermde en niet-afgeschermde kabels (CAT 3 ... CAT 7A, coax)
LED-indicatoren voor status en foutdiagnose
Maximale kabelweerstand: 100 Ω DC
Maximale kabellengte tot 305 m.
Doorgangscontrole
Controle van aansluitingen
Kortsluitcontrole
Adernpaartest
Schermcontrole

Technische specificaties

Algemene technische gegevens
Meetfuncties doorgangstest, draadtest, kortsluittest, aderparen testen, schermcontrole
Aansluitingen RJ45, F-bus
Kabeltypes - coaxiaal,- CAT 3,- CAT 5,- CAT 5e,- CAT 6,- CAT 6A,- CAT 7,- CAT 7A
max. INGANGSSPANNING 60 V DC / 55 V AC
Beschermingsklasse (apparaat): IP20
Voeding accu's
Batterij/batterij 2x 1,5 V AAA batterij, alkalinemangaan
Capaciteit 1270 mAh
Gebruikscondities 0 tot 50 °C, 10 tot 90 (niet-condenserend)% r. v.
Opslagcondities -20 tot 60 °C, 10 tot 90 (niet-condenserend)% r. v.
Afmetingen ( L x b x h ) 55 x 28 x 140 mm
Gewicht 119 g

Soortnaam: Netsnoeranalysator

Functies: Indentificatie

Akoestische aanduiding: Nee

Weergave: LED

Optische aanduiding: Ja (geïntegreerd)

Meetbussen: RJ45-bus
F-bus

Afm.: (l x b x h) 55 x 28 x 140 mm

: Fabrieksstandaard (zonder certificaat)

Gewicht: 119 g

Meetbereik: Netwerk

Breedte: 28 mm

Hoogte: 140 mm

: 55 mm

Type: PCE-VDV 10

Documenten en downloads

Datablad

Datablad 3812983 PCE Instruments PCE-VDV 10 PCE-VDV 10 Netsnoeranalysator Meetbereik: Netwerk

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3812983 PCE Instruments PCE-VDV 10 PCE-VDV 10 Netsnoeranalysator Meetbereik: Netwerk

Omschrijving

De VDV-kabeltester is een draagbaar testapparaat voor de diagnose van fouten in netwerk- en coaxiale kabels en wordt gebruikt voor een snelle controle van gestructureerde bedrading.de VDV-kabeltester ondersteunt afgeschermde en niet-afgeschermde twisted pair-kabels van de categorieën CAT 3, CAT 5, CAT 5e, CAT 6, CAT 6A, CAT 7, CAT 7A en coaxkabels, zoals gebruikt in TV-, antenne- en bewakingssystemen.

De controle gebeurt via een tweedelig systeem, bestaande uit een hoofdapparaat en een externe eenheid, waardoor ook vast geïnstalleerde lijnen betrouwbaar kunnen worden getest. De belangrijkste testprocedures zijn onder andere de doorgangstest van de aders (pennen 1... 8), de draadtest om de juiste toewijzing van aderparen te controleren, evenals de opsporing van kortsluiting, misbedrade en split-pair fouten. Bovendien wordt de afscherming van afgeschermde kabels gecontroleerd. Het testgebied omvat kabellengten tot 305 m, terwijl de minimale kabellengte voor split-pair-detectie ongeveer 0,5 m bedraagt.

Onze VDV-kabeltester werkt met testsignalen die tussen het apparaat en de externe unit worden verzonden. De resultaten worden via LED-indicatoren weergegeven. Continu brandende LED's geven een correcte bedrading aan, terwijl knipperende LED's wijzen op fouten in de desbetreffende aderparen. Extra status-LED's geven het type storing aan, zoals kortsluiting, foutieve bedrading, ontdooiing (omkeermechanisme) of split pair.

De VDV-kabeltester wordt in de netwerktechniek, de bekabeling van gebouwen en de IT- en communicatieinstallaties gebruikt en is bedoeld voor elektriciens, netwerktechnici en servicetechnici om snel lijncircuits te controleren.
