Name: PEM CWT 03 Ultra Mini Stroomtangadapter Kalibratie (ISO) Meetbereik A/AC (bereik): 60 A (max) Flexibel
Brand: PEM
SKU: 2387841

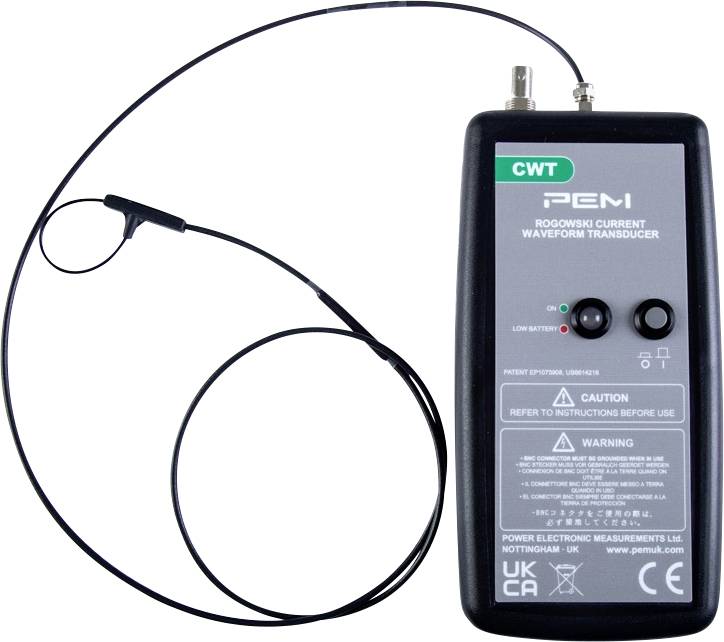

Een stroomgolfvormtransducerapparaat met aangesloten probe, gelabeld 'PEN', met voorzichtigheids- en waarschuwingssymbolen.

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Niet beschikbaar

Juridisch probleem melden

Highlights & Details

Rogowski stroomlus CWT 03 Ultra Mini

Meetbereik A/AC max. 60 A
Luslengte 80 mm
1 m kabellengte
Lus Ø 1,6 mm

Extra services en acties

Technische specificaties

Uitgangssignaal: 1,0 mV/A

Openingsbereik voor ampèretang: 80 mm

Soortnaam: Stroomtangadapter

Aansluiting B: BNC-bus

: ISO

: 60 A

Basisnauwkeurigheid: 2 %

Voedingsspanning: 4x AA batterij (penlite)

Afm.: (l x b x h) 183 x 93 x 32 mm

Stroommeting: AC

Uitgangssignaal (max.): 6 V

Breedte: 93 mm

Hoogte: 32 mm

: 183 mm

Bijzonderheden: Flexibel

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Kalibratie

Meetbereik A/AC max.

PEM CWT 03 Ultra Mini Stroomtangadapter Kalibratie (ISO) Meetbereik A/AC (bereik): 60 A (max) Flexibel

Artikelnummer:2387841

Niet beschikbaar

Conrad Electronic

Dit product

ISO

60 A

Stuk(s)

Min.: 1

Meervoud: 1

PEM CWT 015 Ultra Mini Stroomtangadapter Meetbereik A/AC (bereik): 30 A (max) Flexibel

Artikelnummer:1667152

Leverbaar wo. 28 okt.

1 Stuk(s)Conrad Electronic

Fabrieksstandaard (zonder certificaat)

30 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.764,46^*

PEM CWT 03 Ultra Mini Stroomtangadapter Meetbereik A/AC (bereik): 60 A (max) Flexibel

Artikelnummer:1667065

Onbekende levertijd

Conrad Electronic

Fabrieksstandaard (zonder certificaat)

60 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.764,46^*

PEM CWT 06 Ultra Mini Stroomtangadapter Meetbereik A/AC (bereik): 120 A (max) Flexibel

Artikelnummer:1667153

Leverbaar wo. 28 okt.

1 Stuk(s)Conrad Electronic

Fabrieksstandaard (zonder certificaat)

120 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.764,46^*

PEM CWT 1 Ultra Mini Stroomtangadapter Meetbereik A/AC (bereik): 300 A (max) Flexibel

Artikelnummer:1667093

Onbekende levertijd

Conrad Electronic

Fabrieksstandaard (zonder certificaat)

300 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.764,46^*

PEM CWT 15 Ultra Mini Stroomtangadapter Meetbereik A/AC (bereik): 3000 A (max) Flexibel

Artikelnummer:1667154

Leverbaar wo. 28 okt.

1 Stuk(s)Conrad Electronic

Fabrieksstandaard (zonder certificaat)

3000 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.764,46^*

PEM CWT 3 Ultra Mini Stroomtangadapter Meetbereik A/AC (bereik): 600 A (max) Flexibel

Artikelnummer:2114736

Onbekende levertijd

Conrad Electronic

Fabrieksstandaard (zonder certificaat)

600 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.351,24^*

PEM CWT 30 Ultra Mini Stroomtangadapter Meetbereik A/AC (bereik): 6000 A (max) Flexibel

Artikelnummer:1667066

Onbekende levertijd

Conrad Electronic

Fabrieksstandaard (zonder certificaat)

6000 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.764,46^*

PEM CWT 6 Ultra Mini Stroomtangadapter Meetbereik A/AC (bereik): 1200 A (max) Flexibel

Artikelnummer:2114731

Onbekende levertijd

Conrad Electronic

Fabrieksstandaard (zonder certificaat)

1200 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.351,24^*

PEM CWT 015 Ultra Mini Stroomtangadapter Kalibratie (DAkkS) Meetbereik A/AC (bereik): 30 A (max) Flexibel

Artikelnummer:2388230

Niet beschikbaar

Conrad Electronic

DAkkS

30 A

Stuk(s)

Min.: 1

Meervoud: 1

Documenten en downloads

Datablad

Datablad 2387841 PEM CWT 03 Ultra Mini Stroomtangadapter Kalibratie (ISO) Meetbereik A/AC (bereik): 60 A (max) Flexibel

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2387841 PEM CWT 03 Ultra Mini Stroomtangadapter Kalibratie (ISO) Meetbereik A/AC (bereik): 60 A (max) Flexibel

Omschrijving

Rogowski stroomlussen van de CWT Ultra Mini serie zijn makkelijk aan te brengen, praktisch terugkoppelingsvrij, ideaal bij krappe inbouwsituaties, geïsoleerd tot 1.200 V en ongevoelig voor overstroom. Ze kunnen voor het meten van stroomverlopen met snelle stroomimpulsen, schakelflanken of sinusvormige of sinusachtige stroomverlopen worden gebruikt. Rogowski spoelen van de CWT Ultra Mini serie van P.E.M. zijn geschikt voor ontwikkelings- en testklussen in apparaten en bij componenten in de vermogenselektronica. Ze combineren een slechts 1,6 mm dunne, flexibele, geïsoleerde, gemakkelijk aan te leggen spoel met de mogelijkheid om zeer snelle stroomverlopen exact vast te leggen, of ze nu sinusvormig, pulserend of impulsvormig zijn.

Uitvoering

Registratie van stroomverlopen aan halfgeleider-schakelaars
Ontwikkeling, testen en onderhoud van vermogenselektronica
Metrologische bewaking van stromen met hoogfrequente sinusvorm
Meting van lekstromen en stroomverloop bij uitschakeling
Meting van impulsstromen
Meting van wisselstroom met hoog gelijkstroomaandeel
Meting van stroomharmonie
Meting van fase- of lekstromen binnen draaistroom-systemen

Omvang van de levering

Batterijen
BNC-kabel 0,5 m
Gebruiksaanwijzing.

Opmerkingen

Controleer zorgvuldig of alle specificaties aan uw wensen voldoen. (Kabellengte, luslengte, enz.). Dit is daarom noodzakelijk, omdat alle cwt's klantspecifieke aanwijzigingen zijn en dus van omwisseling zijn uitgesloten.
