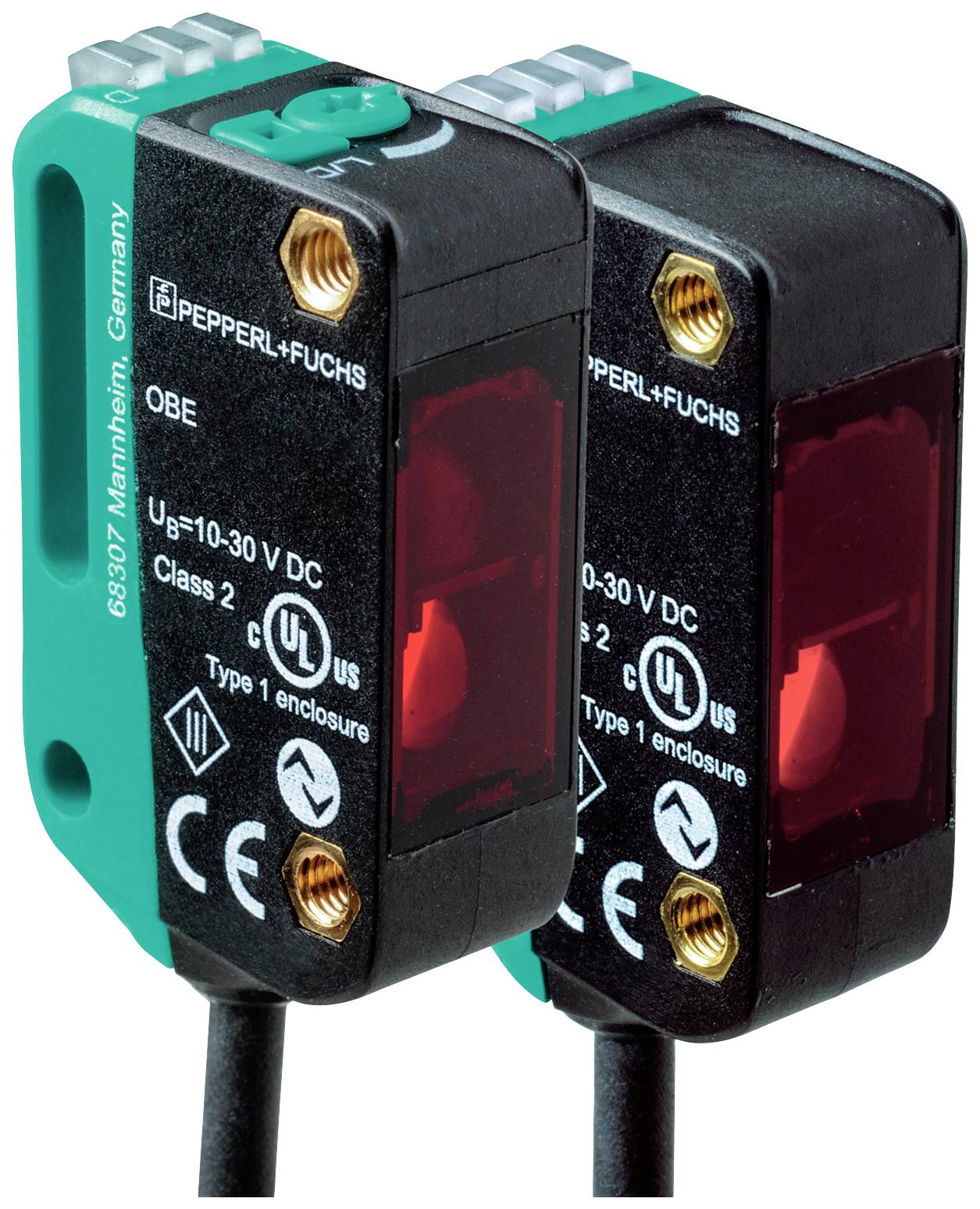

Pepperl+Fuchs OBE12M-R100-SEP-IO-0,3M-V3 281002 Oneway-lichtsluis Omschakelen (licht-AAN/donker-AAN) 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Oneway-lichtsluis
Functie
Omschakelen (licht-AAN/donker-AAN)
Max. voedingsspanning
30 V/DC
Aansluiting
M8
Type
OBE12M-R100-SEP-IO-0,3M-V3
Datasheet (PDF)
Aantal
Totaal (€ 123,96 / Stuk)
€ 123,96
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Soortnaam
Oneway-lichtsluis
- Type
OBE12M-R100-SEP-IO-0,3M-V3
- Functie
Omschakelen (licht-AAN/donker-AAN)
- Min. voedingsspanning
10 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
10 - 30 V/DC
- Response-tijd
0.5 ms
1 PNP
- Uitgangen
NPN, NO
PNP, NC
- Schakelfrequentie
1000 Hz
- Aansluiting
M8
- Kabellengte
0.3 m
- Materiaal (behuizing)
Polycarbonaat
- Type zender
LED rood
15 m
- Kenmerken
LED-weergave
- Min. temperatuur
-40 °C
- Max. temperatuur
60 °C
- Breedte
11 mm
- Hoogte
37.1 mm
- Diepte
21.5 mm
- Afm.
(b x h x d) 11 x 37.1 x 21.5 mm
- Inhoud
1 stuk(s)
- Draadloos oplaadbaar
Nee
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2629273 Pepperl+Fuchs OBE12M-R100-SEP-IO-0,3M-V3 281002 Oneway-lichtsluis Omschakelen (licht-AAN/donker-AAN) 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2629273 Pepperl+Fuchs OBE12M-R100-SEP-IO-0,3M-V3 281002 Oneway-lichtsluis Omschakelen (licht-AAN/donker-AAN) 1 stuk(s)
Omschrijving
Bedrijfsbereik: 0 - 12 m, lichtzender: LED, lichttype: Rood, wissellicht, signaaluitgang: 1 uitgang voor de opgenknop, Beveiligd tegen kortsluiting, beveiligd tegen ompoling, bestand tegen overspanning, type interface: IO-Link ( via C/Q = pin 4), schakeltype: Het schakeltype van de sensor kan worden omgeschakeld. De leveringstoestand is: C/Q - Pin4: NPN NO NO NO NO / donkerschakelend, PNP NC NC / lichtschakelend, IO-Link, aansluiting: Vaste kabel 300 mm met stekker M8 x 1, 3-polig, bedrijfsspanning: 10... 30 V DC, omgevingstemperatuur: -40... 60 °C (-40... 140 °F), kabel vast gelegd -25... 60 °C (-13 tot 140 °F), kabel beweegbaar niet geschikt voor sleepkettingen
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Afzonderlijke componenten
- zender: OBE12M-R100-S-IO-0,3M-V3
- ontvanger: OBE12M-R100-EP-IO-0,3M-V3algemene gegevens
- bereik: 0... 12 m
- grensbereik: 15 m
- lichtzender: LED
- -lichttype: Rood, wissellicht
- LED-risicogroepenaanduiding: Vrije groep
- lichtvlekdiameter: Ca. 65 mm op een afstand van 1 m
- openingshoek: 3,7°
- externe lichtgrens: En 60947-5-2: 30000 luxkarakteristieke gegevens functionele veiligheid
- MTTFd: 462 A
- gebruiksduur (TM): 20 A
- diagnostische dekkingsgraad (DC): 0%weergave/bedieningselementen
- bedrijfsaanduiding: LED groen: | statisch aan - Power-on | knipperend (4 Hz) - kortsluiting | knipperend met korte onderbreking (1 Hz) - IO-Link modus
- functieaanduiding: LED geel: | statisch aan - lichtweg vrij | statisch uit - object herkend | knipperend (4 Hz) - onderschrijding van de functiereserve
- bedieningselementen: Ontvanger: Licht-/donker-omschakelaar
- bedieningselementen: Ontvanger: Gevoeligheidsregelaar
- parametrisering: IO-Link communicatie: LED groen kort uitschakelend (1 Hz)elektrische gegevens
- bedrijfsspanning: 10... 30 V DC
- rimpel: Max. 10%
- nullaststroom: Zender: ≤ 14 mA | ontvanger: ≤ 13 mA bij 24 V voedingsspanning
- beschermingsklasse: IIIinterface
- interface type: IO-Link ( via C/Q = pin 4)
- IO-Link versie: 1.1
- apparaat-ID: Zender: 0x110401 (1115137) | ontvanger: 0x110301 (1114881)
- overdrachtssnelheid: COM2
- (38,4 kbit/s) min. Cyclustijd: 2,3 ms
- procesgegevensbreedte: Zender: | procesdata-uitgang: 2 bit | ontvanger: | procesdata-ingang: 2 bit | procesdata-uitgang: 2 bit
- „SIO mode”-ondersteuning: Ja
- compatibel Masterport-type: Aingang
- testingang: Zenderuitschakeling bij +uBuitgang
- schakelwijze: Het schakeltype van de sensor kan worden omgeschakeld. De leveringstoestand is: | C/Q - Pin4: NPN NO NO NO / donkerschakelend, PNP NC NC / lichtschakelend, IO-Link
- signaaluitgang: 1 tegenschakeluitgang, kortsluitvast, beveiligd tegen ompoling, overspanningsvast
- schakelspanning: Max. 30 V DC
- schakelstroom: Max. 100 mA, ohmse belasting
- gebruikscategorie: DC-12 en DC-13
- spanningsval: ≤ 1,5 V DC
- schakelfrequentie: 1000 Hz
- 0,5 msconformiteit
- communicatie-interface: IEC 61131-9
- Productnorm: En 60947-5-2goedkeuringen en certificaten
- EAC-conformiteit: TR CU 0202011
- UL-goedkeuring: E87056, cULus listed, „Class 2"-netvoeding, type rating 1omgevingscondities
- : -40... 60 °C (-40... 140 °F), kabel vast gelegd | -25... 60 °C (-13 tot 140 °F), kabel beweegbaar niet voor sleepkettingen geschikt
- opslagtemperatuur: -40... 70 °C (-40... 158 °F)mechanische gegevens
- breedte behuizing: 11 mm
- hoogte behuizing: 37,1 mm
- diepte behuizing: 21,5 mm
- beschermingsklasse: IP67 / IP69 / IP69K
- aansluiting: Vaste kabel 300 mm met stekker M8 x 1, 3-polig
- materiaal
- Behuizing: PC (polycarbonaat)
- Lichtuitgang: PMMA
- massa: Zender: Ca. 10 g ontvanger: Ca. 10 g
- kabellengte: 0,3 m
