Name: Pepperl+Fuchs OBG5000-R101-EP-IO-0,3M-V3 267075-100070 Reflecterende lichtsluis Push-Pull met omkering Contrastdetectie
Brand: Pepperl+Fuchs
SKU: 2628755
Availability: BackOrder

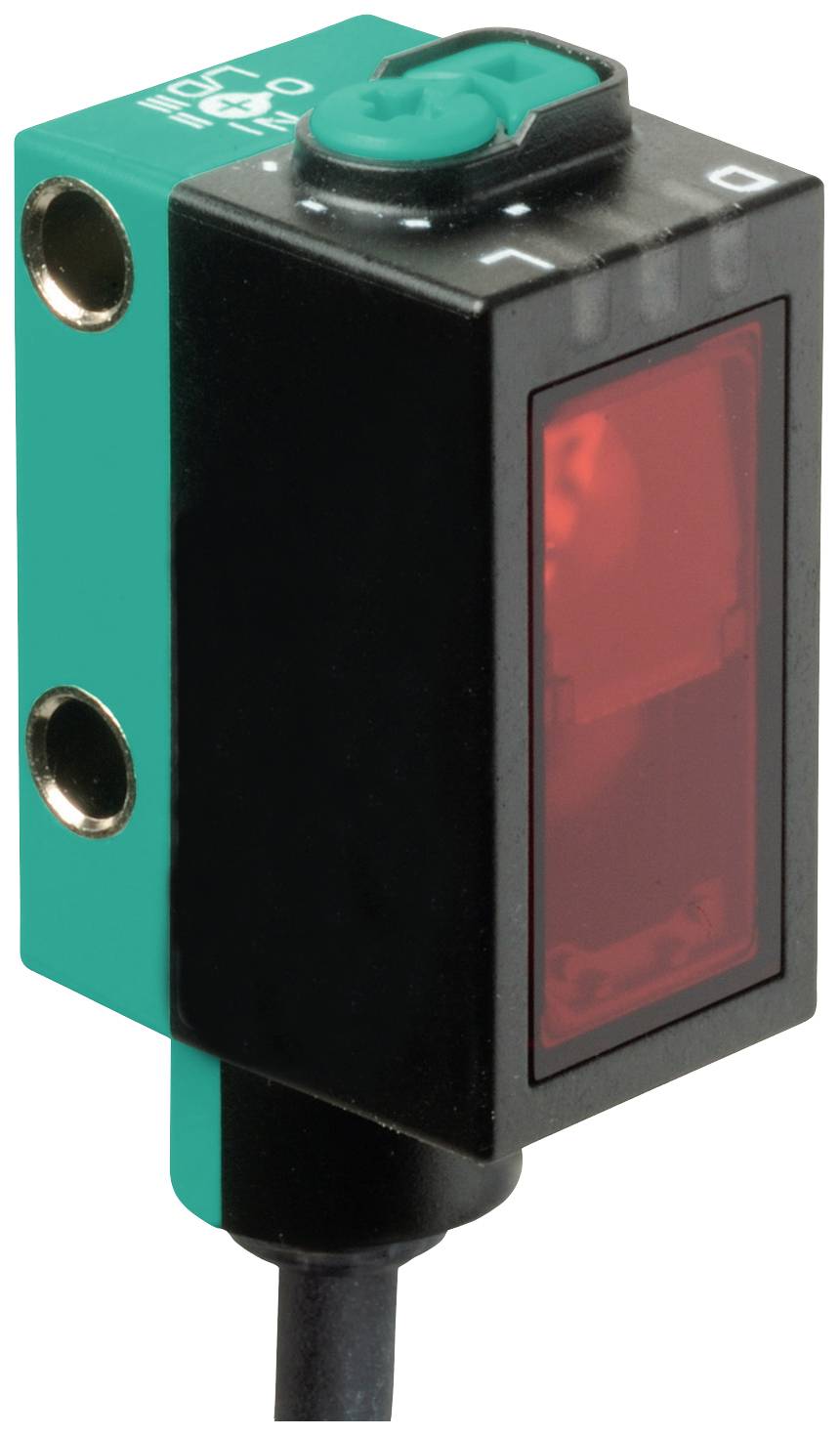

Een rechthoekige sensor met een zwarte behuizing en een rood frontvenster. Twee ronde aansluitingen zijn zichtbaar.

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Reflecterende lichtsluis

Functie

Contrastdetectie

Max. voedingsspanning

30 V/DC

Aansluiting

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar di. 22 dec.

Aantal

Stuk(s)

Totaal (€ 184,99 / Stuk)

€ 184,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

: Piece

Soortnaam: Reflecterende lichtsluis

Type: OBG5000-R101-EP-IO-0,3M-V3

Uitvoering: Push-Pull met omkering

Functie: Contrastdetectie

Min. voedingsspanning: 10 V/DC

Max. voedingsspanning: 30 V/DC

Voedingsspanning: 10 - 30 V/DC

Response-tijd: 1 ms

Uitgangen: NPN, NO
PNP, NC

Schakelfrequentie: 500 Hz

Aansluiting: M8

Kabellengte: 0.3 m

Materiaal (behuizing): Polycarbonaat

Type zender: LED rood

: 6 m

Kenmerken: LED-weergave

Min. temperatuur: -20 °C

Max. temperatuur: 60 °C

: 0.3 m

Breedte: 13.9 mm

Hoogte: 33.8 mm

Diepte: 18.3 mm

Diameter: 170 mm

Afm.: (Ø x h) 170 mm x 33.8 mm

Inhoud: 1 stuk(s)

Draadloos oplaadbaar: Nee

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2628755 Pepperl+Fuchs OBG5000-R101-EP-IO-0,3M-V3 267075-100070 Reflecterende lichtsluis Push-Pull met omkering Contrastdetectie

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2628755 Pepperl+Fuchs OBG5000-R101-EP-IO-0,3M-V3 267075-100070 Reflecterende lichtsluis Push-Pull met omkering Contrastdetectie

Omschrijving

Bedrijfsbereik: 0 - 3,5 m in Teach-bedrijf; 0... 5 m bij schakelaarstand „N”, lichtzender: LED, lichttype: Rood, wissellicht, signaaluitgang: 1 uitgang voor de tegenstander, Beveiligd tegen kortsluiting, beveiligd tegen ompoling, bestand tegen overspanning, type interface: IO-Link ( via C/Q = pin 4), schakeltype: Het schakeltype van de sensor kan worden omgeschakeld. De leveringstoestand is: C/Q - Pin4: NPN NO NO NO NO / donkerschakelend, PNP NC NC / lichtschakelend, IO-Link, aansluiting: Vaste kabel 300 mm met stekker M8 x 1, 3-polig, bedrijfsspanning: 10... 30 V DC, omgevingstemperatuur: -20... +60 °C (-4 tot 140 °F), kabel beweegbaar niet geschikt voor sleepkettingen

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Algemene gegevens
bereik: 0... 3,5 m in Teach-bedrijf; 0... 5 m bij schakelaarstand „N”
reflectorafstand: 0... 3,5 m in Teach-bedrijf; 0... 5 m bij schakelaarstand „N”
grensbereik: 6 m
referentieobject: Reflector H85-2
lichtzender: LED
-lichtsoort: Rood, wissellicht
LED-risicogroepaanduiding: Vrije groep
lichtvlekdiameter: Ca. 170 mm op afstand van 3,5 m
openingshoek: Ca. 5°
externe lichtgrens: En 60947-5-2karakteristieke gegevens functionele veiligheid
MTTFd: 600 A
gebruiksduur (TM): 20 A
diagnostische dekkingsgraad (DC): 0%weergave/bedieningselementen
bedrijfsaanduiding: LED groen: | statisch aan - Power-on | knipperend (4 Hz) - kortsluiting | knipperend met korte onderbreking (1 Hz) - IO-Link modus
functieaanduiding: LED geel: | statisch aan - lichtweg vrij | statisch uit - object herkend | knipperend (4 Hz) - onderschrijding van de functiereserve
bedieningselementen: Teach-in-toets
bedieningselementen: 5-traps draaischakelaar voor de keuze van de bedrijfsmodi
contrastdetectie: 10% - schone, met water gevulde PET-flessen | 18% - flessen met helder glas | 40% - glas of niet-transparante materialen | instelbaar via draaischakelaarelektrische gegevens
bedrijfsspanning: 10... 30 V DC
rimpel: Max. 10%
nullaststroom: < 25 mA bij 24 V voedingsspanning
beschermingsklasse: IIIinterface
interface type: IO-Link ( via C/Q = pin 4)
overdrachtssnelheid: COM2 (38,4 kbit/s)
IO-Link versie: 1.1
min. Cyclustijd: 2,3 ms
procesgegevensbreedte: Procesgegevens ingang 2 bit | procesgegevens uitgang 2 bit
SIO-mode ondersteuning: Ja
apparaat ID: 0x110A01 (1116673)
compatibel Masterport type: Auitgang
schakeltype: De schakelwijze van de sensor kan worden omgeschakeld. De leveringstoestand is: | C/Q - Pin4: NPN NO NO NO NO / donkerschakelend, PNP NC NC NC / lichtschakelend, IO-Link |
signaaluitgang: 1 GDP-uitgang, kortsluitvast, beveiligd tegen ompoling, overspanningsvast
schakelspanning: Max. 30 V DC
schakelstroom: Max. 100 mA, ohmse belasting
gebruikscategorie: DC-12 en DC-13
spanningsval: ≤ 1,5 V DC
schakelfrequentie: 500 Hz
: Reactietijd: 1 msconformiteit
communicatie-interface: IEC 61131-9
Productnorm: En 60947-5-2goedkeuringen en certificaten
UL-goedkeuring: E87056, cULus listed, „Class 2"-netvoeding, type rating 1omgevingscondities
omgevingstemperatuur: -20... +60 °C (-4 tot 140 °F), kabel beweegbaar niet voor sleepkettingen geschikt
opslagtemperatuur: -40... 70 °C (-40... 158 °F)mechanische gegevens
breedte behuizing: 13,9 mm
hoogte behuizing: 33,8 mm
diepte behuizing: 18,3 mm
beschermingsklasse: IP67 / IP69 / IP69K
aansluiting: Vaste kabel 300 mm met stekker M8 x 1,
3-polig materiaal
Behuizing: PC (polycarbonaat)
Lichtopening: PMMA
massa: Ca. 17 g
kabellengte: 0,3 m
