Name: Pepperl+Fuchs OBG8000-R200-2EP-IO-0,3M-V1 295670-100148 Reflecterende lichtsluis Push-Pull met omkering Teach-In 1 stuk(
Brand: Pepperl+Fuchs
SKU: 2628992
Availability: BackOrder

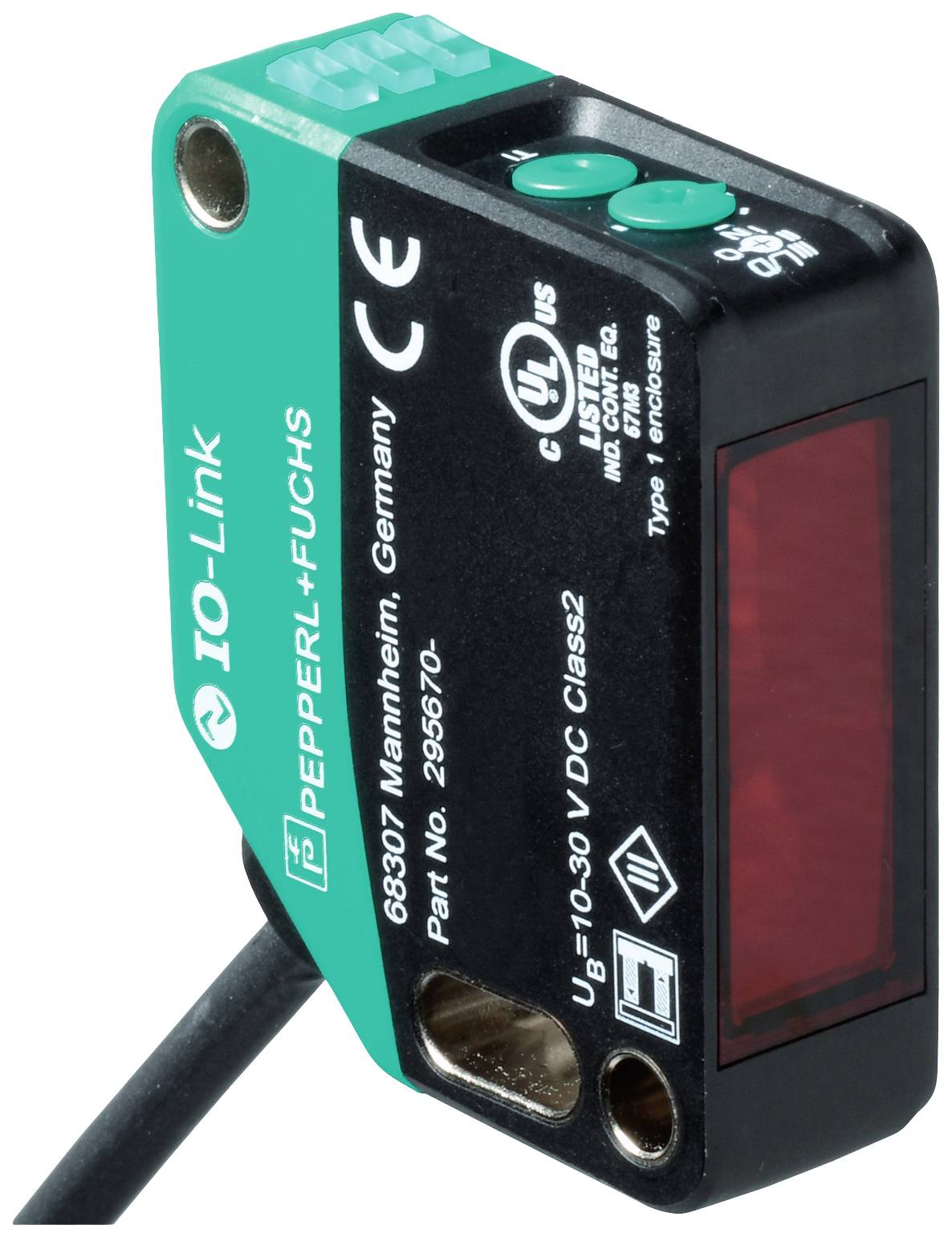

Inductieve sensor van het merk Pepperl+Fuchs met IO-Link-functionaliteit, groen-zwarte behuizing, vervaardigd in Mannheim, Duitsland.

Afbeelding vergelijkbaar

Soortnaam

Reflecterende lichtsluis

Functie

Teach-In

Max. voedingsspanning

30 V/DC

Aansluiting

M12, 4-polig

Type

OBG8000-R200-2EP-IO-0,3M-V1

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar wo. 16 dec.

Aantal

Stuk(s)

Totaal (€ 214,99 / Stuk)

€ 214,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Soortnaam: Reflecterende lichtsluis

Type: OBG8000-R200-2EP-IO-0,3M-V1

Uitvoering: Push-Pull met omkering

Functie: Teach-In

Min. voedingsspanning: 10 V/DC

Max. voedingsspanning: 30 V/DC

Voedingsspanning: 10 - 30 V/DC

Response-tijd: 1 ms

Uitgangen: NPN, NC
NPN, NO
PNP, NC
PNP, NO

Schakelfrequentie: 500 Hz

Aansluiting: M12, 4-polig

Kabellengte: 0.3 m

Materiaal (behuizing): Polycarbonaat

Type zender: LED rood

: 9 m

Min. temperatuur: -20 °C

Max. temperatuur: 60 °C

Breedte: 15 mm

Hoogte: 50.6 mm

Diepte: 41.7 mm

Diameter: 170 mm

Afm.: (Ø x h) 170 mm x 50.6 mm

Inhoud: 1 stuk(s)

Draadloos oplaadbaar: Nee

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2628992 Pepperl+Fuchs OBG8000-R200-2EP-IO-0,3M-V1 295670-100148 Reflecterende lichtsluis Push-Pull met omkering Teach-In 1 stuk(

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2628992 Pepperl+Fuchs OBG8000-R200-2EP-IO-0,3M-V1 295670-100148 Reflecterende lichtsluis Push-Pull met omkering Teach-In 1 stuk(

Omschrijving

Bedrijfsbereik: 0 - 5,6 m in Teach-bedrijf; 0... 8 m bij schakelaarstand „N”, lichtzender: LED, lichttype: Rood, wissellicht, signaaluitgang: 2 uitgangen voor de tegenstander, Beveiligd tegen kortsluiting, beveiligd tegen ompoling, bestand tegen overspanning, type interface: IO-Link ( via C/Q = pin 4), schakeltype: Het schakeltype van de sensor kan worden omgeschakeld. De leveringstoestand is: C/Q - Pin4: NPN NO NO NO / donkerschakelend, PNP NC NC / lichtschakelend, IO-Link /Q - Pin2: NPN NC NC / lichtschakelend, PNP NO NO NO / donkerschakelend, aansluiting: Vaste kabel 300 mm met stekker M12 x 1, 4-polig, bedrijfsspanning: 10... 30 V DC, omgevingstemperatuur: -20... +60 °C (-4 tot 140 °F)

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Algemene gegevens
bereik: 0... 5,6 m in Teach-bedrijf; 0... 8 m bij schakelaarstand „N”
reflectorafstand: 0... 5,6 m in Teach-bedrijf; 0... 8 m bij schakelaarstand „N”
grensbereik: 9 m
referentieobject: Reflector H85-2
lichtzender: LED
-lichtsoort: Rood, wissellicht
LED-risicogroepaanduiding: Vrije groep
polarisatiefilter: Ja
diameter lichtvlek: Ca. 170 mm op een afstand van 3,5 m
openingshoek: Ca. 5°
externe lichtgrens: En 60947-5-2: 18000 Lux-kenmerkgegevens functionele veiligheid
MTTFd: 600 A
gebruiksduur (TM): 20 A
diagnostische dekkingsgraad (DC): 0%weergave/bedieningselementen
bedrijfsaanduiding: LED groen: | statisch aan - Power-on | knipperend (4 Hz) - kortsluiting | knipperend met korte onderbreking (1 Hz) - IO-Link modus
functieaanduiding: LED geel: | statisch aan - lichtweg vrij | statisch uit - object herkend | knipperend (4 Hz) - onderschrijding van de functiereserve
bedieningselementen: Teach-in-toets
bedieningselementen: 5-traps draaischakelaar voor de keuze van de bedrijfsmodi
contrastdetectieniveaus: 10% - schone, met water gevulde PET-flessen | 18% - flessen met helder glas | 40% - kleurenglas of niet-transparante materialen | instelbaar via draaischakelaarelektrische gegevens
bedrijfsspanning: 10... 30 V DC
-golfvermogen: Max. 10%
nullaststroom: < 25 mA bij 24 V voedingsspanning
beschermingsklasse: IIIinterface
interface type: IO-Link ( via C/Q = pin 4)
IO-Link versie: 1.1
Apparaatprofiel: Identificatie en diagnose | Smart sensor type 2.4
apparaat-ID: 0x111A01 (1120769)
overdrachtssnelheid: COM2
(38,4 kbit/s) min. Cyclustijd: 2,3 ms
procesgegevensbreedte: Procesgegevens ingang 2 bit | procesgegevens uitgang 2 bit
„SIO mode”-ondersteuning: Ja
compatibel Masterport-type: Auitgang
schakelwijze: De schakelwijze van de sensor kan worden omgeschakeld. De leveringstoestand is: | C/Q - Pin4: NPN NO NO NO / donkerschakelend, PNP NC NC / lichtschakelend, IO-Link | /Q - Pin2: NPN NC NC / lichtschakelend, PNP NO NO NO / donkerschakelend
signaaluitgang: 2 tegenschakeluitgangen, kortsluitvast, beveiligd tegen ompoling, overspanningsvast
schakelspanning: Max. 30 V DC
schakelstroom: Max. 100 mA, ohmse belasting
: DC-12 en DC-13
spanningsval: ≤ 1,5 V DC
schakelfrequentie: 500 Hz
reactietijd: 1 msconformiteit
communicatie-interface: IEC 61131-9
Productnorm: En 60947-5-2goedkeuringen en certificaten
EAC-conformiteit: TR CU 0202011
UL-goedkeuring: E87056, cULus listed, „Class 2"-netvoeding, type rating 1
CCC-goedkeuring: Producten met een maximale bedrijfsspanning van ≤ 36 V zijn niet onderworpen aan toestemmingsvoorschriften en daarom niet voorzien van een CCC-markering.
Omgevingsomstandigheden
omgevingstemperatuur: -20... +60 °C (-4 tot 140 °F) |
opslagtemperatuur: -40... 70 °C (-40... 158 °F)mechanische gegevens
breedte behuizing: 15 mm
hoogte behuizing: 50,6 mm
diepte behuizing: 41,7 mm
beschermingsklasse: IP67 / IP69 / IP69K
aansluiting: Vaste kabel 300 mm met stekker M12 x 1, 4-polig
materiaal
Behuizing: PC (polycarbonaat)
Lichtopening: PMMA
massa: Ca. 45 g
kabellengte: 0,3 m
