Name: Pepperl+Fuchs OBT15-R2F-E2-L 253572 Laserreflectie-lichtknop Lichtschakelend 1 stuk(s)
Brand: Pepperl+Fuchs
SKU: 2629156
Availability: BackOrder

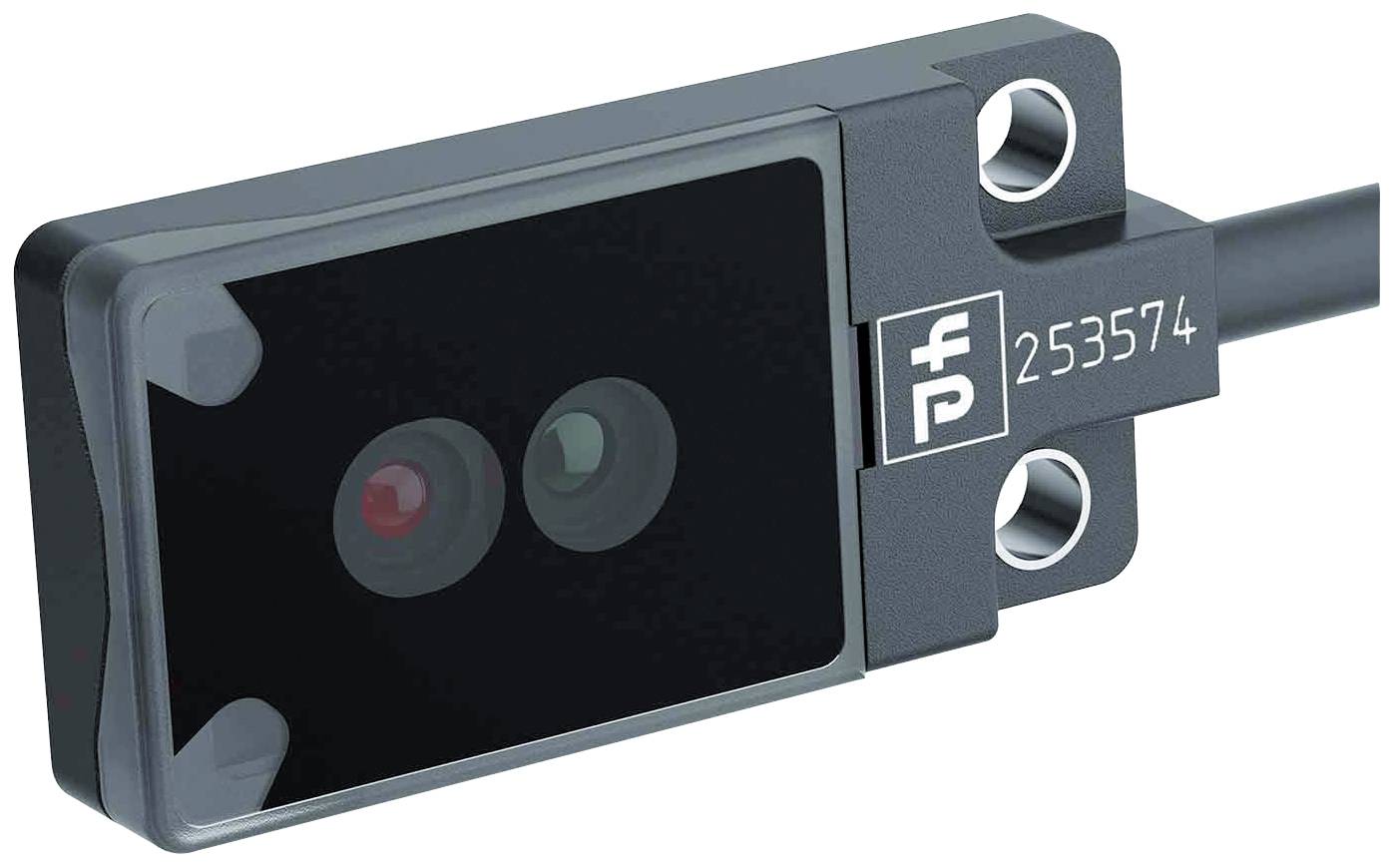

Een rechthoekige sensor met twee lenzen en een opgedrukte code. Hij wordt gebruikt voor het detecteren van bewegingen of objecten.

Afbeelding vergelijkbaar

Soortnaam

Laserreflectie-lichtknop

Functie

Lichtschakelend

Max. voedingsspanning

24 V

Aansluiting

Kabel

Type

OBT15-R2F-E2-L

Datasheet (PDF)

Leverbaar ma. 16 nov.

Aantal

Stuk(s)

Totaal (€ 181,81 / Stuk)

€ 181,81

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Soortnaam: Laserreflectie-lichtknop

Type: OBT15-R2F-E2-L

Functie: Lichtschakelend

Min. voedingsspanning: 12 V

Max. voedingsspanning: 24 V

Voedingsspanning: 12 - 24 V

Response-tijd: 250 µs

: 1x NO

Schakelfrequentie: 2 kHz

Aansluiting: Kabel

Kabellengte: 2 m

Materiaal (behuizing): PC

Materiaaleigenschap: Roestvast

Type zender: Laserdiode

Lichtuitval: Axiaal

Laserklasse: 1

Golflengte: 680 nm

: 15 mm

Kenmerken: LED-weergave

Min. temperatuur: -10 °C

Max. temperatuur: 60 °C

Breedte: 12 mm

Hoogte: 25.5 mm

Diepte: 4.1 mm

Afm.: (b x h x d) 12 x 25.5 x 4.1 mm

Inhoud: 1 stuk(s)

Kleinst detecteerbare object (diameter): 0.05 mm

Draadloos oplaadbaar: Nee

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2629156 Pepperl+Fuchs OBT15-R2F-E2-L 253572 Laserreflectie-lichtknop Lichtschakelend 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2629156 Pepperl+Fuchs OBT15-R2F-E2-L 253572 Laserreflectie-lichtknop Lichtschakelend 1 stuk(s)

Omschrijving

Aftastbereik: 2... 15 mm, lichtzender: LASERLICHT, lichtsoort: Rood, wissellicht, 680 nm, Signaaluitgang: 1 PNP-uitgang, kortsluitvast, beveiligd tegen ompoling, open collector, schakeltype: NO / lichtschakelend, aansluiting: Vaste kabel 2 m, bedrijfsspanning: 12... 24 V, omgevingstemperatuur: -10... 60 °C (14 tot 140 °F)

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Algemene gegevens
aftastbereik: 2... 15 mm
referentieobject: Standaard wit, 100 mm x 100 mm
lichtzender: LASERLICHT
soort: Rood, wissellicht, 680 nm
laserkengegevens
OPMERKING: LASERLICHT, NIET IN DE STRAAL KIJKEN
Laserklasse: 1
Golflengte: 680 nm
Straaldivergentie: > 5 mrad
Impulsduur: Ca. 3 μs
Herhalingsfrequentie: Ca. 16,6 kHz
Max. Pulsenergie: 8 NJ
zwart/wit-verschil (6%/90%): < 15% bij 15 mm
hoekafwijking: Ca. 0,5°
objectgrootte: type vanaf 0,05 mm @ 14 mm
lichtvlekdiameter: Ca. 0,9 mm op een afstand van 15 mm
openingshoek: Ca. 1°
lichtopening: Frontaal
buitenlichtgrens: En 60947-5-2: 25000 lux-kengegevens functionele veiligheid
MTTFd: 800 A
gebruiksduur (TM): 20 a
diagnostische dekkingsgraad (DC): 0%weergave/bedieningselementen
bedrijfsaanduiding: LED groen, statisch Power on, kortsluiting: LED groen knipperend (ca. 4 Hz)
functieaanduiding: LED geel AAN: Brandtbij gedetecteerd object elektrische gegevens
bedrijfsspanning: 12... 24 V
nullaststroom: < 10 mA
beschermingsklasse: IIIuitgang
schakelwijze: NO / lichtschakelend
signaaluitgang: 1 PNP-uitgang, kortsluitvast, beveiligd tegen ompoling, open collector
schakelspanning: Max. 30 V DC
schakelstroom: Max. 50 mA, ohmse belasting
spanningsval: ≤ 1,5 V DC
schakelfrequentie: Ca. 2 kHz
reactietijd: 250 μsconformiteit
productnorm: En 60947-5-2
laserveiligheid: En 60825-1:2007goedkeuringen en certificaten
UL-goedkeuring: E87056, cULus Recognized, Class 2
Power Source CCC-goedkeuring: Producten met een maximale bedrijfsspanning van ≤ 36 V zijn niet toegelaten en daarom niet voorzien van een CCC-markering.
FDA-goedkeuring: IEC 60825-1:2007 complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser Notice No. 50, gedated June 24, 2007omgevingscondities
omgevingstemperatuur: -10... 60 °C (14 tot 140 °F)
Opslagtemperatuur -20 tot +70 °C (-4 tot 158 °F)mechanische gegevens
breedte behuizing: 12 mm
hoogte behuizing: 25,5 mm
diepte behuizing: 4,1 mm
beschermingsklasse: IP67
aansluiting: Vaste kabel 2 m
materiaal
Behuizing: PC (polycarbonaat) en roestvrij staal
Lichtopening: PMMA
Kabel: PUR
-massa: Ca. 20 g
aanhaalmoment bevestigingsschroeven: 0,25 Nm
kabellengte: 2 m.
