Name: Pepperl+Fuchs OBT150-R100-2EP-IO-0,3M-V1 267075-100506 Reflecterende lichtknop Push-Pull met omkering Omschakelen (licht
Brand: Pepperl+Fuchs
SKU: 2627813
Availability: BackOrder

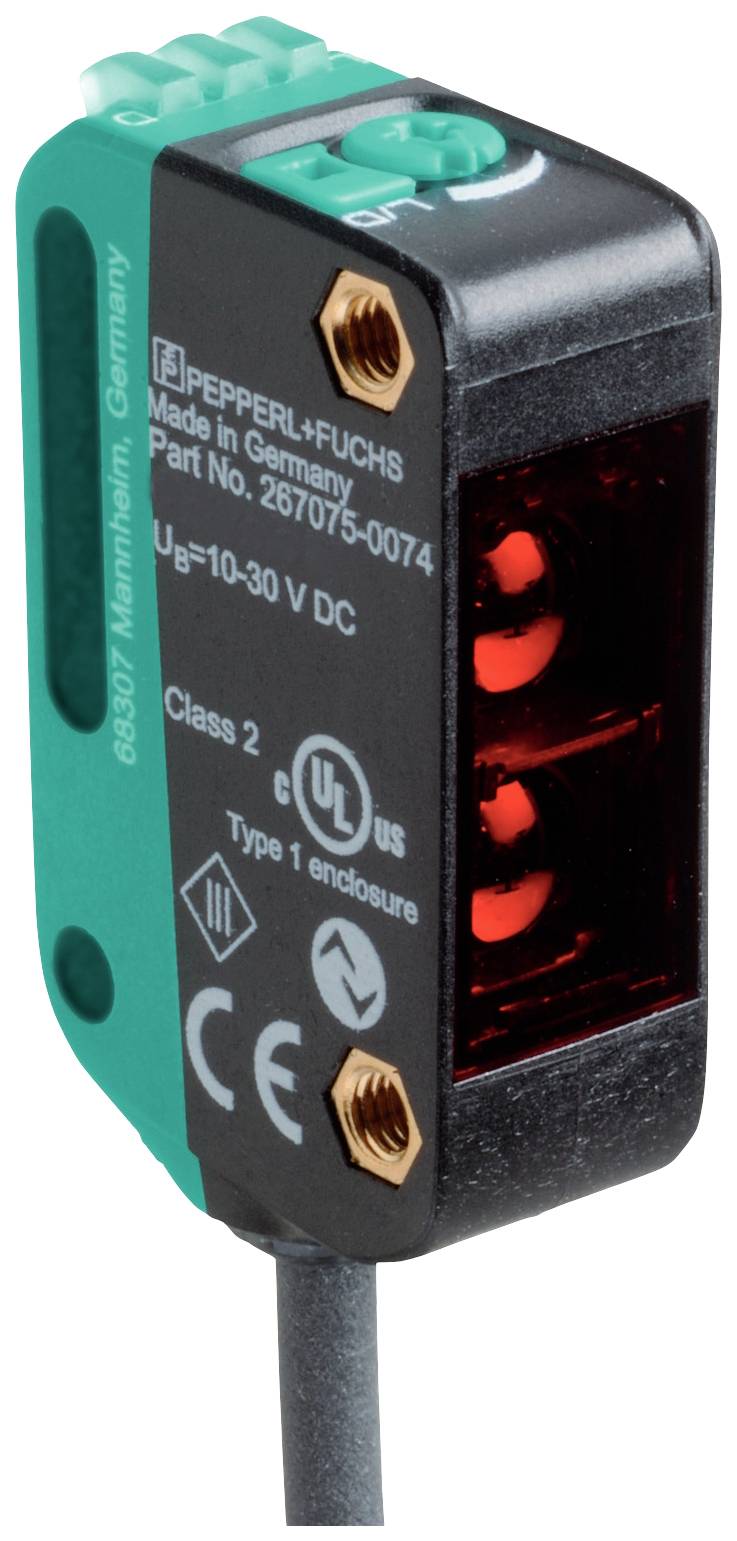

'Pepperl+Fuchs' sensor, rechthoekige vorm, Made in Germany, Modelnummer 267075-0074, Spanning 10-30 V DC, UL-gecertificeerd.

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Reflecterende lichtknop

Functie

Omschakelen (licht-AAN/donker-AAN)

Max. voedingsspanning

30 V/DC

Aansluiting

M12, 4-polig

Datasheet (PDF)

Leverbaar di. 8 dec.

Aantal

Stuk(s)

Totaal (€ 132,22 / Stuk)

€ 132,22

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

: Piece

Soortnaam: Reflecterende lichtknop

Type: OBT150-R100-2EP-IO-0,3M-V1

Uitvoering: Push-Pull met omkering

Functie: Omschakelen (licht-AAN/donker-AAN)

Min. voedingsspanning: 10 V/DC

Max. voedingsspanning: 30 V/DC

Voedingsspanning: 10 - 30 V/DC

Response-tijd: 1 ms

Uitgangen: NPN, NC
NPN, NO
PNP, NC
PNP, NO

Schakelfrequentie: 500 Hz

Aansluiting: M12, 4-polig

Kabellengte: 0.3 m

Materiaal (behuizing): Polycarbonaat

Type zender: LED rood

: 150 mm

Min. temperatuur: -40 °C

Max. temperatuur: 60 °C

Breedte: 11 mm

Hoogte: 37.1 mm

Diepte: 21.5 mm

Afm.: (b x h x d) 11 x 37.1 x 21.5 mm

Inhoud: 1 stuk(s)

Draadloos oplaadbaar: Nee

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2627813 Pepperl+Fuchs OBT150-R100-2EP-IO-0,3M-V1 267075-100506 Reflecterende lichtknop Push-Pull met omkering Omschakelen (licht

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2627813 Pepperl+Fuchs OBT150-R100-2EP-IO-0,3M-V1 267075-100506 Reflecterende lichtknop Push-Pull met omkering Omschakelen (licht

Omschrijving

Aftastbereik: 5... 150 mm, lichtzender: LED, lichttype: Rood, wissellicht, signaaluitgang: 2 uitgangen voor de oprijtoets, Beveiligd tegen kortsluiting, beveiligd tegen ompoling, bestand tegen overspanning, type interface: IO-Link ( via C/Q = pin 4), schakeltype: Het schakeltype van de sensor kan worden omgeschakeld. De leveringstoestand is: C/Q - Pin4: NPN NO NO NO / lichtschakelend, PNP NC NC / donkerschakelend, IO-Link /Q - Pin2: NPN NC NC / donkerschakelend, PNP NO NO NO / lichtschakelend, aansluiting: Vaste kabel 300 mm met stekker M12 x 1, 4-polig, bedrijfsspanning: 10... 30 V DC, omgevingstemperatuur: -40... 60 °C (-40... 140 °F), kabel vast gelegd -25... 60 °C (-13 tot 140 °F), kabel beweegbaar niet geschikt voor sleepkettingen

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Algemene gegevens
aftastbereik: 5... 150 mm
aftastbereik min.: 5... 25 mm
aftastbereik max.: 5... 150 mm
instelbereik: 25... 150 mm
referentieobject: Standaardwit, 100 mm x 100 mm
lichtzender: LED
-lichtsoort: Rood, wissellicht
LED-risicogroepaanduiding: Vrije groep
zwart-wit-verschil (6%/90%): < 5% bij 150 mm
lichtvlekdiameter: Ca. 10 mm op een afstand van 150 mm
openingshoek: Ca. 3°
externe lichtgrens: En 60947-5-2: 40000 Lux-kenmerkgegevens functionele veiligheid
MTTFd: 600 A
gebruiksduur (TM): 20 A
diagnostische dekkingsgraad (DC): 0%weergave/bedieningselementen
bedrijfsaanduiding: LED groen: | statisch aan - Power-on | knipperend (4 Hz) - kortsluiting | knipperend met korte onderbreking (1 Hz) - IO-Link-modus
functieaanduiding: LED geel: | statisch aan - object herkend | statisch uit - object niet herkend
bedieningselementen: Licht-/donkeromschakelaar
bedieningselementen: Knop-regelaarelektrische gegevens
bedrijfsspanning: 10... 30 V DC
-golfvermogen: Max. 10%
nullaststroom: < 25 mA bij 24 V voedingsspanning
beschermingsklasse: IIIinterface
interface type: IO-Link ( via C/Q = pin 4)
IO-Link versie: 1.1
Apparaatprofiel: Smart sensor
apparaat-ID: 0x11060E (1115662)
overdrachtssnelheid: COM2 (38,4 kbit/s)
min. Cyclustijd: 2,3 ms
procesgegevensbreedte: Procesgegevens ingang 1 bit | procesgegevens uitgang 2 bit
SIO-mode-ondersteuning: Ja
compatibel Masterport-type: Auitgang
schakeltype: De schakelwijze van de sensor is omschakelbaar. De leveringstoestand is: | C/Q - Pin4: NPN NO NO NO / lichtschakelend, PNP NC NC / donkerschakelend, IO-Link | /Q - Pin2: NPN NC NC / donkerschakelend, PNP NO NO NO / lichtschakelend
signaaluitgang: 2 tegenschakeluitgangen, kortsluitvast, beveiligd tegen ompoling, overspanningsvast
schakelspanning: Max. 30 V DC
schakelstroom: Max. 100 mA, ohmse belasting
: DC-12 en DC-13
spanningsval: ≤ 1,5 V DC
schakelfrequentie: 500 Hz
reactietijd: 1 msconformiteit
communicatie-interface: IEC 61131-9
Productnorm: En 60947-5-2goedkeuringen en certificaten
EAC-conformiteit: TR CU 0202011
UL-goedkeuring: E87056, cULus listed, „Class 2" netvoeding, type rating 1omgevingscondities
omgevingstemperatuur: -40... 60 °C (-40... 140 °F), kabel vast gelegd | -25... 60 °C (-13 tot 140 °F), kabel beweegbaar niet voor sleepkettingen geschikt
opslagtemperatuur: -40... 70 °C (-40... 158 °F)mechanische gegevens
breedte behuizing: 11 mm
hoogte behuizing: 37,1 mm
diepte behuizing: 21,5 mm
beschermingsklasse: IP67 / IP69 / IP69K
aansluiting: Vaste kabel 300 mm met stekker M12 x 1, 4-polig
materiaal
Behuizing: PC (polycarbonaat)
Lichtopening: PMMA
massa: Ca. 17 g
kabellengte: 0,3 m
