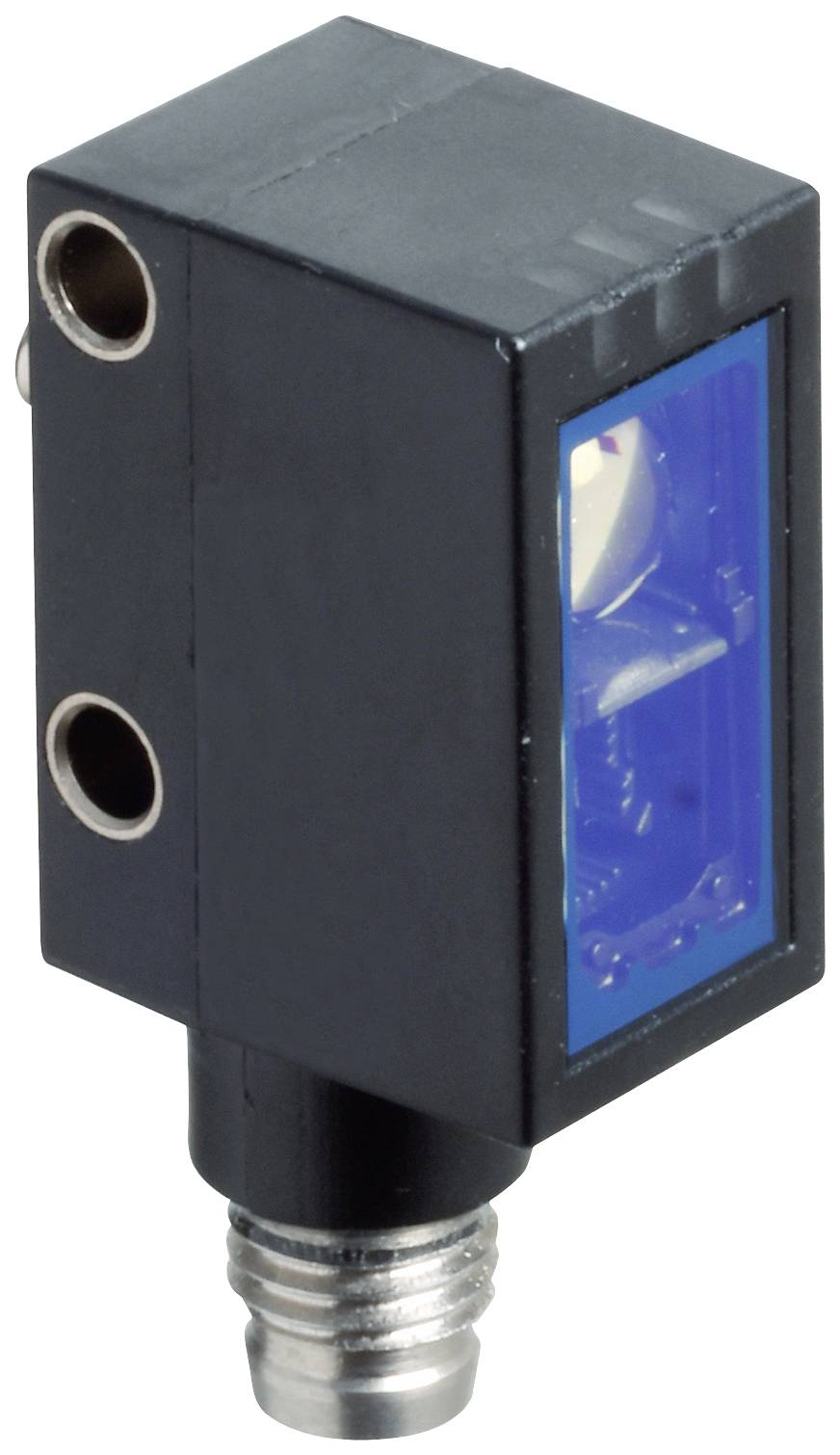

Pepperl+Fuchs OBT20-R102-2P1-IO-V31 267075-100545 Reflecterende lichtknop Achtergrondfiltering 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Reflecterende lichtknop
Functie
Achtergrondfiltering
Max. voedingsspanning
30 V/DC
Aansluiting
M8, 4-polig
Type
OBT20-R102-2P1-IO-V31
Datasheet (PDF)
Aantal
Totaal (€ 177,68 / Stuk)
€ 177,68
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Soortnaam
Reflecterende lichtknop
- Type
OBT20-R102-2P1-IO-V31
- Functie
Achtergrondfiltering
- Voedingsspanning
30 V/DC
- Min. voedingsspanning
10 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
10 - 30 V/DC
- Response-tijd
1 ms
- Uitgangen
NPN, NC
NPN, NO
PNP, NC
PNP, NO
- Schakelfrequentie
500 Hz
- Aansluiting
M8, 4-polig
- Materiaal (behuizing)
Polycarbonaat
- Type zender
LED rood
25 mm
- Kenmerken
LED-weergave
- Min. temperatuur
-40 °C
- Max. temperatuur
60 °C
- Breedte
13.9 mm
- Hoogte
31.9 mm
- Diepte
18.3 mm
- Afm.
(b x h x d) 13.9 x 31.9 x 18.3 mm
- Inhoud
1 stuk(s)
- Draadloos oplaadbaar
Nee
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2628860 Pepperl+Fuchs OBT20-R102-2P1-IO-V31 267075-100545 Reflecterende lichtknop Achtergrondfiltering 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2628860 Pepperl+Fuchs OBT20-R102-2P1-IO-V31 267075-100545 Reflecterende lichtknop Achtergrondfiltering 1 stuk(s)
Omschrijving
Aftastbereik: 7... 20 mm, lichtzender: LED, lichttype: Rood, wissellicht, signaaluitgang: 2 uitgangen voor de oprijtoets, Kortsluitvast, beveiligd tegen ompoling, bestand tegen overspanning, type interface: IO-Link ( via C/Q = BK), schakeltype: C/Q - Pin4: NPN NC-NC / donkerschakelend, PNP NO NO NO / lichtschakelend, IO-Link /Q - Pin2: NPN NO NO NO NO NO NO NO NO NO / lichtschakelend, PNP NC NC / donkerschakelend, aansluiting: Apparaatstekker M8 x 1, 4-polig, bedrijfsspanning: 10... 30 V DC, omgevingstemperatuur: -40... 60 °C (-40... 140 °F)
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Algemene gegevens
- aftastbereik: 7... 20 mm
- aftastbereik max.: 5... 25 mm
- achtergrondbelichting: Vanaf 25 mm
- referentieobject: Standaardwit, 100 mm x 100 mm
- lichtzender: LED
- -lichtsoort: Rood, wissellicht
- LED-risicogroepaanduiding: Vrije groep
- zwart/wit-verschil (6%/90%): Ca. 1 mm
- lichtvlekdiameter: Ca. 1,5 mm bij 20 mm
- openingshoek: Ca. 3°
- externe lichtgrens: En 60947-5-2: 40000 Lux-kenmerkgegevens functionele veiligheid
- MTTFd: 600 A
- gebruiksduur (TM): 20 A
- diagnostische dekkingsgraad (DC): 0%weergave/bedieningselementen
- bedrijfsaanduiding: LED groen: | statisch aan - Power-on | knipperend (4 Hz) - kortsluiting | knipperend met korte onderbreking (1 Hz) - IO-Link modus
- functieaanduiding: LED geel: | statisch aan - object herkend | statisch uit - object niet herkendelektrische gegevens
- bedrijfsspanning: 10... 30 V DC
- -golfvermogen: Max. 10%
- nullaststroom: < 25 mA bij 24 V voedingsspanning
- beschermingsklasse: IIIinterface
- interface type: IO-Link ( via C/Q = BK)
- Apparaatprofiel: Smart sensor
- overdrachtssnelheid: COM2 (38,4 kbit/s)
- IO-Link versie: 1.1
- min. Cyclustijd: 2,3 ms
- procesgegevensbreedte: Procesgegevens ingang 1 bit | procesgegevens uitgang 2 bit
- SIO-mode ondersteuning: Ja
- apparaat ID: 0x110511 (1115409)
- compatibel Masterport type: Auitgang
- schakeltype: | C/Q - Pin4: NPN NC-NC / donkerschakelend, PNP NO NO NO NO NO NO NO / lichtschakelend, IO-Link | /Q - Pin2: NPN NO NO / lichtschakelend, PNP NC NC / donkerschakelend
- signaaluitgang: 2 tegenschakeluitgangen, kortsluitvast, beveiligd tegen ompoling, overspanningsvast
- schakelspanning: Max. 30 V DC
- schakelstroom: Max. 100 mA, ohmse belasting
- : DC-12 en DC-13
- spanningsval: ≤ 1,5 V DC
- schakelfrequentie: 500 Hz
- reactietijd: 1 msconformiteit
- communicatie-interface: IEC 61131-9
- Productnorm: En 60947-5-2goedkeuringen en certificaten
- UL-goedkeuring: E87056, cULus listed, „Class 2"-netvoeding, type rating 1omgevingscondities
- omgevingstemperatuur: -40... 60 °C (-40... 140 °F) |
- opslagtemperatuur: -40... 70 °C (-40... 158 °F)mechanische gegevens
- breedte behuizing: 13,9 mm
- hoogte behuizing: 31,9 mm
- diepte behuizing: 18,3 mm
- beschermingsklasse: IP67 / IP69 / IP69K
- aansluiting: Apparaatstekker M8 x 1, 4-polig
- materiaal
- Behuizing: PC (polycarbonaat)
- Lichtopening: Floatglas
- massa: Ca. 10 g
- kabellengte:
