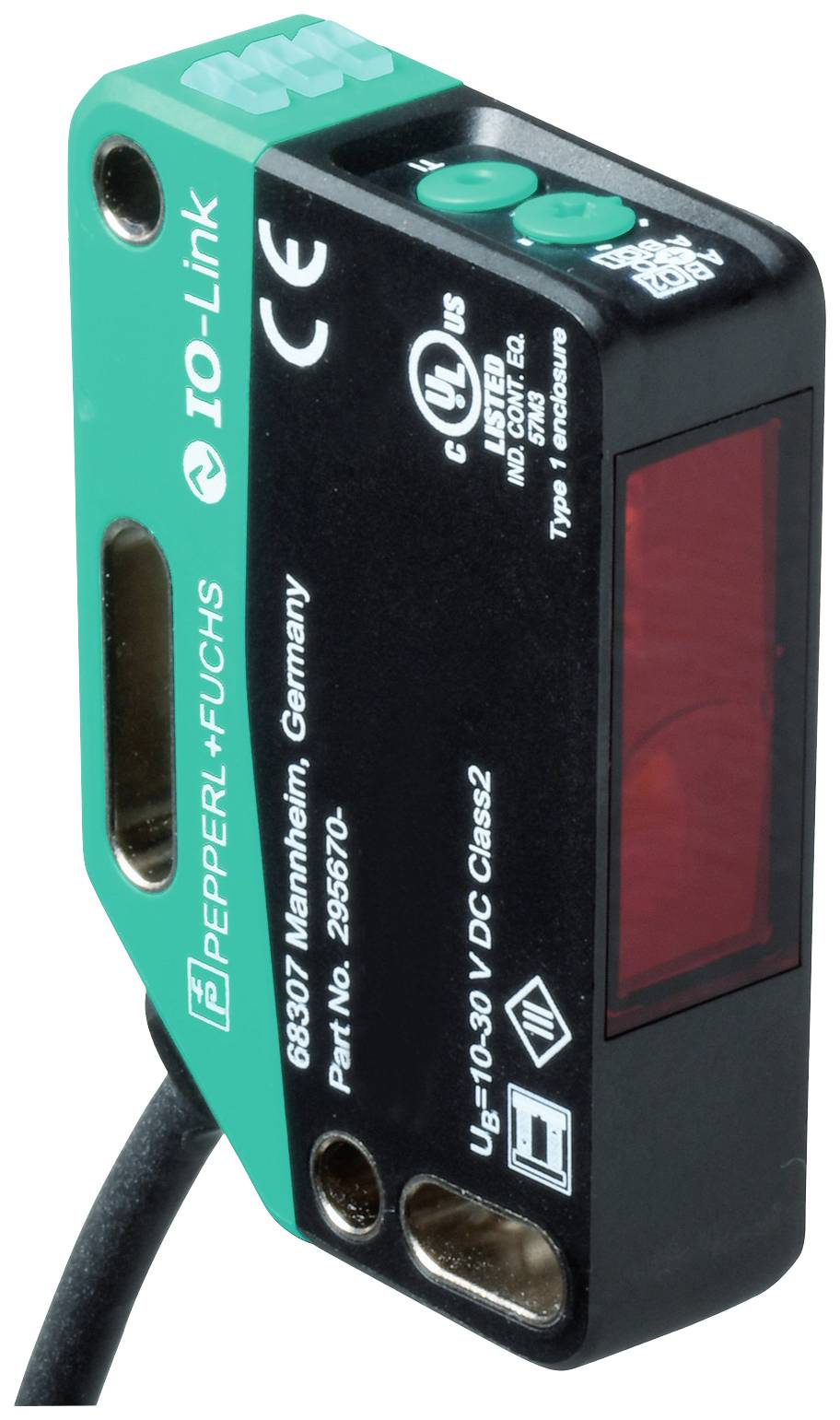

Pepperl+Fuchs OMT600-R201-IEP-IO-0,3M-V31-L Afstandssensor 1 stuk(s) Bereik max. (in het vrije veld): 600 mm (l x b x h)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Afstandssensor
Min. voedingsspanning
18 V/DC
Max. voedingsspanning
30 V/DC
Max. bereik
600 mm
Type
OMT600-R201-IEP-IO-0,3M-V31-L
Datasheet (PDF)
Aantal
Totaal (€ 437,19 / Stuk)
€ 437,19
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Soortnaam
Afstandssensor
- Type
OMT600-R201-IEP-IO-0,3M-V31-L
- Inhoud
1 stuk(s)
- Min. voedingsspanning
18 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
18 - 30 V/DC
Analoog
- Schakelspanning (max.)
30 V/DC
- Schakelstroom (max.)
100 mA
- Type zender
Laserdiode
- Straaldiameter
3 mm
- Laserklasse
1
- Uitgangen
PNP
NPN
- Resolutie
0.1 mm
- Reikwijdte min. (open veld)
100 mm
600 mm
- Kabellengte
0.3 m
IP67
IP69
IP69K
- Min. temperatuur
10 °C
- Max. temperatuur
50 °C
41.7 mm
- Breedte
15 mm
- Hoogte
61.7 mm
- Afm.
(l x b x h) 41.7 x 15 x 61.7 mm
- Aansluiting
Stekker
- Soort schroefdraad
M8 x 1
- Fabrikantnr.
295670-100341
- Aantal polen
4
- Draadloos oplaadbaar
Nee
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2627609 Pepperl+Fuchs OMT600-R201-IEP-IO-0,3M-V31-L Afstandssensor 1 stuk(s) Bereik max. (in het vrije veld): 600 mm (l x b x h)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2627609 Pepperl+Fuchs OMT600-R201-IEP-IO-0,3M-V31-L Afstandssensor 1 stuk(s) Bereik max. (in het vrije veld): 600 mm (l x b x h)
Omschrijving
Lichtzender: Laserdiode, lichtsoort: Rood, wissellicht, signaaluitgang: 1 uitgang voor de tegenstander, 1 analoge uitgang, kortsluitvast, beveiligd tegen ompoling, bestand tegen overspanning, Interface type: IO-Link ( via C/Q = pin 4), schakeltype: De leveringstoestand is: C/Q - Pin4: NPN NO NO NO NO, PNP NC NC NC, IO-Link I - Pin2: Analoge uitgang 4...20 mA, aansluiting: Vaste kabel 300 mm met stekker M8 x 1, 4-polig, bedrijfsspanning: 18... 30 V DC, omgevingstemperatuur: 10... 50 °C (50... 122 °F)
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Algemene gegevens
- meetbereik: 100... 600 mm
- referentieobject: Standaard wit, 100 mm x 100 mm
- lichtzender: Laserdiode
- lichtsoort: Rood, wissellicht
- laserkenmerken
- OPMERKING: LASERLICHT, NIET IN DE STRAAL KIJKEN
- Laserklasse: 1
- Golflengte: 680 nm
- Straaldivergentie: > 5 mrad, d63 < 2,8 mm in het bereik 350 mm... 800 mm
- Impulsduur: 5,5 μs
- Herhalingsfrequentie: Ca. 2,4 kHz
- Max. Pulsenergie: < 40 NJ
- hoekafwijking: Max. +/- 1,5°
- lichtvlekdiameter: Ca. 3 mm op een afstand van 600 mm
- openingshoek: Ca. 0,3°
- externe lichtgrens: En 60947-5-2: 15000 lux
- resolutie: 0,1 mmkarakteristieke gegevens functionele veiligheid
- MTTFd: 470 A
- gebruiksduur (TM): 20 A
- diagnostische dekkingsgraad (DC): 0%weergave/bedieningselementen
- bedrijfsaanduiding: LED groen: | statisch aan - Power-on | knipperend (4 Hz) - kortsluiting | knipperend met korte onderbreking (1 Hz) - IO-Link modus
- functieaanduiding: LED geel:statisch aan - schakeluitgang actief uit - schakeluitgang inactief
- bedieningselementen: Teach-in-toets
- bedieningselementen: 5-traps draaischakelaar voor de keuze van de bedrijfsmodielektrische gegevens
- bedrijfsspanning: 18... 30 V DC
- -golfvermogen: Max. 10%
- nullaststroom: < 18 mA bij 24 V voedingsspanning
- beschermingsklasse: IIIinterface
- interface type: IO-Link ( via C/Q = pin 4)
- IO-Link versie: 1.1
- Apparaatprofiel: Identificatie en diagnose | Smart sensor type 0 / type 3.3
- apparaat-ID: 0x111918 (1120536)
- overdrachtssnelheid: COM2
- (38,4 kbit/s) min. Cyclustijd: 3 ms
- procesgegevensbreedte: Procesdata-ingang 4 byte | procesdata-uitgang 2 bit
- „SIO Mode”-ondersteuning: Ja
- compatibel Masterport-type: Auitgang
- schakeltype: De leveringstoestand is: | C/Q - Pin4: NPN NO-NO, PNP NC-NC, IO-Link | I - Pin2: Analoge uitgang 4...20 mA
- signaaluitgang: 1 Gegtaktuitgang, 1 analoge uitgang, kortsluitvast, beveiligd tegen ompoling, overspanningsbestendig
- schakelspanning: Max. 30 V DC
- schakelstroom: Max. 100 mA, ohmse belasting
- gebruikscategorie: DC-12 en DC-13
- spanningsval: ≤ 1,5 V DC
- reactietijd: 2 msanaloge uitgang
- uitgangstype: 1 stroomuitgang: 4... 20 mA
- lastweerstand: > 1 kΩ spanningsuitgang; ≤ 470 Ω stroomuitgang
- Hersteltijd: 2 msconformiteit
- communicatie-interface: IEC 61131-9
- Productnorm: En 60947-5-2
- laserveiligheid: En 60825-1:2014meetnauwkeurigheid
- temperatuurafwijking: 0,05%/K
- opwarmtijd: 5 min
- reproduceerbaarheid: < 1%
- lineariteitsfout: 0,75%goedkeuringen en certificaten
- EAC-conformiteit: TR CU 0202011
- UL-goedkeuring: E87056, cULus listed, „Class 2"-netvoeding, type rating 1
- CCC-goedkeuring: Producten waarvan de max. bedrijfsspanning ≤ 36 V is, zijn niet aan toestemmingseisen onderworpen en daarom niet voorzien van een CCC-markering.
- FDA-goedkeuring: IEC 60825-1:2014 complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser Notice No. 50, gedated June 24, 2007omgevingscondities
- omgevingstemperatuur: 10... 50 °C (50... 122 °F)
- opslagtemperatuur: -40... 70 °C (-40... 158 °F)mechanische gegevens
- breedte behuizing: 15 mm
- hoogte behuizing: 61,7 mm
- diepte behuizing: 41,7 mm
- beschermingsklasse: IP67 / IP69 / IP69K
- aansluiting: Vaste kabel 300 mm met stekker M8 x 1, 4-polig
- materiaal
- Behuizing: PC (polycarbonaat)
- Lichtopening: PMMA
- massa: Ca. 51 g
- kabellengte: 0,3 m
