Name: Pepperl+Fuchs OMT600-R201-UEP-IO-V1-L Afstandssensor 1 stuk(s) Bereik max. (in het vrije veld): 600 mm (l x b x h) 41.7
Brand: Pepperl+Fuchs
SKU: 2627614
Availability: BackOrder

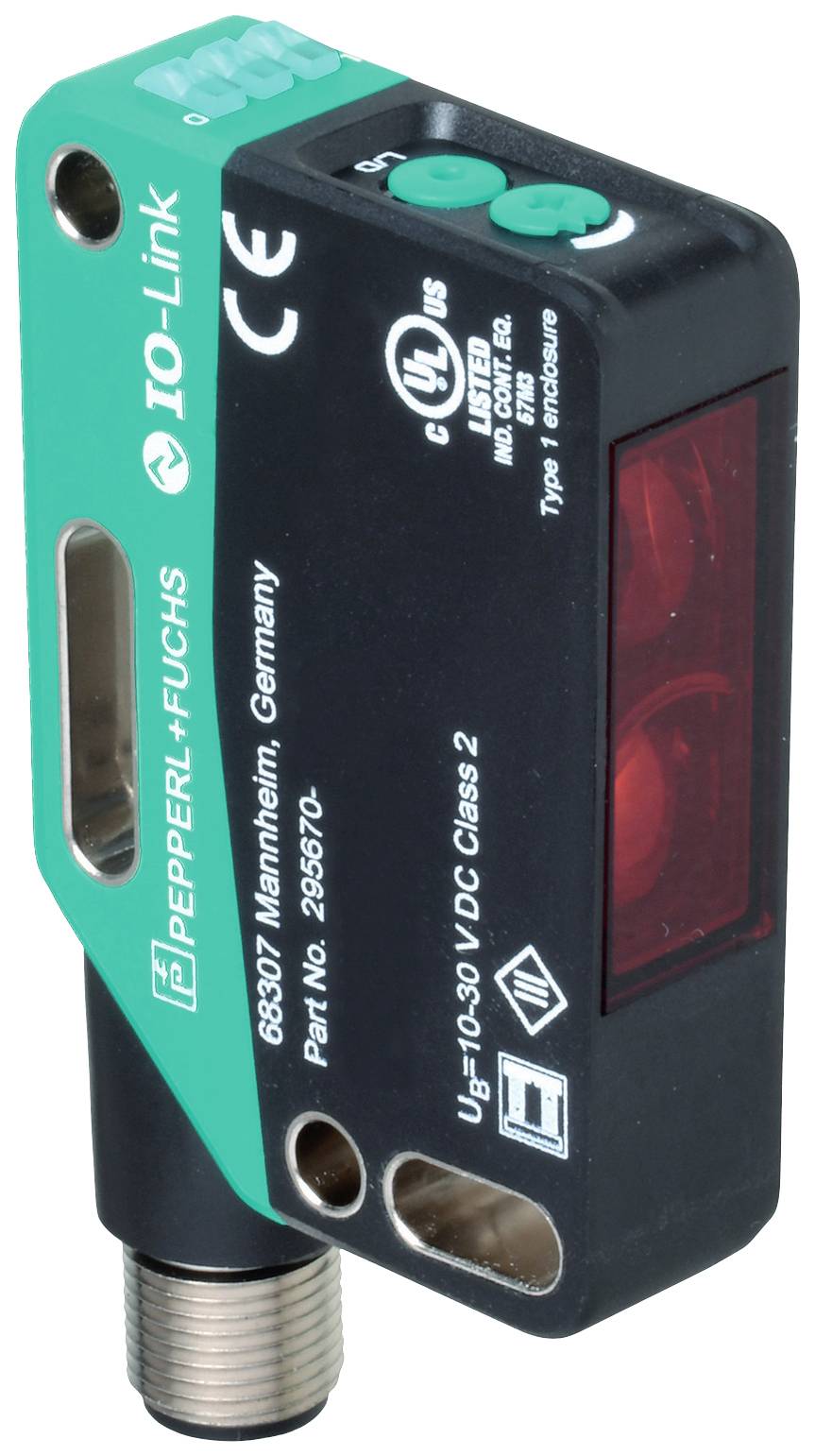

Rechthoekige, zwarte sensor met groene accenten. Opschrift: 'PEPPERL+FUCHS', model- en locatie-aanduidingen. Meerdere aansluitingsmogelijkheden.

Afbeelding vergelijkbaar

Soortnaam

Afstandssensor

Min. voedingsspanning

18 V/DC

Max. voedingsspanning

30 V/DC

Max. bereik

600 mm

Type

OMT600-R201-UEP-IO-V1-L

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar wo. 30 dec.

Aantal

Stuk(s)

Totaal (€ 519,00 / Stuk)

€ 519,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Soortnaam: Afstandssensor

Type: OMT600-R201-UEP-IO-V1-L

Inhoud: 1 stuk(s)

Min. voedingsspanning: 18 V/DC

Max. voedingsspanning: 30 V/DC

Voedingsspanning: 18 - 30 V/DC

: 1 PNP

Schakelspanning (max.): 30 V/DC

Schakelstroom (max.): 100 mA

Kenmerken: LED-weergave

Type zender: Laserdiode

Straaldiameter: 3 mm

Laserklasse: 1

Uitgangen: PNP
NPN

Resolutie: 0.1 mm

Reikwijdte min. (open veld): 100 mm

: 600 mm

: IP67
IP69
IP69K

Min. temperatuur: 10 °C

Max. temperatuur: 50 °C

: 41.7 mm

Breedte: 15 mm

Hoogte: 61.7 mm

Afm.: (l x b x h) 41.7 x 15 x 61.7 mm

Soort schroefdraad: M12 x 1

Fabrikantnr.: 295670-100346

Aantal polen: 4

Draadloos oplaadbaar: Nee

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2627614 Pepperl+Fuchs OMT600-R201-UEP-IO-V1-L Afstandssensor 1 stuk(s) Bereik max. (in het vrije veld): 600 mm (l x b x h) 41.7

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2627614 Pepperl+Fuchs OMT600-R201-UEP-IO-V1-L Afstandssensor 1 stuk(s) Bereik max. (in het vrije veld): 600 mm (l x b x h) 41.7

Omschrijving

Lichtzender: Laserdiode, lichtsoort: Rood, wissellicht, signaaluitgang: 1 uitgang voor de tegenstander, 1 analoge uitgang, kortsluitvast, beveiligd tegen ompoling, bestand tegen overspanning, Interface type: IO-Link ( via C/Q = pin 4), schakeltype: De leveringstoestand is: C/Q - Pin4: NPN NO NO NO NO, PNP NC NC NC, IO-Link u - Pin2: Analoge uitgang 0... 10 V, aansluiting: Apparaatstekker M12 x 1, 4-polig, 90° draaibaar, bedrijfsspanning: 18... 30 V DC, omgevingstemperatuur: 10... 50 °C (50... 122 °F)

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Algemene gegevens
meetbereik: 100... 600 mm
referentieobject: Standaard wit, 100 mm x 100 mm
lichtzender: Laserdiode
lichtsoort: Rood, wissellicht
laserkenmerken
OPMERKING: LASERLICHT, NIET IN DE STRAAL KIJKEN
Laserklasse: 1
Golflengte: 680 nm
Straaldivergentie: > 5 mrad, d63 < 2,8 mm in het bereik 350 mm... 800 mm
Impulsduur: 5,5 μs
Herhalingsfrequentie: Ca. 2,4 kHz
Max. Pulsenergie: < 40 NJ
hoekafwijking: Max. +/- 1,5°
lichtvlekdiameter: Ca. 3 mm op een afstand van 600 mm
openingshoek: Ca. 0,3°
externe lichtgrens: En 60947-5-2: 15000 lux
resolutie: 0,1 mmkarakteristieke gegevens functionele veiligheid
MTTFd: 470 A
gebruiksduur (TM): 20 A
diagnostische dekkingsgraad (DC): 0%weergave/bedieningselementen
bedrijfsaanduiding: LED groen: | statisch aan - Power-on | knipperend (4 Hz) - kortsluiting | knipperend met korte onderbreking (1 Hz) - IO-Link modus
functieaanduiding: LED geel:statisch aan - schakeluitgang actief uit - schakeluitgang inactief
bedieningselementen: Teach-in-toets
bedieningselementen: 5-traps draaischakelaar voor de keuze van de bedrijfsmodielektrische gegevens
bedrijfsspanning: 18... 30 V DC
-golfvermogen: Max. 10%
nullaststroom: < 18 mA bij 24 V voedingsspanning
beschermingsklasse: IIIinterface
interface type: IO-Link ( via C/Q = pin 4)
IO-Link versie: 1.1
Apparaatprofiel: Identificatie en diagnose | Smart sensor type 0 / type 3.3
apparaat-ID: 0x111919 (1120537)
overdrachtssnelheid: COM2
(38,4 kbit/s) min. Cyclustijd: 3 ms
procesgegevensbreedte: Procesgegevensingang 4 byte | procesgegevensuitgang 2 bit
„SIO Mode”-ondersteuning: Ja
compatibel Masterport-type: Auitgang
schakeltype: De leveringstoestand is: | C/Q - Pin4: NPN NO NO NO, PNP NC NC NC, IO-Link | u - Pin2: Analoge uitgang 0... 10 V
signaaluitgang: 1 uitgang voor de tegenstander, 1 analoge uitgang, kortsluitvast, beveiligd tegen ompoling, overspanningsbestendig
schakelspanning: Max. 30 V DC
schakelstroom: Max. 100 mA, ohmse belasting
gebruikscategorie: DC-12 en DC-13
spanningsval: ≤ 1,5 V DC
reactietijd: 2 msanaloge uitgang
type uitgang: 1 spanningsuitgang: 0... 10 V
lastweerstand: > 1 kΩ spanningsuitgang; ≤ 470 Ω stroomuitgang
Hersteltijd: 2 msconformiteit
communicatie-interface: IEC 61131-9
Productnorm: En 60947-5-2
laserveiligheid: En 60825-1:2014meetnauwkeurigheid
temperatuurafwijking: 0,05%/K
opwarmtijd: 5 min
reproduceerbaarheid: < 1%
lineariteitsfout: 0,75%goedkeuringen en certificaten
EAC-conformiteit: TR CU 0202011
UL-goedkeuring: E87056, cULus listed, „Class 2"-netvoeding, type rating 1
CCC-goedkeuring: Producten waarvan de max. bedrijfsspanning ≤ 36 V is, zijn niet aan toestemmingseisen onderworpen en daarom niet voorzien van een CCC-markering.
FDA-goedkeuring: IEC 60825-1:2014 complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser Notice No. 50, gedated June 24, 2007omgevingscondities
omgevingstemperatuur: 10... 50 °C (50... 122 °F)
opslagtemperatuur: -40... 70 °C (-40... 158 °F)mechanische gegevens
breedte behuizing: 15 mm
hoogte behuizing: 61,7 mm
diepte behuizing: 41,7 mm
beschermingsklasse: IP67 / IP69 / IP69K
aansluiting: Apparaatstekker M12 x 1, 4-polig, 90° draaibaar
materiaal
Behuizing: PC (polycarbonaat)
Lichtuitgang: PMMA
massa: Ca. 47 g
