Name: Pepperl+Fuchs Sensor Capacitief CBN2-F46-E2 051970 Niet vlak PNP (Ø) 3.5 mm
Brand: Pepperl+Fuchs
SKU: 2628341
Availability: BackOrder

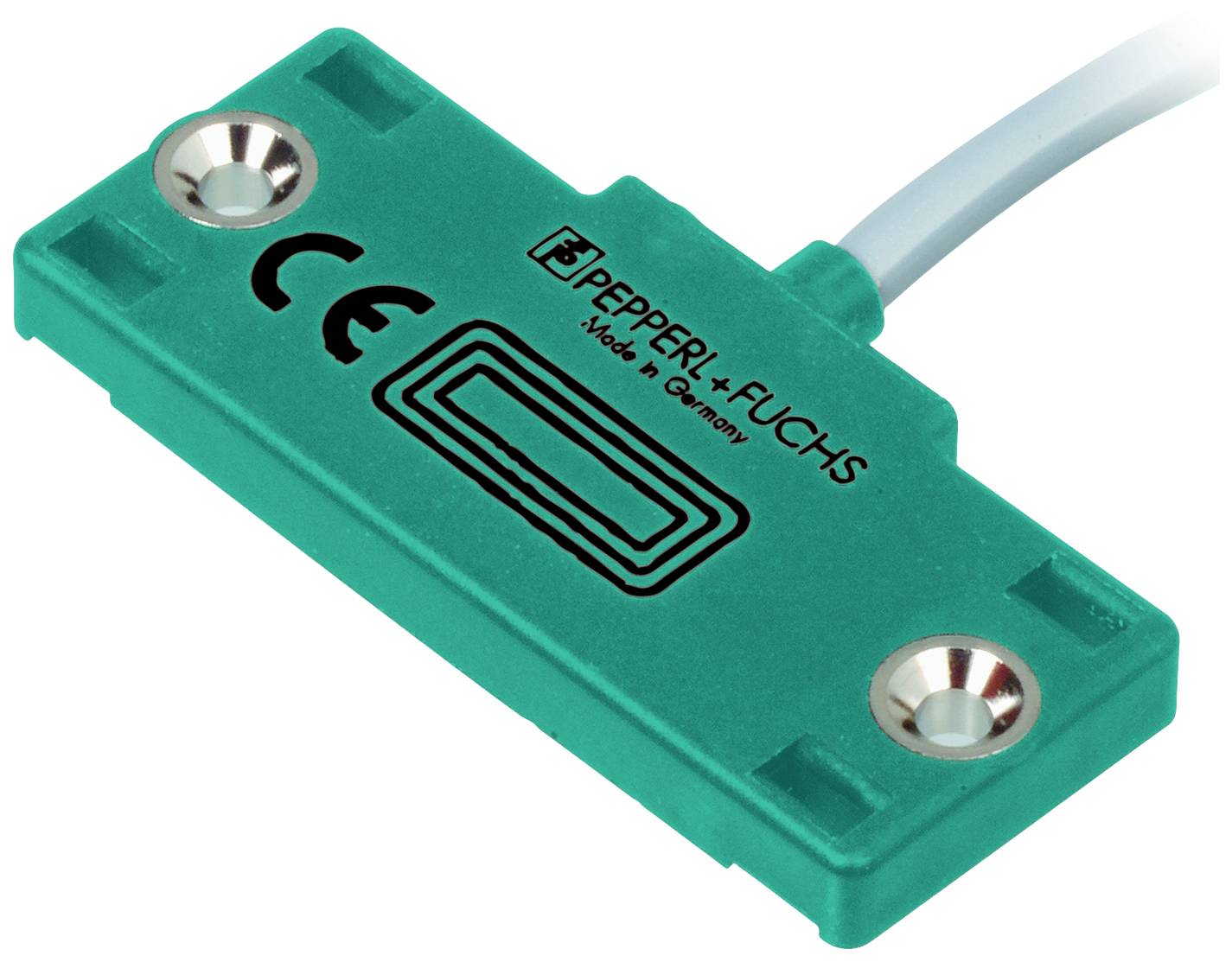

Een rechthoekige, groene sensor van P+F met CE-markering en twee bevestigingsgaten, kabelaansluiting aan de bovenzijde.

Afbeelding vergelijkbaar

Soortnaam

Sensor

Max. voedingsspanning

30 V/DC

Contactsoort

1x NO

Schakelafstand (max.)

2 mm

Uitgangen

PNP

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 6 nov.

Aantal

Stuk(s)

Totaal (€ 95,03 / Stuk)

€ 95,03

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Soortnaam: Sensor

Type: CBN2-F46-E2

Min. voedingsspanning: 10 V/DC

Max. voedingsspanning: 30 V/DC

Voedingsspanning: 10 - 30 V/DC

: 1x NO

Schakelafstand (max.): 2 mm

Uitgangen: PNP

Materiaal (behuizing): PBT

Uitvoering: Capacitief

Type inbouw: Niet vlak

Aansluiting: Kabel

Kabellengte: 2 m

Kenmerken: LED-weergave

Min. temperatuur: -25 °C

Max. temperatuur: 70 °C

: IP67

Diameter: 3.5 mm

Afm.: (Ø) 3.5 mm

Inhoud: 1 stuk(s)

Draadloos oplaadbaar: Nee

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2628341 Pepperl+Fuchs Sensor Capacitief CBN2-F46-E2 051970 Niet vlak PNP (Ø) 3.5 mm

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2628341 Pepperl+Fuchs Sensor Capacitief CBN2-F46-E2 051970 Niet vlak PNP (Ø) 3.5 mm

Omschrijving

Schakelafstand: 2 mm, inbouw: Niet vlak, schakelfunctie: NO (NO), uitgangstype: PNP, bedrijfsspanning: 10... 30 V/DC:

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Algemene gegevens
schakelfunctie: NO (NO)
uitgangstype: PNP
schakelafstand: 2 mm
inbouw: Niet vlak
uitgangspolariteit: DC
beveiligde schakelafstand: 0... 1,4 mm
uitgangswijze: 3-draadskenmerkgegevens
inbouwomstandigheden
B: 0 mm
C: 5 mm
F: 20 mm / 50 mm
bedrijfsspanning: 10... 30 V DC
schakelfrequentie: 0... 10 Hz
hysterese: 1... 10 type. 5%
ompoolbeveiliging: Beveiligd tegen ompoling
tegen kortsluiting: Klokkend
spanningsval: ≤ 2 V
spanningsval bij IL
Spanningsval IL = 10mA, schakelelement aan: 0,8... 2,2 V type. 1,4 V
bedrijfsstroom: 0... 100 mA
kleinste bedrijfsstroom: 0 mA
reststroom: 0... 0,5 mA type. 0,01 mA
Reststroom Tu =40 °C schakelelement uit: ≤ 100 μA
nullaststroom: ≤ 15 mA
stand-by: ≤ 50 ms
schakelstatusindicatie: LED, geelkarakteristieke gegevens functionele veiligheid
MTTFd: 1200 A
gebruiksduur (TM): 20 a
diagnostische dekkingsgraad (DC): 0%
normconformiteit en conformiteit van het beleid
Normen: En 60947-5-2:2007 | en 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012goedkeuringen en certificaten
UL-goedkeuring: CULus listed, General Purpose
CSA-goedkeuring: CCSAus listed, General Purpose
CCC-goedkeuring: Producten waarvan de maximale bedrijfsspanning ≤ 36 V is, zijn niet onderworpen aan een CCC-markering en zijn daarom niet toegestaan.
Omgevingsomstandigheden
omgevingstemperatuur: -25... +70 °C (-13 tot 158 °F)
opslagtemperatuur: -40... 85 °C (-40... 185 °F)mechanische gegevens
aansluitmethode: Kabel PVC, 2 m
aderdoorsnede: 0,14 mm2
behuizingsmateriaal: PBT
kopvlak: PBT
beschermingsgraad: IP67
kabel
Kabeldiameter: 3,5 mm ± 0,2 mm
Buigradius: > 10 x kabeldiameter
