Name: Pepperl+Fuchs Sensor Inductief IA6-12GM50-IU-V1 70109006 M12 Quasi vlak Analoog
Brand: Pepperl+Fuchs
SKU: 2628000
Availability: BackOrder

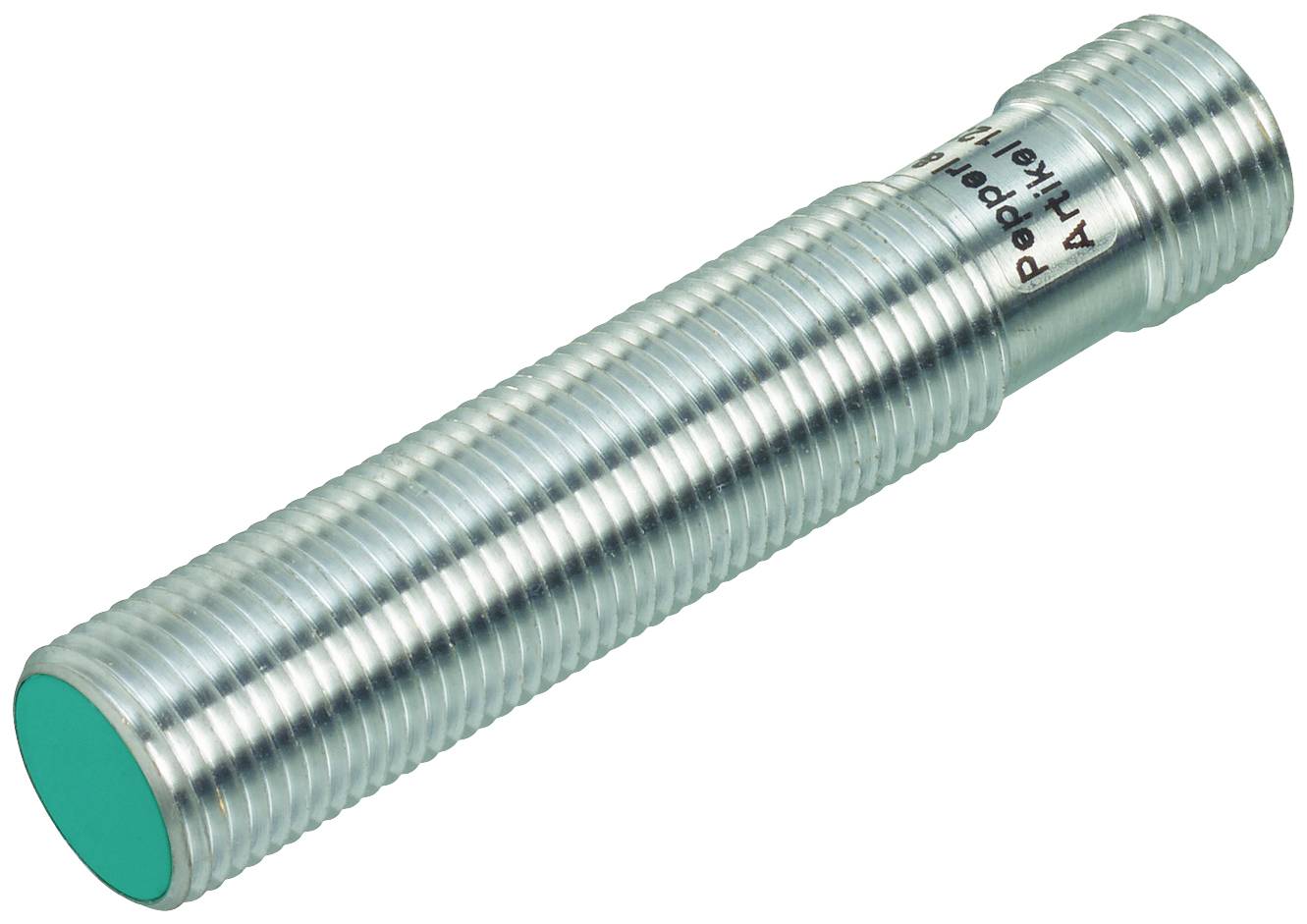

Cilindrisch metalen voorwerp met geribde oppervlakte en groen uiteinde, mogelijk een sensor of technisch onderdeel.

Afbeelding vergelijkbaar

Soortnaam

Sensor

Max. voedingsspanning

30 V

Uitgangen

Analoog

Uitvoering

Inductief

Aansluiting

Stekker M12, 4-polig

Datasheet (PDF)

Leverbaar do. 26 nov.

Aantal

Stuk(s)

Totaal (€ 198,34 / Stuk)

€ 198,34

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Soortnaam: Sensor

Type: IA6-12GM50-IU-V1

Min. voedingsspanning: 15 V/DC

Max. voedingsspanning: 30 V

Voedingsspanning: 15 - 30 V

Uitgangen: Analoog

Materiaal (behuizing): Messing

Uitvoering: Inductief

Materiaaleigenschap: Verchroomd

Type inbouw: Quasi vlak

Grootte: M12

Aansluiting: Stekker M12, 4-polig

Min. temperatuur: -25 °C

Max. temperatuur: 70 °C

: IP67

Inhoud: 1 stuk(s)

Draadloos oplaadbaar: Nee

Schakelfrequentie: 1000 Hz

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2628000 Pepperl+Fuchs Sensor Inductief IA6-12GM50-IU-V1 70109006 M12 Quasi vlak Analoog

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2628000 Pepperl+Fuchs Sensor Inductief IA6-12GM50-IU-V1 70109006 M12 Quasi vlak Analoog

Omschrijving

Inbouw: Vrijwel vlak, uitgangstype: Analoge stroomuitgang of analoge spanningsuitgang, bedrijfsspanning: 15... 30 V, rimpel 20% UB

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Algemene gegevens
uitgangstype: Analoge stroomuitgang of analoge spanningsuitgang
inbouw: Vrijwel vlak
uitgangspolariteit: DC
-bedieningselement: Bouwstaal, bijv. 1.0037, S235JR (voorheen St37-2) | 18 mm x 18 mm x 1 mm
reductiefactor Ral: 0,33
reductiefactor RCu: 0,28
reductiefactor RV2A (1.4301) : 0,8
reductiefactor RMS: 0,43
meetbereik: 0... 6 mm
uitgangswijze: 4-draadskenmerkgegevens
inbouwomstandigheden
A: 2 mm
B: 12 mm
C: 18 mm
F: 14 mm
bedrijfsspanning: 15... 30 V, rimpel 20% uB
grensfrequentie (3dB): 1000 Hz
ompoolbeveiliging: Ja
kortsluitbeveiliging: Ja
herhalingsnauwkeurigheid: ± 0,32 mm
resolutie: 0... 1 μm
nullaststroom: ≤ 10 mAkarakteristieke gegevens functionele veiligheid
MTTFd: 551 a
diagnostische dekkingsgraad (DC): 0%analoge uitgang
uitgangstype: 0... 10 V / 4... 20 mA
lastweerstand: Stroomuitgang A2: 0,4 kΩ (uB=15V) / 1 kΩ (uB=30V)
laststroom: Spanningsuitgang A1: ≤ 15 mA
hersteltijd: 20 ms
gelijktolerantie nulpunt: ≤ ± 10% van de eindwaarde
temperatuurafwijking: ± 5% (0... 70 °C) | ± 10 % (-25... 0 °C)
Restrimpel: 20%norm- en richtlijn-conformiteit
normconformiteit
Normen: En 60947-5-2:2007 | IEC 60947-5-2:2007 | en 60947-5-7:2003 | IEC 60947-5-7:2003goedkeuringen en certificaten
CCC-goedkeuring: Producten waarvan de maximale bedrijfsspanning ≤ 36 V is, zijn niet toegelaten en daarom niet voorzien van een CCC-markering.
Omgevingsomstandigheden
omgevingstemperatuur: -25... +70 °C (-13 tot 158 °F)mechanische gegevens
aansluitmethode: Apparaatstekker M12 x 1, 4-polig
behuizingsmateriaal: Messing, verchroomd
kopvlak: PBT
beschermingsgraad: IP67
massa: 27 g
