Name: Pepperl+Fuchs Sensor Inductief NBB15-30GM50-A0-V1 326161-0153 M50 Vlak NPN
Brand: Pepperl+Fuchs
SKU: 2627994
Availability: BackOrder

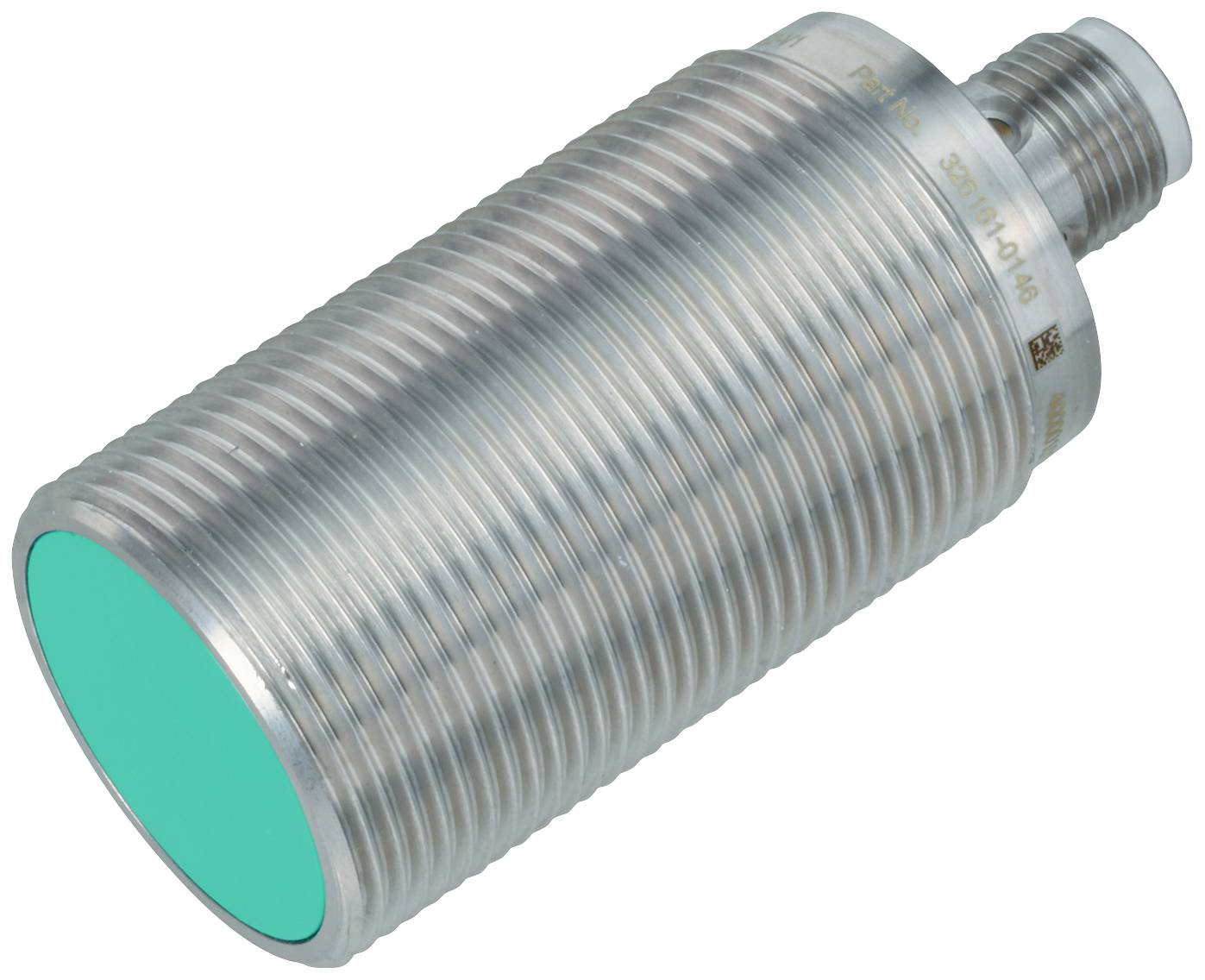

Metaalsensor met groen voorfront en geïntegreerde schroefverbinding, geschikt voor industriële detectie en meting van objecten.

Afbeelding vergelijkbaar

Soortnaam

Sensor

Max. voedingsspanning

36 V

Contactsoort

Antivalent

Schakelafstand (max.)

15 mm

Uitgangen

NPN

Datasheet (PDF)

Leverbaar wo. 2 dec.

Aantal

Stuk(s)

Totaal (€ 103,30 / Stuk)

€ 103,30

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Soortnaam: Sensor

Type: NBB15-30GM50-A0-V1

Min. voedingsspanning: 5 V

Max. voedingsspanning: 36 V

Voedingsspanning: 5 - 36 V

: Antivalent

Schakelafstand (max.): 15 mm

Uitgangen: NPN

Materiaal (behuizing): Messing

Uitvoering: Inductief

Type inbouw: Vlak

Grootte: M50

Aansluiting: Stekker

Kenmerken: LED-weergave

Min. temperatuur: -40 °C

Max. temperatuur: 85 °C

: IP68

Inhoud: 1 stuk(s)

Draadloos oplaadbaar: Nee

Schakelfrequentie: 550 Hz

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2627994 Pepperl+Fuchs Sensor Inductief NBB15-30GM50-A0-V1 326161-0153 M50 Vlak NPN

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2627994 Pepperl+Fuchs Sensor Inductief NBB15-30GM50-A0-V1 326161-0153 M50 Vlak NPN

Omschrijving

Schakelafstand: 15 mm, inbouw: Vlak, schakelfunctie: Antivalent, uitgangstype: NPN, bedrijfsspanning: 5... 36 V, bedrijfsstroom: 0... 200 mA

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Algemene gegevens
schakelfunctie: Antivalent
uitgangstype: NPN
schakelafstand: 15 mm
inbouw: Vlak
uitgangspolariteit: DC
beveiligde schakelafstand: 0... 12,15 mm
bedieningselement: Bouwstaal, bijv. 1.0037, S235JR (voorheen St37-2) | 45 mm x 45 mm x 1 mm
reductiefactor Ral: 0,45
reductiefactor RCu: 0,43
reductiefactor RV2A (1.4301) : 0,73
reductiefactor RMS: 0,53
uitgangstype: 4-draadskenmerkgegevens
bedrijfsspanning: 5... 36 V
schakelfrequentie: 0... 550 Hz
hysterese: type. 5%
ompoolbeveiliging: Beveiligd tegen ompoling
tegen kortsluiting: Klokkend
spanningsval: ≤ 1 V
bedrijfsstroom: 0... 200 mA
reststroom: Max. 20 μA
nullaststroom: ≤ 15 mA
stand-by-verlaag: ≤ 10 ms
schakelstatusweergave: Meergat-LED, geelkarakteristieke gegevens functionele veiligheid
MTTFd: 1248 a
gebruiksduur (TM): 20 a
diagnostische dekkingsgraad (DC): 0%conformiteit
LABS-conformiteit: VDMA 24364-A1/B2/C1/T100°C-Wnormconformiteit en conformiteit met de richtlijnen
Normen: En 60947-5-2:2007 | en 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012goedkeuringen en certificaten
EAC-conformiteit: TR CU 0202011
beschermingsklasse: II.
Nominale isolatiespanning: 36 V.
Nominale stootspanningsbestendigheid: 500 V
UL-goedkeuring: CULus listed, General Purpose, Class 2 Power Source
CCC-goedkeuring: Producten waarvan de max. bedrijfsspanning ≤ 36 V is, zijn niet toegelaten en daarom niet voorzien van een CCC-markering.
Omgevingsomstandigheden
omgevingstemperatuur: -40... 85 °C (-40... 185 °F)
opslagtemperatuur: -40... 85 °C (-40... 185 °F)mechanische gegevens
aansluitmethode: Apparaatstekker
behuizingsmateriaal: Messing, witte brons gecoat
kopvlak: PBT, groen
beschermingsgraad: IP68
stekker
Schroefdraad: M12 x 1
Aantal Polen: 4
massa: 156 g
aanhaalmoment: 0... 30 Nmalgemene informatie
meegeleverd: Wordt geleverd met 2 moeren met blokkeervertanding
