Name: Pepperl+Fuchs Sensor Inductief NBN40-U4L-Z2 233002 Niet vlak Tweedraads
Brand: Pepperl+Fuchs
SKU: 2627878
Availability: BackOrder

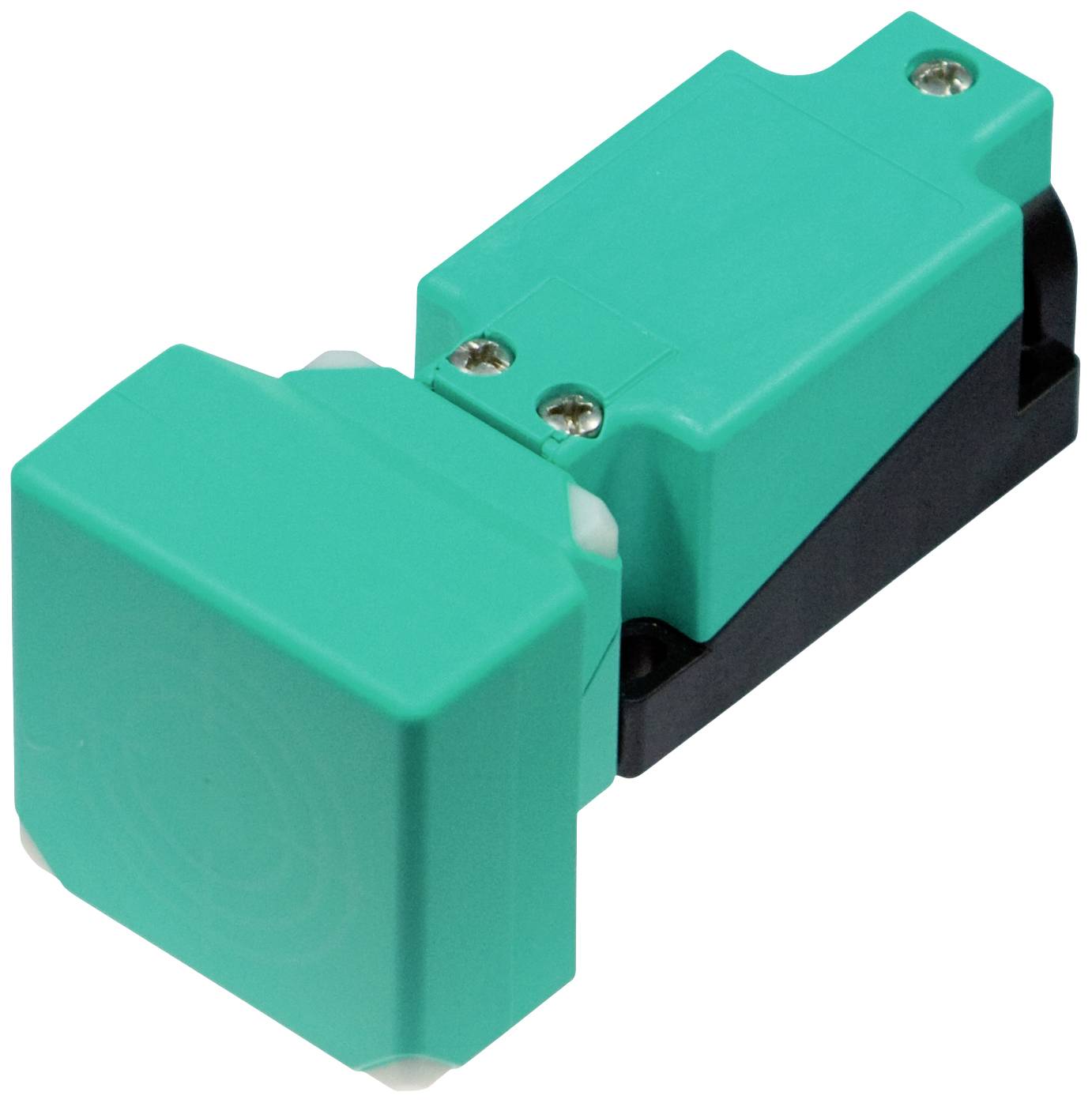

Een vierkante, groene nabijheidsschakelaar met een zwarte basis. Hij heeft twee zichtbare schroeven bovenaan.

Afbeelding vergelijkbaar

Soortnaam

Sensor

Max. voedingsspanning

60 V/DC

Contactsoort

1x NC

1x NO

Schakelafstand (max.)

40 mm

Uitgangen

Tweedraads

Datasheet (PDF)

Leverbaar wo. 28 okt.

Aantal

Stuk(s)

Totaal (€ 115,69 / Stuk)

€ 115,69

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Soortnaam: Sensor

Type: NBN40-U4L-Z2

Min. voedingsspanning: 5 V/DC

Max. voedingsspanning: 60 V/DC

Voedingsspanning: 5 - 60 V/DC

: 1x NC
1x NO

Schakelafstand (max.): 40 mm

Uitgangen: Tweedraads

Materiaal (behuizing): PA

Uitvoering: Inductief

Type inbouw: Niet vlak

Aansluiting: Klemschroeven

Min. temperatuur: -25 °C

Max. temperatuur: 85 °C

: IP68
IP69K

Inhoud: 1 stuk(s)

Draadloos oplaadbaar: Nee

Schakelfrequentie: 100 Hz

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2627878 Pepperl+Fuchs Sensor Inductief NBN40-U4L-Z2 233002 Niet vlak Tweedraads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2627878 Pepperl+Fuchs Sensor Inductief NBN40-U4L-Z2 233002 Niet vlak Tweedraads

Omschrijving

Schakelafstand: 40 mm, inbouw: Niet vlak, schakelfunctie: NO/NC NO/NC, uitgangstype: 2-draads, bedrijfsspanning: 5... 60 V DC, bedrijfsstroom: 2... 200 mA

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Algemene gegevens
schakelfunctie: NO/NC (NO/NC)
uitgangstype: 2-draads
schakelafstand: 40 mm
inbouw: Niet vlak
uitgangspolariteit: DC
beveiligde schakelafstand: 0... 32,4 mm
Realschakelafstand: 36... 44 mm type. 40 mm
reductiefactor Ral: 0,39
reductiefactor RCu: 0,37
reductiefactor RV2A (1.4301) : 0,76
uitgangstype: 2-draadskengetal
bedrijfsspanning: 5... 60 V DC
schakelfrequentie: 0... 100 Hz
hysterese: 1... 10 type. 5%
ompoolbeveiliging: Ompoling-tolerant
kortsluitbeveiliging: Tactend
spanningsval: ≤ 5 V
spanningsval bij IL
Spanningsval IL = 100mA, schakelelement aan:... 5 V
nominale isolatiespanning: 60 V
bedrijfsstroom: 2... 200 mA
reststroom: 0... 1 mA type. 0,7 mA
schakelstatusweergave: 2 LED's, geelkenmerkgegevens functionele veiligheid
MTTFd: 1170 a
gebruiksduur (TM): 20 a
diagnostische dekkingsgraad (DC): 0%normconformiteit en conformiteit van het beleid
Normen: En 60947-5-2:2007 | en 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012goedkeuringen en certificaten
beschermingsklasse: II.
Nominale isolatiespanning: 60 V.
Nominale stootspanningsbestendigheid: 800 V
UL-goedkeuring: CULus listed, General Purpose
CCC-goedkeuring: Certified by China Compulsory Certification (CCC)omgevingscondities
omgevingstemperatuur: -25... 85 °C (-13 tot 185 °F)
Opslagtemperatuur: -25 tot 85 °C (-13 tot 185 °F)mechanische gegevens
aansluitmethode: Schroefklemmen
aansluitinformatie: Maximaal 2 aders met dezelfde aderdoorsnede mogen op een klempunt worden gemonteerd! | aanhaalmoment 1,2 Nm + 10%
aderdiameter: Tot 2,5 mm2
Kleinste aderdiameter: Zonder adereindhulzen 0,5 mm2 , met adereindhulzen 0,34 mm2
Grootste aderdiameter: Zonder adereindhulzen 2,5 mm2 , met adereindhulzen 1,5 mm2
behuizingsmateriaal: PA/metaal
kopvlak: PA
onderkant behuizing: Metaal
beschermingsgraad: IP68 / IP69K
massa: 225 g
opmerking: Aanhaalmoment: 1,8 Nm (behuizing)
