Name: Phoenix Contact 1106707 FL SWITCH 2008F Industrial Ethernet Switch 10 / 100 MBit/s
Brand: Phoenix Contact
SKU: 3564129
Availability: BackOrder

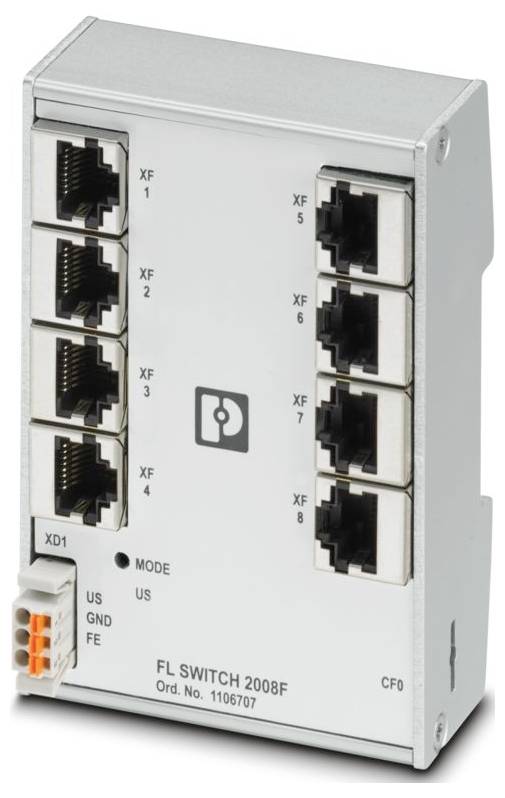

Phoenix Contact 1106707 FL SWITCH 2008F Industrial Ethernet Switch 10 / 100 MBit/s-0

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 20 nov.

Aantal

Stuk(s)

Totaal (€ 379,00 / Stuk)

€ 379,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Productfamilie: Managed Switch 2000
Model: Plat model
Aansluitmethode: push-in-veeraansluiting
Kabeldoorsnede soepel: 0,25 mm² ... 1,5 mm²
Kabeldoorsnede stijf: 0,25 mm² ... 1,5 mm²
Kabeldoorsnede AWG: 24- 16
Breedte: 75 mm
Hoogte 105 mm
Diepte: 43 mm
Materiaal behuizing: aluminium
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP30
Omgevingstemperatuur (bedrijf): 0 °C- 60 °C
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Normen/bepalingen: En 61000-6-4
Montagemethode: Montagemethode
Isolatie-eigenschappen: Isolatie-eigenschappen
Verontreinigingsgraad: 2
Toegestane luchtvochtigheid (gebruik): 10%... 95% (niet condenserend)
Trilling (werking): 2g, conform IEC 60068-2-6
Striplengte: 9 mm
Algemeen: 24 uur per dag, 7 dagen per week, 24 uur per dag, 7 dagen per week
Overdrachtssnelheid: 10/100 Mbit/s
Maximaal verliesvermogen bij nominale voorwaarde: 4,68 W (bij US = 18 V DC en omgevingstemperatuur van 60 °C)
Beschermingsklasse: III (VDE 0106)
Aantal interfaces: 8
Luchtdruk (werking): 86 kPa ... 108 kPa (1500 m uNN)
Transmissielengte: 100 m (per segment)
Voedingsspanningsbereik: 18 V DC ... 32 V DC
Toegestane luchtvochtigheid (opslag/transport): 10% ... 95% (niet condenserend)
Opmerking over de toepassing: Alleen voor industrieel gebruik
Stroomverbruik: 160 mA
Restgolfcapaciteit: 3,6 VPP (binnen het toegestane spanningsbereik)
Elektromagnetische compatibiliteit: Conform EMC-richtlijn 2014/30/EU
Straling van de horsmakreel: Straling van de horsmakreel
Immuniteit EN 61000-6-2
Statusweergave: LED's: US (voeding), elk 2 LED's per Ethernet-poort (link/activiteit en snelheid)
Transmissiefysica: Koper
MTTF: 693,88 jaar (SN 29500 standaard, temperatuur 25 °C, bedrijfscyclus 21 %);315,58 jaar (SN 29500 standaard, temperatuur 40 °C, bedrijfscyclus 34,25 %);42,59 jaar (SN 29500 standaard, temperatuur 55 °C, bedrijfscyclus 100 %)
Voeding: Voeding
Luchtdruk (opslag/transport): 86 kPa ... 108 kPa (1500 m uNN)
Stroomverbruik typisch: 160 mA (bij US = 24 V DC en 25 °C omgevingstemperatuur)
Stroomverbruik maximaal: 0,26 A (bij US = 18 V DC en 60 °C omgevingstemperatuur)
Opmerking over de aansluitmethode: Gebruik als aansluitkabel alleen koperen leidingen met een toegestaan temperatuurbereik (-40 °C ... 75 °C)
Aantal kanalen: 8 (RJ45-poorten)
Overdrachtsmedium: Koper
Lokale diagnose: US voedingsspanning LED groen;LNK/ACT Link-status LED groen;SPD gegevensoverdrachtsnelheid LED groen
Speciale eigenschappen: Ontwikkelproces gecertificeerd volgens IEC 62443-4-1;product gecertificeerd volgens IEC 62443-4-2
Basisfunctionaliteit: Store and Forward Switch, conform de norm conform IEEE 802.3
Schakelfuncties: Schakelfuncties
Diagnosefuncties: RMON History;LLDP (Link Layer Discovery Protocol);SNMP-traps;N:1-Portmirroring;ACD (Address conflict Detection);Syslog;CRC-Surveillance
Filterfuncties: Quality of Service (8 prioriteitsklassen);poortprioritering;VLAN (maximaal 8 VLAN's);IGMP Snooping/Querier (v1/v2);auto-query-poort;Extended Multicast filtering
IP parametrisering: DHCP-client;DHCP-server (poort-gebaseerd);BootP
MAC-adrestabel: 8k
Beheer: Web-based management (HTTP/HTTPS);Role-based User Management (LDAP);SNMPv1/v2/v3;Command Line interface (Telnet, SSH)
Redundantie: MRP (media redundancy Protocol);RSTP (Rapid spanning Tree Protocol)
Overige functies: Overdracht van MMS & GOOSE (IEC 61850-8-1);overdracht van Modbus/TCP
Tijdsynchronisatie: SNTP (Simple Network Time Protocol)
Security-functies: Security-functies
Functionaliteit: Functionaliteit
Ethernet (RJ45): Ethernet (RJ45)
Signaal-LED's: Gegevensontvangst, linkstatus
Aansluiting voeding: Via COMBICON, max. Draaddoorsnede 1,5 mm²
Testbaan: 24 V voeding / functionele aarding 500 V DC 1 min;Ethernet-interface / alle andere potentialen 2,25 kV DC 1 min.
Status- en diagnoseindicatoren: LED's: US (voeding), elk 2 LED's per Ethernet-poort (link/activiteit en snelheid)
Signaalvertraging: ≥ 6,5 µs (Store-and-forward mode, 10/100 Mbit/s, afhankelijk van frame-grootte)
Voedingsspanning (DC): 24 V DC (eenvoudig)
Conformiteit met EMC-richtlijnen: En 6-2 61000 6-4-61000 6-2 en 61000 61000-61000 (ESD) criterium B;en 61000-61000 en 61000-61000 (elektromagnetische velden) criterium A;en 6-2-6-2 en 61000-4-4 (EFT/Burst) criterium A;en 61000-6-2 en 61000-4-5 (Surge) criterium B;en 4-3-61000 en 4-2-4-6 (geleide immuniteit) criterium A;en 6-2-61000 en 6-2-6-4 (geleide immuniteit) klasse A
PROFINET-Conformance-klasse: Conformence Class A

Soortnaam: Industrial Ethernet Switch

Overdrachtssnelheid: 10 / 100 MBit/s

Basisfunctionaliteit: Managed Switch

Ethernet-poorten: 8

10/100 Mbit/s-poorten: 8 x

Breedte: 75 mm

Hoogte: 105 mm

Diepte: 43 mm

Type: FL SWITCH 2008F

Interfaces: RJ45

: IP30

Voedingsspanning: 24 V/DC

Max. omgevingstemperatuur: 60 °C

Min. omgevingstemperatuur: 0 °C

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3564129 Phoenix Contact 1106707 FL SWITCH 2008F Industrial Ethernet Switch 10 / 100 MBit/s

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3564129 Phoenix Contact 1106707 FL SWITCH 2008F Industrial Ethernet Switch 10 / 100 MBit/s

Omschrijving

Managed Switch 2000-serie, 8 RJ45-poorten 10/100 Mbit/s, PROFINET Conformance Class A, ontwikkelproces gecertificeerd conform IEC 62443-4-1, compatibel met IEC 62443-4-2
