Afbeelding vergelijkbaar

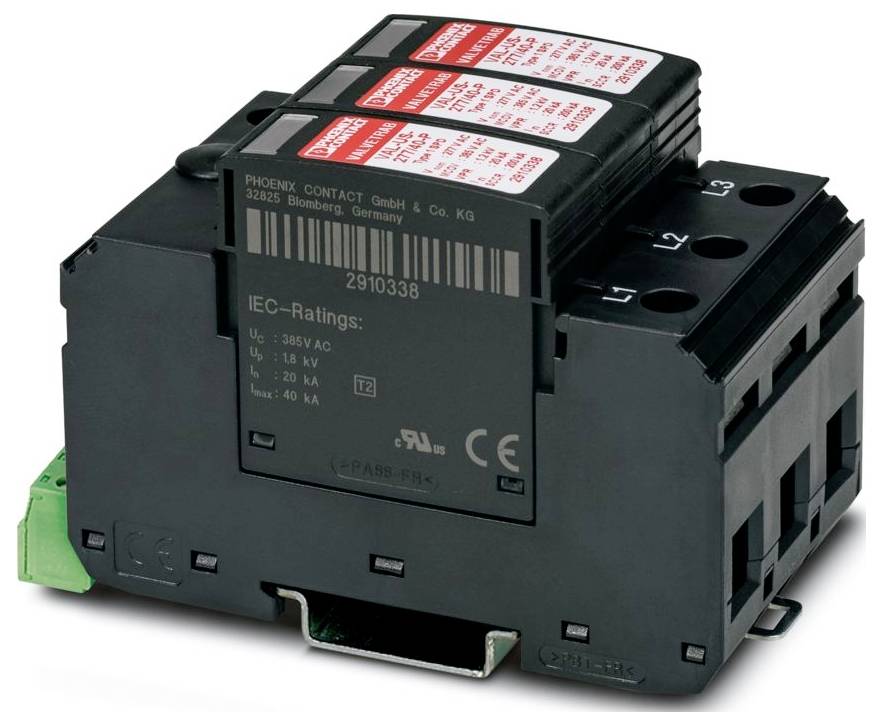

Phoenix Contact 1199369 VAL-US-277/40/3+0-FM Overspanningsbeveiliging 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Totaal (€ 169,41 / Stuk)
€ 169,41
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Productfamilie: VALVETRAB US
- IEC-TESTKLASSE: II;T2
- Model: DIN-railmodule tweedelig insteekbaar
- Aantal polen: 3
- Melding overspanningsbeveiliging defect: Optisch, telecommunicatiecontact
- NOMINALE SPANNING UN: 277/480 V AC (TN-C)
- Weergave / melding op afstand: Weergave / melding op afstand
- Schakelfunctie: wisselcontact
- Aansluitmethode: Stek-/schroefaansluiting via COMBICON
- Schroefdraad: M2
- Aanhaalmoment: 30 lbf-in.
- Kabeldoorsnede soepel: 0,14 mm² ... 1,5 mm²
- Kabeldoorsnede stijf: 0,14 mm² ... 1,5 mm²
- Printplaat doorsnede AWG: 14 ... 2
- Breedte: 53,4 mm
- Hoogte: 98,7 mm
- Diepte: 65,7 mm
- Deeleenheid: 3 te
- Kleur zwart (RAL 9005)
- Brandbaarheidsklasse conform UL 94: V-0
- Materiaal behuizing: PA 6.6;PBT
- Mechanische gegevens: Mechanische gegevens
- Open zijwand: Nee
- Werkingsrichting: 3L-GND
- Beschermingslijmstroom IPE: ≤ 450 µA
- Nominale lekstroom in (8/20) µs: 20 kA
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20 (alleen bij gebruik van alle klemaansluitingen)
- Omgevingstemperatuur (bedrijf): -40 °C- 80 °C
- Omgevingstemperatuur (opslag/transport): -40 °C... 80 °C
- Hoogte: ≤ 2000 m (amsl)
- Normen/bepalingen: En 61643-11
- Nota: 2012
- Montagemethode: draagrail: 35 mm
- En type: T2
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: III
- Verontreinigingsgraad: 2
- Nominale frequentie FN: 50 Hz (60 Hz)
- CTI-waarde van het materiaal: 600
- Isolatiemateriaal: PA 6.6/PBT
- Materiaalgroep: I
- BESCHERMINGSPADEN: L-L;L-G
- Maximale lekstroom Imax (8/20) µs: 40 kA
- Beschermingsniveau omhoog: ≤ 1,8 kV
- Restspanning Ures: ≤ 1,8 kV (bij in);≤ 1,7 kV (bij 10 kA);≤ 1,5 kV (bij 5 kA);≤ 1,3 kV (bij 3 kA)
- TOV-gedrag bij UT: 480 V AC (5 s / witstand-modus);530 V AC (120 min / safe failure-modus)
- Toegestane luchtvochtigheid (gebruik): 5 %... 95 %
- Schok (bedrijf): 25g (halve sinus / 11 ms / 3x ±X, ±Y, ±Z)
- Trilling (werking): 5g (10 ... 500 Hz / 2,5 uur / X, Y, Z)
- UL specificaties: UL specificaties
- Energiedistributiesysteem: Wye
- Nominale frequentie: 50/60 Hz
- SPD-type: 1
- Aanwijzing aansluiting: Defectinterconnector
- Voedingsspanning: 125 V/AC
- Bedrijfsstroom: 5 mA AC ... 750 MA AC;1 A DC
- Isoleerlengte: 7 mm
- Defectinterceptie contact: Defectinters contact
- Kortsluitvastheid ISCCR: 25 kA
- Maximale voorzekering voor bedrading van bedrading bedrading bedrading: 125 A (GG)
- Maximale continue spanning MCOV (L-G): 385 V AC
- Nominale spanning: 277/480 V AC (3-fase Wye)
- UL-weergave / melding op afstand: UL-weergave / melding op afstand
- BEDRIJFSSTROOM AC: 1 A AC
- UL-aansluitgegevens: UL-aansluitgegevens
- Maximale continue spanning MCOV (L-L): 750 V AC
- Lucht- en oorlogsroutes: Lucht- en oorlogs routes
- Kortsluitvastheid (SCCR): 200 kA
- NOMINALE SPANNINGSBEVEILIGING VPR (L-L): 2500 V.
- NOMINALE SPANNINGSBEVEILIGING VPR (L-G): 1500 V.
- Nominale lekstroom in: 20 kA
- Hoogste permanente spanning UC (L-PEN): 385 V AC
- UL-type: Type 1
- Maximale stootstroom per fase: 40 kA
- Soortnaam
Overspanningsbeveiliging
- Nominale spanning
277 V/AC
480 V/AC
- Uitvoering
DIN-railmodule tweedelig insteekbaar
IP20
- Fabrikantnr.
1199369
- Afm.
(b x h x d) 53.4 x 98.7 x 65.7 mm
- Breedte
53.4 mm
- Hoogte
98.7 mm
- Diepte
65.7 mm
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3566091 Phoenix Contact 1199369 VAL-US-277/40/3+0-FM Overspanningsbeveiliging 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3566091 Phoenix Contact 1199369 VAL-US-277/40/3+0-FM Overspanningsbeveiliging 1 stuk(s)
Omschrijving
3-kanaals overspanningsbeveiliging met telecommunicatiecontact, voor 277/480 V AC, 4 aders.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
- Dit product moet vanwege de veiligheid door een vakman worden geïnstalleerd.
