DEHN 929161 DPA CL8 EA 4PPOE Combi-afleider 1 stuk(s) kopen ? Conrad Electronic

Metalen adapter-module 'DEHNpatch DPA C|6 EA 4PPOE' voor overspanningsbeveiliging bij Ethernet-verbindingen, met QR-code en aansluitingen.

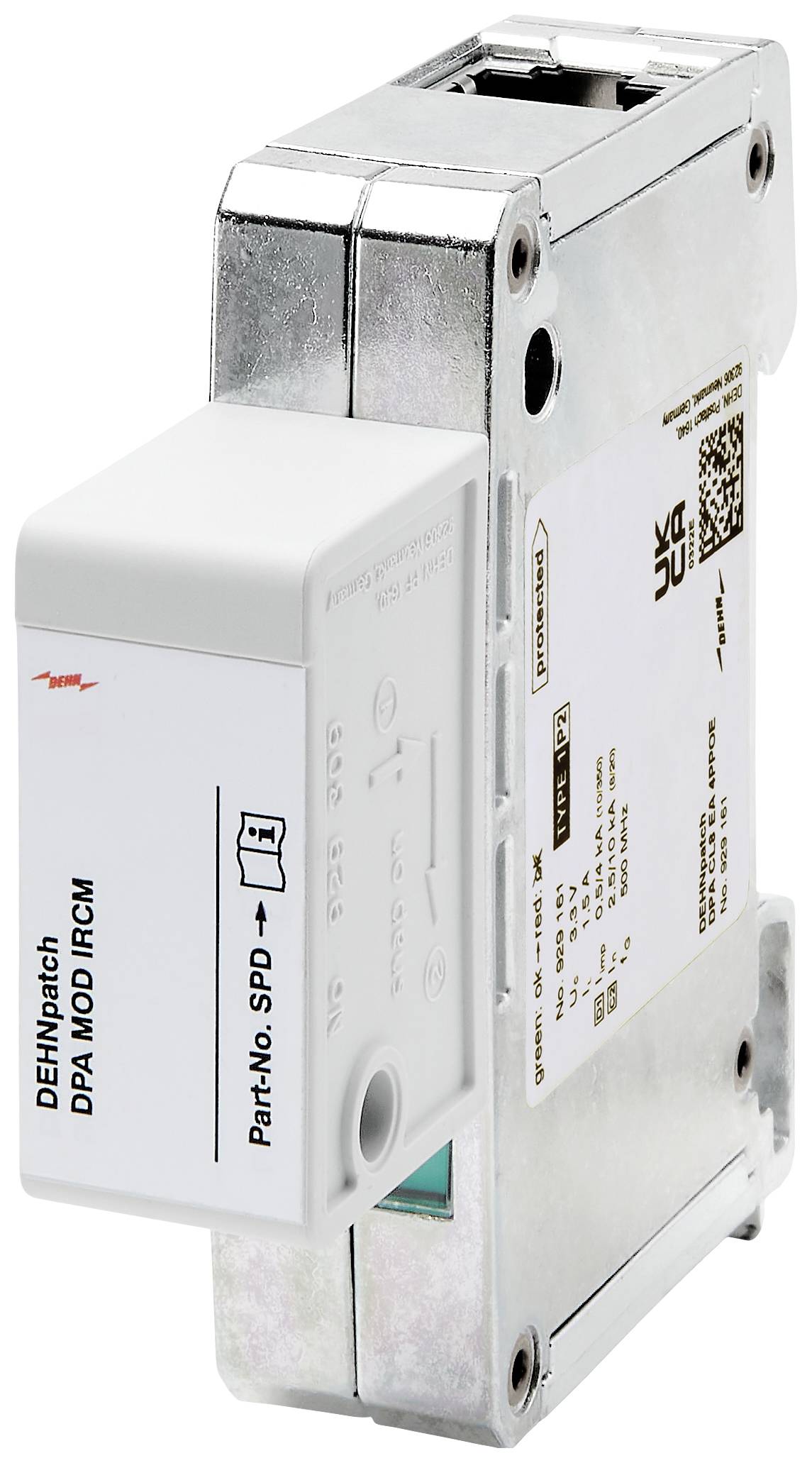

'DEHNpatch DPA MOD' Ethernet-overspanningsbeschermingsapparaat van metaal met kunststofelementen, geschikt voor montage op DIN-rails.

1/2

Datasheet (PDF)

Leverbaar do. 17 sep.

32 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 128,09 / Stuk)

€ 128,09

excl. btw

Gratis verzending*

Juridisch probleem melden

Highlights & Details

DEHN combi-afleider 929161

19 mm breedte
RJ45 aansluittechniek
Met statusindicator

Technische specificaties

Nominale spanning (UN): 3,3 V.
Hoogste permanente spanning DC (UC): 3,3 V.
Hoogste permanente spanning DC Pa-Pa (PoE) (UC): 58 V.
Nominale stroom (IL): 1,5 A.
D1 flitsstootstroom (10/350 μs) totaal (Iimp): 4 kA
C2 nominale lekstroom (8/20 μs) ad-ad (in): 150 A.
C2 nominale lekstroom (8/20 μs) ad-PG (in): 2,5 kA
C2 nominale lekstroom (8/20 μs) totaal (in): 10 kA
C2 nominale lekstroom (8/20 μs) Pa-Pa (PoE) (in): 150 A.
Beschermingsniveau ad-ad bij in C2 (UP): ≤ 100 V.
Beschermingsniveau ad-PG bij in C2 (UP): ≤ 600 V.
Beschermingsniveau Pa-Pa bij in C2 (PoE) (UP): ≤ 100 V.
Beschermingsniveau ad-ad bij 1 kV/μs C3 (UP): ≤ 140 V.
Beschermingsniveau ad-PG bij 1 kV/μs C3 (UP): ≤ 500 V.
Beschermingsniveau Pa-Pa bij 1 kV/μs C3 (PoE) (UP): ≤ 170 V.
Grensfrequentie (FG): 500 MHz
Capaciteit ad-ad (C): ≤ 15 PF
Capaciteit ad-PG (C): ≤ 40 PF
Montage: Op 35 mm DIN-rail conform en 60715
Aansluiting ingang/uitgang: RJ45-bus/RJ45-bus
Bezetting: 1/2, 3/6, 4/5, 7/8
Aarding: Meer dan 35 mm DIN-rail conform en 60715
Behuizingsmateriaal: Spuitgietzink
Kleur: Blank
Gewicht: 180 g

Soortnaam: Combi-afleider

Nominale spanning: 3.3 V

Bedrijfstemperatuur: -40 tot +80 °C

: IP20

Fabrikantnr.: 929161

Normen: GHMT / IEC 61643-21 / EN 61643-21

Afm.: (b x h x d) 19 x 75 x 51 mm

Breedte: 19 mm

Hoogte: 75 mm

Diepte: 51 mm

Inhoud: 1 stuk(s)

Gewicht: 0.19

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2589587 DEHN 929161 DPA CL8 EA 4PPOE Combi-afleider 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2589587 DEHN 929161 DPA CL8 EA 4PPOE Combi-afleider 1 stuk(s)

Omschrijving

Universele, ruimtebesparende combi-afleider in 19 mm breedte en RJ45 aansluittechniek met statusaanduiding voor eenvoudig onderhoud. Bescherming van toepassingen in gestructureerde bekabeling conform klasse EA tot 500 MHz, bijv. Industrial Ethernet, gegevensverdeler, digitale camerasystemen, Power over Ethernet (IEEE 802.3 conform tot 4PPoE) en in het algemeen Ethernet-gebaseerde interfaces. Bescherming van alle aderparen door krachtige gasontladingsafleider en beveiligingsdiodes tussen de signaaladers en aderparen. Volledig afgeschermde adapteruitvoering met RJ45-bussen voor DIN-railmontage. Met extra schroefaansluiting aan de behuizing voor de optionele aardaansluiting.

De teksten voor dit artikel zijn automatisch vertaald.
