DEHN 942405 DG MP TNS 275 FM Overspanningsafleider Overspanningsbeveiliging voor: Verdeelkast 20 kA 1 stuk(s) kopen ? Conrad Electronic

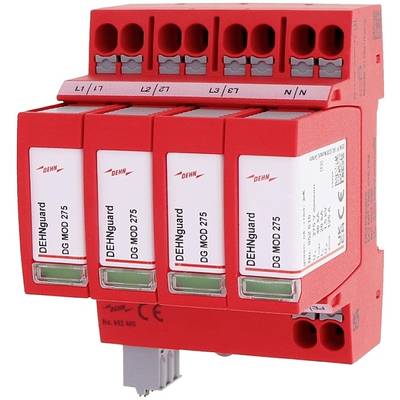

Rode overspanningsbeveiliging met vier modules, gemerkt met 'DEHNgard DG MOD 275', voor de bescherming van elektrische installaties.

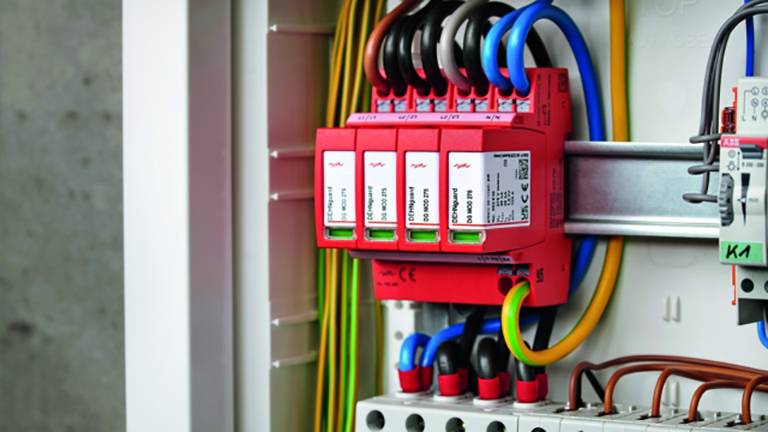

Een elektrisch schakelbord met meerdere gekleurde kabels en rode beveiligingsschakelaars.

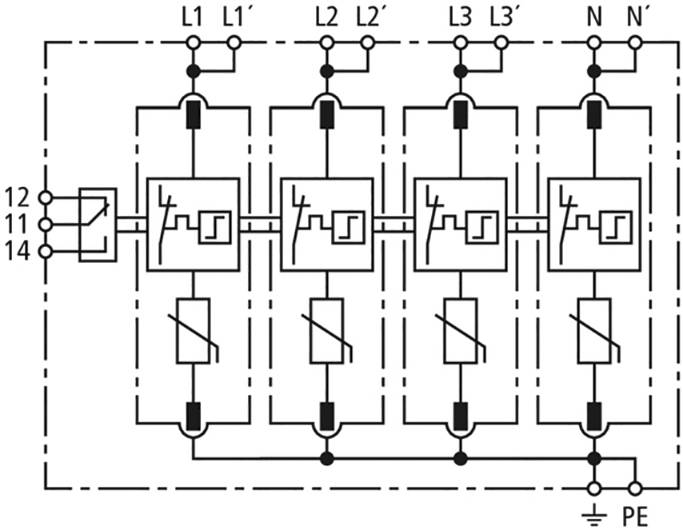

Elektrisch schakelschema met vier parallel geschakelde zekeringen, gekenmerkt als L1, L2, L3, N en PE, die zijn verbonden met een schakelaar.

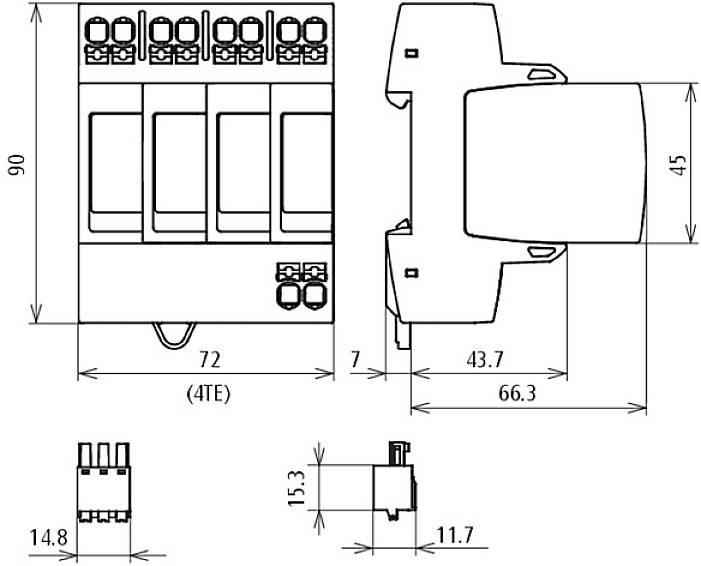

Technische tekening van een elektrische schakelaar met afmetingen: breedte 72 mm, hoogte 90 mm, diepte 66,3 mm. Bevat drie eenheden.

1/4

Datasheet (PDF)

Leverbaar do. 17 sep.

9 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 111,56 / Stuk)

€ 119,83

-7 %

€ 111,56

excl. btw

Gratis verzending*

Slechts 9 Stuk(s) beschikbaar

Juridisch probleem melden

Technische specificaties

Energetisch geöriënaarde bescherming tegen het eindapparaat (≤ 10 m) type 2 + type 3
Nominale spanning: AC (UN) 230 / 400 V (50 / 60 Hz)
Hoogste permanente spanning: AC (UC) 275 V (50 / 60 Hz)
Nominale lekstroom: (8/20 μs) (in) 20 kA
Max. Lekstroom: (8/20 μs) (Imax) 40 kA
Gecombineerde stoot: [L-N] (UOC) 20 kV
Nominale laststroom bij V-doorgangsbedrading: (IL) 40 A.
Beschermingsniveau: [L-PE] / [N-PE] (UP) ≤ 1,5 / ≤ 1,5 kV
Beschermingsniveau: [L-PE] / [N-PE] bij 5 kA (UP) ≤ 1 / ≤ 1 kV
Max. Overstroombeveiliging aan de netzijde bij V-doorgangsbedrading: 40 A g
Max. Overstroombeveiliging aan de netzijde bij steekbedrading (dubbele aansluiting 2 x 10 mmm): 125 A g
Kortsluitvastheid bij max. overstroombeveiliging aan de netzijde: (ISCCR) 50 kAeff
TOV-spanning (UT) – karakteristiek 335 V / 5 sec. – Stevigheid
TOV-spanning (UT) - karakteristiek 440 V / 120 min. – Veilige uitval
Functie-/storingsweergave: Groen/rood
Aantal poorten 1
Aansluitdoorsnede: (Min.) 1,5 mmm m-draad
Aansluitdoorsnede: (Min.) 6 mmm/m fijndradig
Aansluitdoorsnede: (Max.) 10 mmm in-/fijndradig
Aansluitdoorsnede: (Min.) Met adereindhuls 1,5 mmm
Aansluitdoorsnede: (Max.) met adereindhuls 6 mmm
Aansluitdoorsnede: (Max.) met adereindhuls zonder kraag 10 mmm
Montage op: 35 mm DIN-rail conform EN 60715
Behuizingsmateriaal thermoplast, kleur rood, UL 94 V-0
Inbouwplaats binnenruimte
Inbouwmaten: 4 te, DIN 43880
Goedkeuringen KEMA, VDE
FM-contacten: / Contactvorm wisselaar
SCHAKELVERMOGEN: AC 250 V / 0,5 A
SCHAKELVERMOGEN: DC 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Aansluitdoorsnede voor FM-klemmen max. 1,5 mm2 in-/fijndradig

Soortnaam: Overspanningsafleider

Overspanningsbeveiliging voor: Verdeelkast

Lekstroom: 20 kA

Nominale spanning: 230 V/AC
400 V/AC

Aanspreektijd: ≤ 25 ns

Bedrijfstemperatuur: -40 tot +80 °C

: IP20

Fabrikantnr.: 942405

Kleur (specifiek): Rood

Normen: SPD conform en 61643-11 /... IEC 61643-11 type 2 + type 3 / klasse II + klasse III.

Afm.: (b x h x d) 72 x 90 x 66.3 mm

Breedte: 72 mm

Hoogte: 90 mm

Diepte: 66.3 mm

Inhoud: 1 stuk(s)

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2734567 DEHN 942405 DG MP TNS 275 FM Overspanningsafleider Overspanningsbeveiliging voor: Verdeelkast 20 kA 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2734567 DEHN 942405 DG MP TNS 275 FM Overspanningsafleider Overspanningsbeveiliging voor: Verdeelkast 20 kA 1 stuk(s)

Omschrijving

Meerpolige overspanningsafleider DEHNguard MP, type 2 conform en 61643-11, bestaande uit basisdeel met ingestoken beveiligingsmodules en dubbele push-in-aansluitklem geschikt voor steek- en doorgangsbedrading. Krachtige apparatenbescherming door afleiderbewaking met Thermo-Dynamic-Control. Om laagspanningsinstallaties van consumenten tegen overspanningen te beveiligen. Voor gebruik in het concept van bliksembeveiligingszones op de interfaces 0B-1 en hoger.
