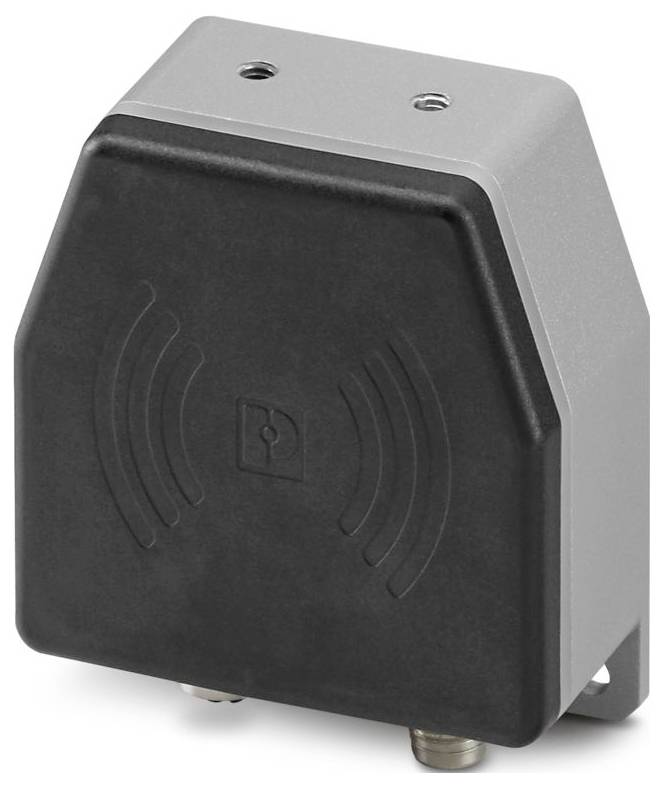

Phoenix Contact 1433050 NEARFI 2200 B Inductieve koppelaars
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Totaal (€ 1.004,13 / Stuk)
€ 1.004,13
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Productfamilie: NearFi
- Aansluitmethode: M12-bus, D-gecodeerd;push-pull-snelaansluiting of schroefaansluiting
- Breedte: 80 mm
- Hoogte: 86 mm
- Diepte: 39 mm
- Brandbaarheidsklasse conform UL 94: V0
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Omgevingstemperatuur (bedrijf): -20 °C- 55 °C (let op de coating)
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Hoogte: 2000 m
- Normen/bepalingen: En 55016-2-3
- Opmerking: RED 2014/53/EU
- Montagewijze: wandmontage
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: II
- Verontreinigingsgraad: 2
- Toegestane luchtvochtigheid (gebruik): 10%... 95 %
- Inbouwpositie: willekeurig
- Frequentiebereik: 0,15 MHz ... 80 MHz (testscherpte 3 - asymmetrisch)
- Overdrachtssnelheid: 100 Mbit/s
- Maximaal verliesvermogen bij nominale voorwaarde: 11,52 W.
- Luchtdruk (werking): 80 kPa ... 108 kPa (max. 2000 m üNN)
- Draadloos: Draadloos
- Overdrachtslengte: 100 m (twisted pair, afgeschermd)
- Voedingsspanningsbereik: 19 V DC ... 30 V/DC:
- CE: CE
- Toegestane luchtvochtigheid (opslag/transport): 10% ... 95 %
- Ingang: ± 0,5 kV (testscherper 1 - symmetrisch); ± 1 kV (testscherper 2 - asymmetrisch)
- Uitgang: ± 1 kV (testniveau 2 - asymmetrisch)
- Signaal: ± 1 kV (testmate 2 - asymmetrisch)
- Montage-instructie: Let op de coating
- Elektromagnetische compatibiliteit: Conform EMC-richtlijn 2014/30/EU
- Statische ontlading: Statische ontlading
- Contactontlading: ± 4 kV (testniveau 2)
- Luchtontlading: ± 8 kV (testniveau 3)
- Opmerking: Klasse A, toepassingsgebied industrie
- Elektromagnetisch HF-veld: Elektromagnetisch HF-veld
- Testdikte: ~ 1,95 µA/m (op 10 m afstand)
- Snelle transiënten (burst): Snelle transiënten (burst)
- Geleide beïnvloeding: Geleide beïnvloeding
- Spanning: 10 V (80 % amplitudemodulatie met 1 kHz)
- Criteria: Criteria
- Criterium A: Normaal bedrijf binnen de vastgestelde grenzen.
- Criterium B: Tijdelijke verstoring van het bedrijfsgedrag, die het apparaat zelf weer corrigeert.
- Veiligheidsschakeling: Beveiliging tegen transiënten, ompoolbeveiliging
- Storingsemissie: Emissie van storende invloeden
- Ondersteunde protocollen: Protocoltransparant: PROFINET, PROFINET IRT, PROFIsafe, EtherCAT®, Modbus/TCP, Powerlink, TSN,...
- Toepassing: Ethernet;gegevens
- MTTF: 126 jaar (SN 29500 standaard, temperatuur 25 °C, bedrijfscyclus 21 %);67 jaar (SN 29500 standaard, temperatuur 40 °C, bedrijfscyclus 34,25 %);31 jaar (SN 29500 standaard, temperatuur 40 °C, bedrijfscyclus 100 %)
- Voeding: Voeding
- Inductief: Energieoverdracht: Inductief: Energieoverdracht
- Bereik: Min. 0 mm;≤ 10 mm
- Offset vanuit het midden: ± 5 mm
- Haakse offset: < 15°
- Aansluitbare draadloze modules: 1 (externe koppeling)
- Kleur (behuizing): zwart (RAL 9005)
- Materiaal (behuizing): PBT;spuitgietzink
- Andere bestendigheid: Bestand tegen spatten; bestand tegen zoutnevel volgens IEC 60068-2-11 (96 uur in 5 % zoutnevel)
- Trillingsbestendigheid volgens en 60068-2-6/IEC 60068-2-6: Trillingen (werking): 5g per ruimtelijke richting, 10 Hz ... 150 Hz, amplitude ±0,34 mm
- Schok volgens en 60068-2-27/IEC 60068-2-27: Schok (werking): 30g, duur van 11 ms, halfsinus schok, drie schokken, per ruimtelijke richting
- Duimstok conform en 60068-2-27/IEC 60068-2-27: Duimstok (bedrijf): 10g, 16 ms duur, halfsinus-schokpuls, 1000 schokken, per ruimtelijke richting
- Beschermingsgraad (IP): IP65/IP66 (verklaring van de fabrikant)
- Beschermingsklasse (ik): IK06 (stootvastheid)
- Luchtdruk (opslag/transport): 66 kPa ... 108 kPa (max. 3500 m üNN)
- Radiocommunicatie Europa: Radiocommunicatie Europa
- Veldsterkte: 10 V/m.
- Belasting van de schokstroom (surge): Belasting van de schokstroom (surge)
- Vrij van verfstoffen die hinderlijk zijn voor het inwerken van verf: VDMA 24364:2018-05
- Stroomverbruik typisch: 170 24 mA (zonder externe koppeling, bij 24 V DC, bij 25 °C);480 mA (met externe koppeling, zonder belasting, bij 24 V DC, bij 25 °C);240 mA (parallelle werking met NEARFI 200, zonder externe koppeling, bij 24 V DC, bij 25 °C);650 mA (parallelle werking met NEARFI 200, met externe koppeling, zonder belasting, bij 25 V DC)
- Stroomverbruik maximaal: < 3,7 A (met externe koppeling, 2 A belasting, ingangsspanning 19 V DC);< 7,1 A (parallelbedrijf met NEARFI 200, met externe koppeling, 4 A belasting, ingangsspanning 19 V DC)
- Inschakelstroom: 1,9 A (voor ca. 1,5 ms, bij 24 V DC, zonder externe koppeling);4,3 A (voor ca. 4,5 ms, bij 24 V DC, met externe koppeling, zonder last);3,9 A ( parallelle werking met NEARFI 200, voor ca. 1,5 ms, bij 24 V DC, zonder externe koppeling);8,1 A (parallelle werking met NEARFI 200, voor ca. 4,5 ms, bij 24 V DC, zonder externe belasting)
- Gegevens: Ethernet-interface, 100Base-T(X) conform IEEE 802.3: Gegevens: Ethernet-interface, 100Base-T(X) conform IEEE 802.3
- Opmerking over het aansluittype: Zelfegotiatie en autocrossing, Fast startup (FSU, < 500 ms), LFPT;bitfoutfrequentie typisch ≤ 10-12
- Aantal kanalen: 1
- Overdrachtsmedium: Koper
- Zendvermogen: < 10 mW (EIRP)
- Vertragingstijd: ≤ 1 µs (typisch voorbeeld)
- Type
NEARFI 2200 B
- Soortnaam
Inductieve koppelaars
- Fabrikantnr.
1433050
- Afm.
(l x b x h) 39 x 80 x 86 mm
- Breedte
80 mm
- Hoogte
86 mm
39 mm
- Max. omgevingstemperatuur
55 °C
- Min. omgevingstemperatuur
-20 °C
- Diepte
39 mm
IP65
- Inbouwhoogte
86 mm
80 mm
86 mm
39 mm
86 mm
DC
Plug-in connection
TRUE
IP65
FALSE
19-30 V
Other
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3588200 Phoenix Contact 1433050 NEARFI 2200 B Inductieve koppelaars
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3588200 Phoenix Contact 1433050 NEARFI 2200 B Inductieve koppelaars
Omschrijving
NearFi-base, contactloze energie- en real-time Ethernet-koppeleenheid, 50 W (US), 100 Mbit/s, bereik ≤ 10 mm, M12-push-pull, IP65, te combineren met NEARFI 2200 R. Optioneel: 100 W (US) in combinatie met NEARFI 200 of 2 x 50 W (US+UA) met NEARFI 300
