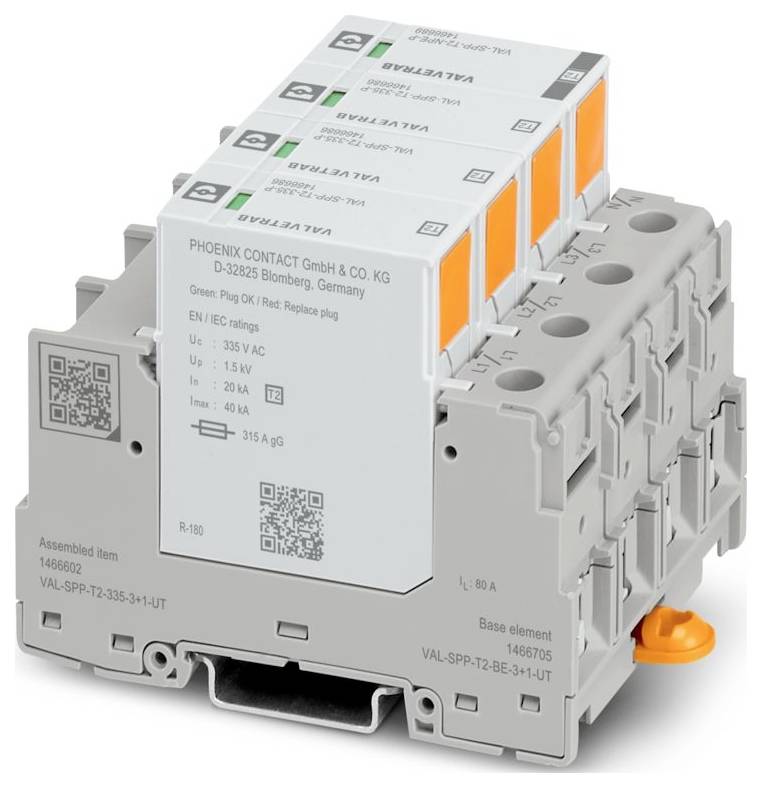

Phoenix Contact 1466602 VAL-SPP-T2-335-3+1-UT Overspanningsafleider 20 kA 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Totaal (€ 238,84 / Stuk)
€ 238,84
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Productfamilie: VAL-SPP.
- IEC-TESTKLASSE: II;T2
- Model: DIN-railmodule tweedelig insteekbaar
- Aantal polen: 4
- Melding overspanningsbeveiliging defect: Optisch
- NOMINALE SPANNING UN: 240/415 V AC ±10 % (TN-S);240/415 V AC ±10 % (TT)
- Type aansluiting: Gaffelschoen
- Schroefdraad: M5
- Aanhaalmoment: 30 lbf-in.
- Kabeldoorsnede soepel: 1,5 mm² ... 25 mm²
- Kabeldoorsnede stijf: 1,5 mm² ... 50 mm²;2x 1,5 mm² ... 16 mm² (2 geleiders van dezelfde doorsnede)
- Printplaat doorsnede AWG: 14 ... 2
- Breedte: 71,2 mm
- Hoogte: 96,6 mm
- Diepte: 71,5 mm (incl. draagrail 7,5 mm)
- Deeleenheid: 4 te
- Kleur: Grijs (RAL 7042);lichtgrijs (RAL 7035)
- Brandbaarheidsklasse conform UL 94: V-0
- Materiaal behuizing: PA 6.6-FR 20 % GF;PBT
- Beschermingslijmstroom IPE: ≤ 5 µA
- Nominale lekstroom in (8/20) µs: 20 kA
- Totale lekstroom ITotal (8/20) µs: 40 kA
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20C (in ingebouwde toestand)
- Omgevingstemperatuur (bedrijf): -40 °C- 85 °C
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Hoogte: ≤ 5000 m (amsl)
- Normen/bepalingen: En 61643-11
- Opmerking: 2012 + A11:2018
- Montagemethode: draagrail: 35 mm
- En type: T2
- VOEDINGSSYSTEEM IEC: TN-S;TT
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: III
- Verontreinigingsgraad: 3
- Nominale frequentie FN: 50 Hz (60 Hz)
- CTI-waarde van het materiaal: 600
- ISOLATIEMATERIAAL: PA 6.6-FR 20 % GF;PBT
- Materiaalgroep: I
- BESCHERMINGSPADEN: L-L;L-N;L-G;N-G
- Stroomverbruik in stand-by PC: ≤ 450 MVA
- Maximale lekstroom Imax (8/20) µs: 40 kA
- Toegestane luchtvochtigheid (gebruik): 5 %... 95 %
- Schok (bedrijf): 25g (halve sinus / 11 ms / 3x ±X, ±Y, ±Z)
- Trilling (werking): 5g (10 ... 500 Hz / 2,5 uur / X, Y, Z)
- UL specificaties: UL specificaties
- Maximale continue spanning MCOV (N-G): 305 V AC
- Energiedistributiesysteem: Wye
- Nominale frequentie: 50/60 Hz
- Gemeten nominale spanning MLV (N-G): 1140 V.
- SPD-type: 4CA
- Isoleerlengte: 18 mm
- Maximale continue spanning UC (L-N): 335 V AC
- Hoogste permanente spanning UC (N-PE): 305 V AC
- Nominale laststroom IL: 80 A (25 mm²)
- Refromeblend vermogen IFI (N-PE): 100 A.
- Kortsluitvastheid ISCCR: 100 kA
- Beschermingsniveau omhoog (L-N): ≤ 1,5 kV
- Beschermingsniveau omhoog (L-PE): ≤ 1,7 kV
- Beschermingsniveau omhoog (N-PE): ≤ 1,5 kV
- Restspanning Ures (L-N): ≤ 1,5 kV (bij in);≤ 1,3 kV (bij 10 kA);≤ 1,2 kV (bij 5 kA);≤ 1,1 kV (bij 3 kA)
- Restspanning Ures (L-PE): ≤ 1,7 kV (bij in);≤ 1,5 kV (bij 10 kA);≤ 1,3 kV (bij 5 kA);≤ 1,2 kV (bij 3 kA)
- Restspanning Ures (N-PE): ≤ 0,5 kV (bij in);≤ 0,4 kV (bij 10 kA);≤ 0,3 kV (bij 5 kA);≤ 0,1 kV (bij 3 kA)
- TOV-gedrag bij UT (L-N): 415 V AC (5 s / witstand-modus);460 V AC (120 min / safe failure-modus)
- TOV-gedrag bij UT (N-PE): 1200 V AC (200 ms/witstand-modus)
- Responsietijd ta (L-N): ≤ 25 ns
- Responsietijd ta (L-PE): ≤ 100 ns
- Responsietijd ta (N-PE): ≤ 100 ns
- Maximale voorzekering bij V-doorverbindingsbedrading: 80 A (GG)
- Maximale voorzekering voor bedrading van bedrading bedrading bedrading: 315 A (GG)
- Maximale continue spanning MCOV (L-N): 320 V AC
- Maximale continue spanning MCOV (L-G): 320 V AC
- Nominale spanning: 240/415 V AC
- Gemeten nominale spanning MLV (L-N): 1340 V.
- Gemeten nominale spanning MLV (L-G): 2480 V.
- UL-aansluitgegevens: UL-aansluitgegevens
- Maximale continue spanning MCOV (L-L): 640 V AC
- Gemeten nominale spanning MLV (L-L): 2680 V.
- Algemeen: Algemeen
- Aanvullende technische gegevens: Aanvullende technische gegevens
- Maximale continue spanning UC (L-PE): 335 V AC
- Nominale lekstroom in: 20 kA
- 2 geleiders van dezelfde doorsnede flexibel m. TWIN-adereindhuls met kunststof huls: 1,5 mm² ... 16 mm²
- Draaddoorsnede flexibel met adereindhuls met kunststof huls: 1,5 mm² ... 35 mm²;2x 1,5 mm² ... 10 mm² (2 geleiders van dezelfde doorsnede)
- Draaddoorsnede flexibel met adereindhuls zonder kunststof huls: 1,5 mm² ... 25 mm²;2x 1,5 mm² ... 16 mm² (2 geleiders van dezelfde doorsnede)
- TOV-gedrag bij UT (L-PE): 1464 V AC (200 ms/witstand-modus)
- Omgevingstemperatuur (montage): -5 °C- 50 °C
- Soortnaam
Overspanningsafleider
- Lekstroom
20 kA
- Nominale spanning
240 V/AC
415 V/AC
- Uitvoering
DIN-railmodule tweedelig insteekbaar
IP20C (ingebouwd)
- Fabrikantnr.
1466602
- Type
2
- Afm.
(b x h x d) 71.2 x 96.6 x 71.5 mm
- Breedte
71.2 mm
- Hoogte
96.6 mm
- Diepte
71.5 mm
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3568530 Phoenix Contact 1466602 VAL-SPP-T2-335-3+1-UT Overspanningsafleider 20 kA 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3568530 Phoenix Contact 1466602 VAL-SPP-T2-335-3+1-UT Overspanningsafleider 20 kA 1 stuk(s)
Omschrijving
Insteekbare overspanningsafleider, overeenkomstig type 2 / Class II, voor 3-fase voedingsnetten met gescheiden N en PE (5-draadssysteem: L1, L2, L3, N, PE).
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
- Dit product moet vanwege de veiligheid door een vakman worden geïnstalleerd.
