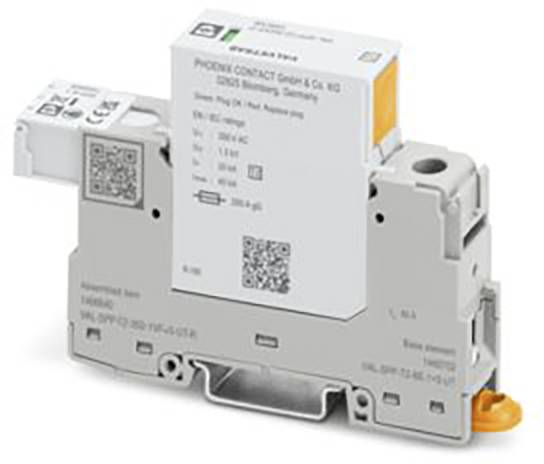

Phoenix Contact 1466640 VAL-SPP-T2-350-1VF+0-UT-R Overspanningsafleider 20 kA 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Totaal (€ 80,98 / Stuk)
€ 80,98
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Productfamilie: VAL-SPP.
- IEC-TESTKLASSE: II;T2
- Model: DIN-railmodule tweedelig insteekbaar
- Aantal polen: 1
- Melding overspanningsbeveiliging defect: Optisch, telecommunicatiecontact
- NOMINALE SPANNING UN: 240 V AC ±10 % (TN);240 V AC ±10 % (TT);230 V AC ±10 % (IT)
- Weergave / melding op afstand: Weergave / melding op afstand
- Schakelfunctie: wisselcontact
- Type aansluiting: Push-in-aansluiting
- Schroefdraad: M5
- Aanhaalmoment: 3 Nm- 3,5 Nm
- Kabeldoorsnede soepel: 0,25 mm² ... 1,5 mm²
- Kabeldoorsnede stijf: 0,25 mm² ... 1,5 mm²
- Kabeldoorsnede AWG: 24- 16
- Breedte: 17,8 mm
- Hoogte: 110,8 mm
- Diepte: 71,5 mm (incl. draagrail 7,5 mm)
- Deeleenheid: 1 te
- Kleur: Grijs (RAL 7042);lichtgrijs (RAL 7035)
- Brandbaarheidsklasse conform UL 94: V-0
- Materiaal behuizing: PA 6.6-FR 20 % GF;PBT
- Hoogste permanente spanning UC: 350 V AC
- Beschermingslijmstroom IPE: ≤ 5 µA
- Nominale lekstroom in (8/20) µs: 20 kA
- Responstijd ta: ≤ 25 ns
- Vereiste voorzekering maximaal: 1 A (GG)
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20C (in ingebouwde toestand)
- Omgevingstemperatuur (bedrijf): -40 °C- 85 °C
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Hoogte: ≤ 5000 m (amsl)
- Normen/bepalingen: En 61643-11
- Opmerking: 2012 + A11:2018
- Montagemethode: draagrail: 35 mm
- En type: T2
- VOEDINGSSYSTEEM IEC: TN;TT
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: III
- Verontreinigingsgraad: 3
- Nominale frequentie FN: 50 Hz (60 Hz)
- CTI-waarde van het materiaal: 600
- ISOLATIEMATERIAAL: PA 6.6-FR 20 % GF;PBT
- Materiaalgroep: I
- BESCHERMINGSPADEN: L-N;L-PE;L-PEN
- Maximale lekstroom Imax (8/20) µs: 40 kA
- Beschermingsniveau omhoog: ≤ 1,5 kV
- Restspanning Ures: ≤ 1,5 kV (bij in);≤ 1,3 kV (bij 10 kA);≤ 1,2 kV (bij 5 kA);≤ 1,1 kV (bij 3 kA)
- Reactiestootspanning bij 6 kV (1,2/50) µs: ≤ 1,5 kV
- TOV-gedrag bij UT: 460 V AC (5 s / witstand-modus);460 V AC (120 min / witstand-modus)
- Toegestane luchtvochtigheid (gebruik): 5 %... 95 %
- Schok (bedrijf): 25g (halve sinus / 11 ms / 3x ±X, ±Y, ±Z)
- Trilling (werking): 5g (10 ... 500 Hz / 2,5 uur / X, Y, Z)
- Aanwijzing aansluiting: Defectinterconnector
- Isoleerlengte: 8 mm
- Defectinterceptie contact: Defectinters contact
- Nominale laststroom IL: 80 A (25 mm²)
- Kortsluitvastheid ISCCR: 25 kA
- Maximale voorzekering bij V-doorverbindingsbedrading: 80 A (GG)
- Maximale voorzekering voor bedrading van bedrading bedrading bedrading: 200 A (GG)
- Bedrijfsstroom AC: 5 mA AC ... 1 A AC
- Algemeen: Algemeen
- 2 geleiders van dezelfde doorsnede flexibel m. TWIN-adereindhuls met kunststof huls: 1,5 mm² ... 16 mm²
- Draaddoorsnede flexibel met adereindhuls met kunststof huls: 0,25 mm² ... 1,5 mm²
- Draaddoorsnede flexibel met adereindhuls zonder kunststof huls: 0,25 mm² ... 0,75 mm²
- Isolatie: Tussen hoofd- en hulpcircuit heeft het product dubbele / versterkte isolatie.
- Omgevingstemperatuur (montage): 5 °C- 50 °C
- BEDRIJFSSPANNING AC: 5 V AC ... 250 V AC (≤ 2000 m (amsl) bij verontreinigingsgraad 2);5 V AC ... 150 V AC (≤ 5000 m (amsl))
- Bedrijfsspanning DC: 125 V DC (≤ 5000 m (amsl))
- Bedrijfsstroom DC: 200 mA DC
- Maximaal verliesvermogen bij nominale voorwaarde: ≤ 1,75 MVA
- Soortnaam
Overspanningsafleider
- Lekstroom
20 kA
- Uitvoering
DIN-railmodule tweedelig insteekbaar
IP20C (ingebouwd)
- Fabrikantnr.
1466640
- Type
2
- Afm.
(b x h x d) 17.8 x 110.8 x 71.5 mm
- Breedte
17.8 mm
- Hoogte
110.8 mm
- Diepte
71.5 mm
- Inhoud
1 stuk(s)
DIN rail (top hat rail) 35 mm
TRUE
Other
350 V
20 kA
TRUE
1.5 kV
Optical
TRUE
1.5 mm²
35 mm²
FALSE
FALSE
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
40 kA
25 kA
200 A
80 A
FALSE
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3568650 Phoenix Contact 1466640 VAL-SPP-T2-350-1VF+0-UT-R Overspanningsafleider 20 kA 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3568650 Phoenix Contact 1466640 VAL-SPP-T2-350-1VF+0-UT-R Overspanningsafleider 20 kA 1 stuk(s)
Omschrijving
Insteekbare overspanningsafleider, conform Type 2 / Class II, voor 1-fasige voedingsnetwerken met een gecombineerd geplaatst PE en N in een geleider (2-draads systeem: L, N/PEN), met telecommunicatiecontact.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
- Dit product moet vanwege de veiligheid door een vakman worden geïnstalleerd.
