Afbeelding vergelijkbaar

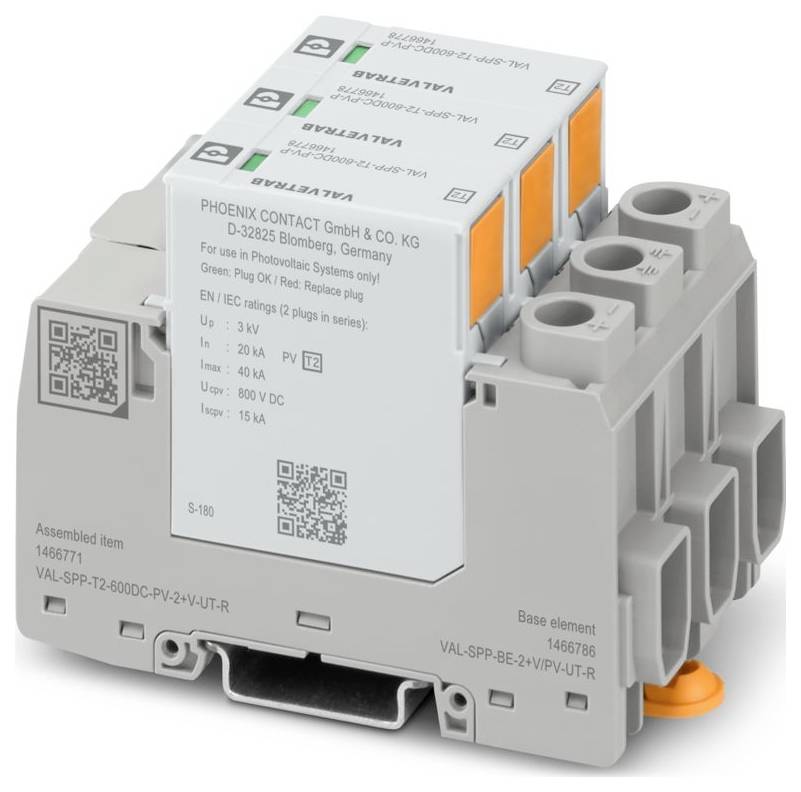

Phoenix Contact 1466771 VAL-SPP-T2-600DC-PV-2+V-UT-R Overspanningsafleider Overspanningsbeveiliging voor: Photovoltaïsch
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Totaal (€ 227,27 / Stuk)
€ 227,27
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Productfamilie: VAL-SPP.
- IEC-TESTKLASSE: PV II;PV T2
- Model: DIN-railmodule tweedelig insteekbaar
- Aantal polen: 3
- Melding overspanningsbeveiliging defect: Optisch, telecommunicatiecontact
- Weergave / melding op afstand: Weergave / melding op afstand
- Schakelfunctie: wisselcontact
- Aansluitmethode: schroefaansluiting
- Schroefdraad: M3
- Aanhaalmoment: 0,5 Nm- 0,6 Nm
- Kabeldoorsnede soepel: 0,25 mm² ... 1,5 mm²
- Kabeldoorsnede stijf: 0,25 mm² ... 1,5 mm²
- Kabeldoorsnede AWG: 24- 16
- Breedte: 53,4 mm
- Hoogte: 96,6 mm
- Diepte: 71,5 mm (incl. draagrail 7,5 mm)
- Deeleenheid: 3 te
- Kleur: Grijs (RAL 7042);lichtgrijs (RAL 7035)
- Brandbaarheidsklasse conform UL 94: V-0
- Materiaal behuizing: PA 6.6-FR 20 % GF;PBT
- Mechanische gegevens: Mechanische gegevens
- Open zijwand: Nee
- Beschermingsklasse IPE: ≤ 350 µA AC;≤ 100 µA DC
- Nominale lekstroom in (8/20) µs: 20 kA
- Totale lekstroom ITotal (8/20) µs: 40 kA
- Responstijd ta: ≤ 25 ns
- Vereiste voorzekering maximaal: 1 A (GG)
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20C (in ingebouwde toestand)
- Omgevingstemperatuur (bedrijf): -40 °C- 85 °C
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Hoogte: ≤ 5000 m (amsl)
- Normen/bepalingen: IEC 61643-31
- Nota: 2018
- Montagemethode: draagrail: 35 mm
- En type: T2
- Voedingssysteem IEC: DC
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: III
- Verontreinigingsgraad: 2
- CTI-waarde van het materiaal: 600
- ISOLATIEMATERIAAL: PA 6.6-FR 20 % GF;PBT
- Materiaalgroep: I
- BESCHERMINGSPADEN: (DC+) - (DC-);(DC+) - PE;(DC-) - PE
- Stroomverbruik in stand-by PC: ≤ 80 MVA
- Maximale lekstroom Imax (8/20) µs: 40 kA
- Beschermingsniveau omhoog: ≤ 3 kV
- Restspanning Ures: ≤ 3 kV (bij in);≤ 2,5 kV (bij 10 kA);≤ 2,3 kV (bij 5 kA);≤ 2,1 kV (bij 3 kA)
- Toegestane luchtvochtigheid (gebruik): 5 %... 95 %
- Schok (bedrijf): 25g (halve sinus / 11 ms / 3x ±X, ±Y, ±Z)
- Trilling (bedrijf): 5g (5-500 Hz / 2,5 uur / XYZ)
- Aanwijzing aansluiting: Defectinterconnector
- Isoleerlengte: 7 mm
- Defectinterceptie contact: Defectinters contact
- Bedrijfsstroom AC: 5 mA AC ... 1 A AC
- Inbouwplaats: Interieur
- Plaats van de scheifinrichting: Intern
- Toegankelijkheid: Toegankelijk
- SPD-uitvalgedrag: OCFM (afscheidingsfout)
- Veiligheidsschakeling gelijkspanningspagina (DC): Veiligheidsschakeling gelijkspanningspagina (DC)
- Hoogste permanente spanning UCPV: 800 V DC
- Kortsluitvastheid ISCPV: 15000 A
- NULLASTSPANNING UOCSTC: 667 V DC
- Isolatieweerstand Riso: > 5 MΩ (bij 500 V DC)
- Aansluitconfiguratie: Y-configuratie
- Veiligheidsschakeling PV: Veiligheidsschakeling PV
- Continue bedrijfsstroom ICPV: ≤ 100 µA DC
- 2 geleiders van dezelfde doorsnede flexibel m. TWIN-adereindhuls met kunststof huls: 1,5 mm² ... 6 mm²
- Draaddoorsnede flexibel met adereindhuls met kunststof huls: 0,25 mm² ... 1,5 mm²
- Draaddoorsnede flexibel met adereindhuls zonder kunststof huls: 0,25 mm² ... 0,75 mm²
- Isolatie: Tussen hoofd- en hulpcircuit heeft het product dubbele / versterkte isolatie.
- Omgevingstemperatuur (montage): -5 °C- 50 °C
- BEDRIJFSSPANNING AC: 5 V AC ... 250 V AC (≤ 2000 m (amsl));5 V AC ... 150 V AC (≤ 5000 m (amsl))
- Bedrijfsspanning DC: 125 V DC (≤ 5000 m (amsl))
- Bedrijfsstroom DC: 200 mA DC
- Soortnaam
Overspanningsafleider
- Overspanningsbeveiliging voor
Photovoltaïsch systeem
- Lekstroom
40 kA
- Uitvoering
DIN-railmodule tweedelig insteekbaar
IP20C (ingebouwd)
- Fabrikantnr.
1466771
- Type
2
- Afm.
(b x h x d) 53.4 x 96.6 x 71.5 mm
- Breedte
53.4 mm
- Hoogte
96.6 mm
- Diepte
71.5 mm
- Inhoud
1 stuk(s)
Piece
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3568793 Phoenix Contact 1466771 VAL-SPP-T2-600DC-PV-2+V-UT-R Overspanningsafleider Overspanningsbeveiliging voor: Photovoltaïsch
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3568793 Phoenix Contact 1466771 VAL-SPP-T2-600DC-PV-2+V-UT-R Overspanningsafleider Overspanningsbeveiliging voor: Photovoltaïsch
Omschrijving
Overspanningsafleider, conform Type 2 / Class II, voor 2-polige geïsoleerde en geaarde PV-gelijkspanningssystemen 600 V DC, voor montage op draagrails, 3-polige basiselement met telecommunicatiecontact, drie insteekbare, onder temperatuurbewaking bewaakte beveiligingselementen, statusmelding bij elke stekker.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
- Dit product moet vanwege de veiligheid door een vakman worden geïnstalleerd.
