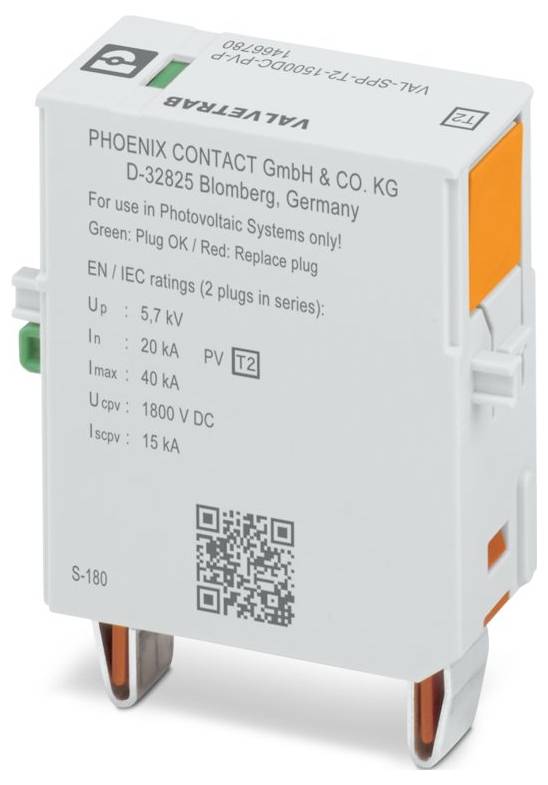

Phoenix Contact 1466780 VAL-SPP-T2-1500DC-PV-P Overspanningsveilige stekker Overspanningsbeveiliging voor: Photovoltaïsc
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Totaal (€ 55,79 / Stuk)
€ 557,85
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Productfamilie: VAL-SPP.
- IEC-TESTKLASSE: PV II;PV T2
- Model: Stekker
- Aantal polen: 1
- Melding overspanningsbeveiliging defect: Optisch
- Aansluitwijze: insteekbaar
- Breedte: 17,5 mm
- Hoogte: 54,2 mm
- Diepte: 61.5 mm
- Deeleenheid: 1 te
- Kleur: lichtgrijs (RAL 7035).
- Brandbaarheidsklasse conform UL 94: V-0
- Materiaal behuizing: PA 6.6-FR 20 % GF
- Beschermingsklasse IPE: ≤ 350 µA AC;≤ 100 µA DC
- Nominale lekstroom in (8/20) µs: 20 kA
- Totale lekstroom ITotal (8/20) µs: 40 kA
- Responstijd ta: ≤ 25 ns
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Veiligheidsklasse: IP20C
- Omgevingstemperatuur (bedrijf): -40 °C- 85 °C
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Hoogte: ≤ 4000 m (amsl)
- Normen/bepalingen: IEC 61643-31
- Nota: 2018
- Montage: op basiselement
- En type: T2
- Voedingssysteem IEC: DC
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: III
- Verontreinigingsgraad: 2
- CTI-waarde van het materiaal: 600
- ISOLATIEMATERIAAL: PA 6.6-FR 20 % GF
- Materiaalgroep: I
- Stroomverbruik in stand-by PC: ≤ 90 MVA
- Maximale lekstroom Imax (8/20) µs: 40 kA
- Beschermingsniveau omhoog: ≤ 5,7 kV (2 stekkers in serie)
- Restspanning Ures: ≤ 5,7 kV (bij in, 2 stekkers in serie);≤ 5 kV (bij 10 kA, 2 stekkers in serie);≤ 4,8 kV (bij 5 kA, 2 stekkers in serie);≤ 4,5 kV (bij 3 kA, 2 stekkers in serie)
- Toegestane luchtvochtigheid (gebruik): 5 %... 95 %
- Schok (bedrijf): 25g (halve sinus / 11 ms / 3x ±X, ±Y, ±Z)
- Trilling (bedrijf): 5g (5-500 Hz / 2,5 uur / XYZ)
- Inbouwplaats: Interieur
- Plaats van de scheifinrichting: Intern
- Toegankelijkheid: Toegankelijk
- SPD-uitvalgedrag: OCFM (afscheidingsfout)
- Veiligheidsschakeling gelijkspanningspagina (DC): Veiligheidsschakeling gelijkspanningspagina (DC)
- Hoogste permanente spanning UCPV: 1800 V DC (2 stekkers in serie)
- Kortsluitvastheid ISCPV: 15000 A
- Nullastspanning UOCSTC: 1500 V DC (2 stekkers in serie)
- Isolatieweerstand Riso: > 5 MΩ (bij 500 V DC)
- Aansluitconfiguratie: Y-configuratie
- Veiligheidsschakeling PV: Veiligheidsschakeling PV
- Continue bedrijfsstroom ICPV: ≤ 100 µA DC
- Omgevingstemperatuur (montage): -5 °C- 50 °C
- Soortnaam
Overspanningsveilige stekker
- Overspanningsbeveiliging voor
Photovoltaïsch systeem
- Lekstroom
20 kA
- Uitvoering
Stekker
IP20C
- Fabrikantnr.
1466780
- Type
2
- Afm.
(b x h x d) 17.5 x 54.2 x 61.5 mm
- Breedte
17.5 mm
- Hoogte
54.2 mm
- Diepte
61.5 mm
- Inhoud
10 stuk(s)
Piece
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3588261 Phoenix Contact 1466780 VAL-SPP-T2-1500DC-PV-P Overspanningsveilige stekker Overspanningsbeveiliging voor: Photovoltaïsc
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3588261 Phoenix Contact 1466780 VAL-SPP-T2-1500DC-PV-P Overspanningsveilige stekker Overspanningsbeveiliging voor: Photovoltaïsc
Omschrijving
Vervangende stekker voor PV-afslijdingscombinaties van de productfamilie val-SPP-T2-1500DC-PV-2+V-UT...
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
- Dit product moet vanwege de veiligheid door een vakman worden geïnstalleerd.
