Name: Phoenix Contact 1724977 Printklem 1.5 mm² Aantal polen 7 Groen 50 stuk(s) Piece
Brand: Phoenix Contact
SKU: 2141012
Availability: BackOrder

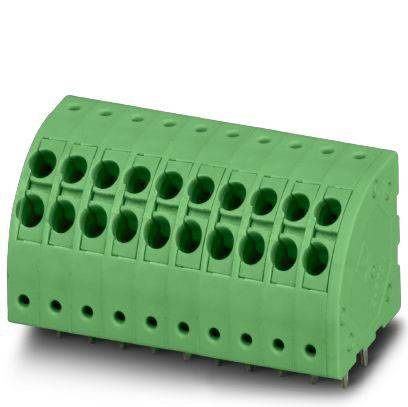

Groene elektrische aansluitblok met meerdere aansluitpunten, gebruikt voor geleiderverbindingen in elektronische schakelingen.

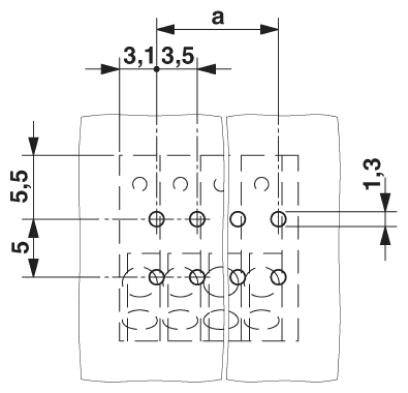

Technische tekening: Hierin wordt de positie van het boorgat weergegeven in centimeters binnen een rechthoekig raster.

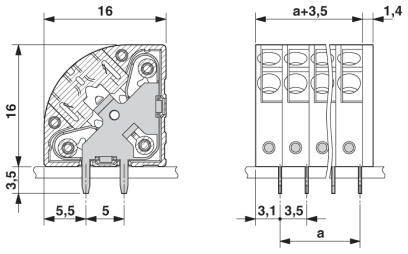

Technische tekening van een stekkerverbinding met afmetingen in millimeters: lengte 16, breedte 5,5, hoogte 3,5. Toont voor- en zijaanzicht.

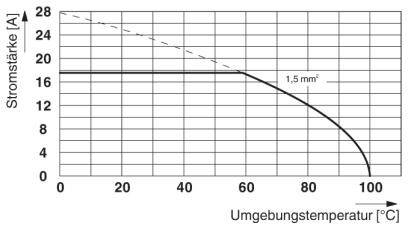

Diagram toont stroomsterkte (A) vs. omgevingstemperatuur (°C). Kabel 1,5 mm²: 18 A bij 20°C, daalt tot 12 A bij 100°C.

1/4

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Printklem

Rastermaat (RM)

3.5 mm

Aantal polen per rij

Aantal polen

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 6 nov.

135 Set(s)

Aantal (Verpakkingsgrootte 50 stuk(s))

Set(s)

Totaal (€ 169,99 / Stuk)

€ 169,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Printplaatklem

Aantal rijen: 1
Inhoud: 50 stuk(s)

Technische specificaties

Montagemethode: golfsolderen
Aantal poorten: 14
Metalen oppervlak soldeergebied (bovenlaag): tin (4 - 8 μm sn)
Isolatiemateriaal: PA
Isolatiemateriaalgroep: I
Bouwhoogte (hoogte zonder soldeerpin): 16 mm
Pinlengte: 3,5 mm
Penafmetingen: 1 x 0,4 mm
Ontwerpspanningspiek (III/3): 2,5 kV
Nominale diameter: 1.5 mm²

: Piece

Type: PTDA 1,5/ 7-3,5

Soortnaam: Printklem

Bijzonderheden: Met push-in-veeraansluiting

Rastermaat (RM): 3.5 mm

Aantal rijen: 1

Aantal polen per rij: 7

Aantal polen: 7

Serie: PTDA

Striplengte (max.): 10 mm

Aansluiting: Push-In-klem
Print

Nominale stroom: 13.5 A

Doorsnede flexibel (min.): 0.2 mm²

Nominale stroom (afgerond): 13.5 A

Doorsnede massief (min.): 0.2 mm²

Doorsnede flexibel (max.): 1.5 mm²

Doorsnede massief (max.): 1.5 mm²

AWG (min.): 24

AWG (max.): 16

Contactmateriaal: Cu-legering, vertind

Materiaal (behuizing): Polyamide

Kleur (specifiek): Groen

Fabrikantnr.: 1724977

Inhoud: 50 stuk(s)

Nominale spanning: 240 V

Breedte: 25.9 mm

Hoogte: 19.5 mm

: 16 mm

UKCA: Ja

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)
