Name: Phoenix Contact 1748066 Female behuizing (kabel) Totaal aantal polen: 11 Rastermaat: 3.81 mm Inhoud: 50 stuk(s)
Brand: Phoenix Contact
SKU: 2209320
Availability: BackOrder

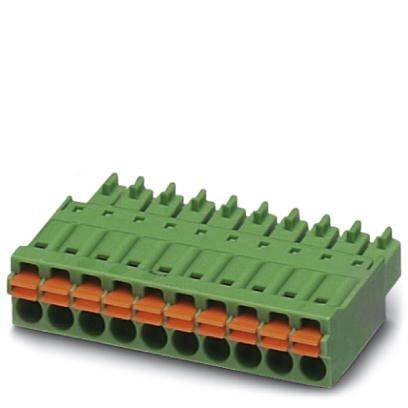

Groen elektrisch stekkermodule met meerdere aansluitingen, gebruikt voor bekabeling in elektronische systemen.

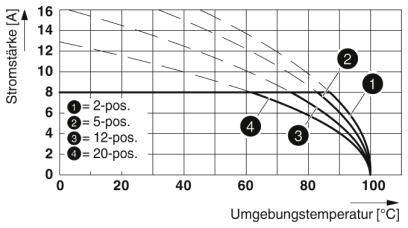

Diagram toont stroomsterkte tegen omgevingstemperatuur in °C. Curves voor 2, 5, 12 en 20 posities. Stroomsterkte daalt met stijgende temperatuur.

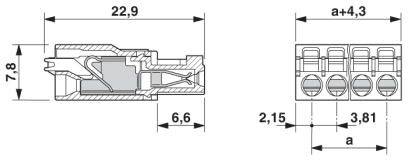

Technische tekening van een elektrische stekkerverbinding met afmetingen: lengte 22,9 mm, hoogte 7,8 mm, breedte rechts 2,15 mm, contactafstand 3,81 mm.

1/3

Afbeelding vergelijkbaar

Soortnaam

Female behuizing (kabel)

Bouwtype

Bus

Aantal rijen

Rastermaat (RM)

3.81 mm

Totaal aantal polen

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 6 nov.

3 Set(s)

Bekijk alternatieven

Aantal (Verpakkingsgrootte 50 stuk(s))

Set(s)

Totaal (€ 285,00 / Stuk)

€ 285,00

incl. btw

Gratis verzending*

Slechts 3 Set(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Connectoren voor printplaten

Inhoud: 50 stuk(s)
Aantal rijen: 1
Totaal aantal polen: 11

Technische specificaties

Aantal poorten: 11
Nominale diameter: 1.5 mm²
Isolatiemateriaalgroep: I
Ontwerpspanningspiek (III/3): 2,5 kV
Stekkersysteem: MINI COMBICON
Vergrendeling: zonder
Aantal potentialen: 11
Bouwhoogte (hoogte zonder soldeerpin): 7,75 mm
Omgevingstemperatuur (montage): -5 °C ... 100 °C
Insteekkracht per pool: ca. 8 N
Trek kracht per pool: ca. 5 N
Insteekcycli: 25

Soortnaam: Female behuizing (kabel)

Bouwtype: Bus

Aantal rijen: 1

Bijzonderheden: Met PUSH-IN-veeraansluiting

Rastermaat (RM): 3.81 mm

Totaal aantal polen: 11

Breedte: 42.35 mm

Nominale stroom: 8 A

Nominale stroom (afgerond): 8 A

Inhoud: 50 stuk(s)

AWG (max.): 16

AWG (min.): 24

Striplengte (max.): 10 mm

Afm.: (l x b x h) 21.9 x 42.35 x 7.75 mm

Aansluiting: Push-In-klem
Veerklem

Fabrikantnr.: 1748066

Kleur (specifiek): Groen

Isolatiemateriaal: PA

Contactmateriaal: Cu-legering, vertind

Contactoppervlak connect: Tin

Nominale spanning: 160 V

Hoogte: 7.75 mm

: 21.9 mm

Max. dwarsdoorsnede: 1.5 mm²

Min. dwarsdoorsnede: 0.2 mm²

Max. temperatuur: +100 °C

Min. temperatuur: -40 °C

Type: FMC 1,5/11-ST-3,81

UKCA: Ja

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Aantal rijen

Breedte

Nominale stroom (afgerond)

Rastermaat (RM)

Totaal aantal polen

Phoenix Contact 1012267 Female behuizing (kabel) Totaal aantal polen: 3 Rastermaat: 2.54 mm Inhoud: 250 stuk(s)

Artikelnummer:2208915

Leverbaar vr. 6 nov.

1 Set(s)Conrad Electronic

8.12 mm

6 A

2.54 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 87,99^*

Phoenix Contact 1015458 Female behuizing (kabel) Totaal aantal polen: 8 Rastermaat: 2.5 mm Inhoud: 100 stuk(s)

Artikelnummer:2208947

Leverbaar di. 1 dec.

Conrad Electronic

14.46 mm

6 A

2.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 89,99^*

Phoenix Contact 1015460 Female behuizing (kabel) Totaal aantal polen: 6 Rastermaat: 2.5 mm Inhoud: 100 stuk(s)

Artikelnummer:2208948

Leverbaar vr. 6 nov.

239 Set(s)Conrad Electronic

19.46 mm

6 A

2.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 69,99^*

Phoenix Contact 1015461 Female behuizing (kabel) Totaal aantal polen: 5 Rastermaat: 2.5 mm Inhoud: 100 stuk(s)

Artikelnummer:2208949

Leverbaar di. 1 dec.

Conrad Electronic

21.96 mm

6 A

2.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 57,99^*

Phoenix Contact 1015462 Female behuizing (kabel) Totaal aantal polen: 4 Rastermaat: 2.5 mm Inhoud: 250 stuk(s)

Artikelnummer:2208950

Leverbaar vr. 6 nov.

1 Set(s)Conrad Electronic

24.46 mm

6 A

2.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 119,99^*

Phoenix Contact 1015463 Female behuizing (kabel) Totaal aantal polen: 3 Rastermaat: 2.5 mm Inhoud: 250 stuk(s)

Artikelnummer:2208951

Leverbaar vr. 6 nov.

13 Set(s)Conrad Electronic

26.96 mm

6 A

2.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 87,99^*

Phoenix Contact 1015464 Female behuizing (kabel) Totaal aantal polen: 2 Rastermaat: 2.5 mm Inhoud: 250 stuk(s)

Artikelnummer:2208952

Leverbaar vr. 6 nov.

17 Set(s)Conrad Electronic

29.46 mm

6 A

2.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 65,99^*

Phoenix Contact 1702162 Female behuizing (kabel) Totaal aantal polen: 3 Rastermaat: 7.62 mm Inhoud: 50 stuk(s)

Artikelnummer:2209280

Leverbaar vr. 6 nov.

67 Set(s)Conrad Electronic

20.81 mm

12 A

7.62 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 234,99^*

Phoenix Contact 1704939 Female behuizing (kabel) Totaal aantal polen: 7 Rastermaat: 3.5 mm Inhoud: 250 stuk(s)

Artikelnummer:2209282

Leverbaar vr. 6 nov.

10 Set(s)Conrad Electronic

25.3 mm

8 A

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.175,00^*

Phoenix Contact 1705849 Female behuizing (kabel) Totaal aantal polen: 2 Rastermaat: 5.08 mm Inhoud: 50 stuk(s)

Artikelnummer:2209283

Leverbaar vr. 6 nov.

127 Set(s)Conrad Electronic

10.06 mm

12 A

5.08 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 144,99^*

Documenten en downloads

Datablad

Datablad 2209320 Phoenix Contact 1748066 Female behuizing (kabel) Totaal aantal polen: 11 Rastermaat: 3.81 mm Inhoud: 50 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209320 Phoenix Contact 1748066 Female behuizing (kabel) Totaal aantal polen: 11 Rastermaat: 3.81 mm Inhoud: 50 stuk(s)

Omschrijving

Montage zonder gereedschap, tijdbesparende push-in-aansluiting. Gedefinieerde contactkracht garandeert gedurende lange tijd stabiele contactering. Intuïtief te bedienen door kleurige drukknop. Bediening en geleideraansluiting vanuit één richting maakt de integratie in het front van het apparaat.

De teksten voor dit artikel zijn automatisch vertaald.
