Phoenix Contact 1779725 Female behuizing (kabel) Totaal aantal polen: 10 Rastermaat: 5 mm Inhoud: 1 stuk(s) kopen ? Conrad Electronic

Groene elektrische aansluitklem met meerdere aansluitpunten, gebruikt voor het verbinden van elektrische geleiders in schakelingen.

Afbeelding vergelijkbaar

Technische tekening van een aansluitblok met afmetingen: 27,2 x 15 x 8,3 mm. Afstand tussen aansluitingen: 5 mm. Bevat twee aanzichten.

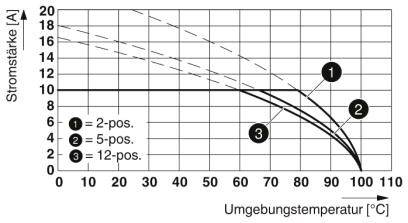

Diagram toont stroomsterkte [A] vs. omgevingstemperatuur [°C] met drie curven: 2-pos., 5-pos., 12-pos. Afname van stroomsterkte bij stijgende temperatuur.

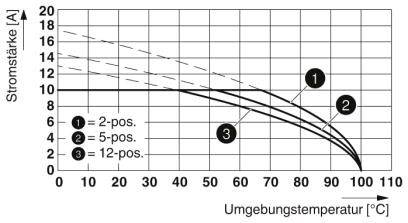

Diagram toont stroomsterkte [A] ten opzichte van omgevingstemperatuur [°C]. Drie curves voor '2-pos.', '5-pos.' en '12-pos.', afnemend bij hogere temperatuur.

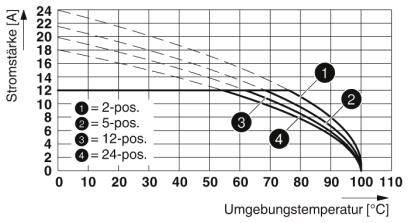

Diagram: Stroomsterkte in Ampère (Y-as) vs. Omgevingstemperatuur in graden Celsius (X-as). Lijnen tonen afname bij stijgende temperatuur voor 2-, 5-, 12- en 24-polige verbindingen.

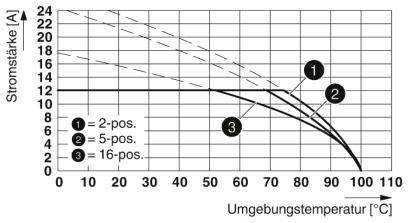

Diagram toont stroombelastbaarheid in ampère (A) afhankelijk van de omgevingstemperatuur in graden Celsius (°C) voor 2-, 5- en 16-polige verbindingen.

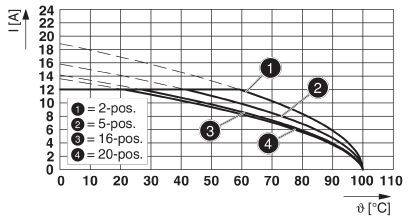

Diagram toont stroombelastbaarheid (I in Ampère) bij verschillende temperaturen (ϑ in °C). Lijnen vertegenwoordigen verschillende posities (2 tot 20 pos.).

1/7

Afbeelding vergelijkbaar

Soortnaam

Female behuizing (kabel)

Bouwtype

Bus

Aantal rijen

Rastermaat (RM)

5 mm

Totaal aantal polen

Datasheet (PDF)

Onbekende levertijd

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 14,04 / Stuk)

€ 14,87

-6 %

€ 14,04

excl. btw

Juridisch probleem melden

Highlights & Details

Connector voor printplaten

Inhoud: 1 stuk(s)
Aantal rijen: 1
Totaal aantal polen: 10

Technische specificaties

Aantal aansluitingen: 10
Nominale diameter: 2.5 mm²
Isolatiemateriaalgroep: I
Nominale stootspanning (III/3): 4 kV
Stekkersysteem: Classic Combicon
Vergrendeling: schroefflens
Aantal potentialen: 10
Constructiehoogte (hoogte zonder soldeerpen): 15 mm
Omgevingstemperatuur (montage): -5 °C- 100 °C
Steekkracht per pool circa: 8 N
Trekkracht per pool circa: 6 N
Insteekcycli: 25

Soortnaam: Female behuizing (kabel)

Bouwtype: Bus

Aantal rijen: 1

Rastermaat (RM): 5 mm

Totaal aantal polen: 10

Breedte: 59.8 mm

Nominale stroom: 12 A

Nominale stroom (afgerond): 12 A

Inhoud: 1 stuk(s)

AWG (max.): 12

AWG (min.): 24

Striplengte (max.): 10 mm

Afm.: (l x b x h) 27.2 x 59.8 x 15 mm

Aansluiting: Schroeven

Afm. schroefdraad: M2.5

Fabrikantnr.: 1779725

Kleur (specifiek): Groen

Isolatiemateriaal: PA

Contactmateriaal: Cu-legering, vertind

Contactoppervlak connect: Tin

Nominale spanning: 320 V

Hoogte: 15 mm

: 27.2 mm

Max. dwarsdoorsnede: 2.5 mm²

Min. dwarsdoorsnede: 0.2 mm²

Max. temperatuur: +100 °C

Min. temperatuur: -40 °C

Type: FRONT-MSTB 2,5/10-STF

Documenten en downloads

Datablad

Datablad 2209350 Phoenix Contact 1779725 Female behuizing (kabel) Totaal aantal polen: 10 Rastermaat: 5 mm Inhoud: 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209350 Phoenix Contact 1779725 Female behuizing (kabel) Totaal aantal polen: 10 Rastermaat: 5 mm Inhoud: 1 stuk(s)

Omschrijving

Bekend aansluitprincipe maakt wereldwijd gebruik mogelijk. Geoptimaliseerd voor krappe inbouwsituaties: bediening en kabelaansluiting van één kant. Schroefbare flens voor maximale mechanische stabiliteit. Geringe opwarming door maximale contactkracht. Voor de aansluiting van twee geleiders.
