Name: Phoenix Contact 1984714 Printklem 1.5 mm² Aantal polen 12 Groen 50 stuk(s) Piece
Brand: Phoenix Contact
SKU: 2209566
Availability: BackOrder

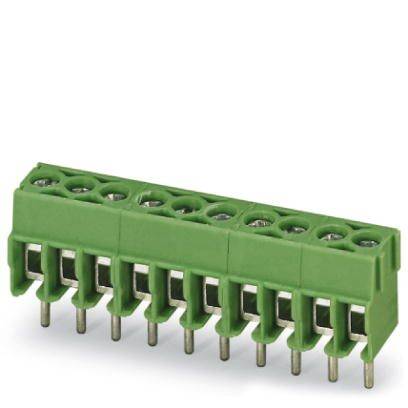

Groene connector voor printplaten, met 10 pinnen en schroefklemmen bovenaan, gebruikt voor het veilig aansluiten van elektrische leidingen.

Diagram toont stroomsterkte tegen omgevingstemperatuur voor een kabel met 1,5 mm² doorsnede. Stroomsterkte daalt bij temperaturen boven 25 °C.

Technische tekening van twee onderdelen met afmetingen: breedte 3,5, hoogtes 1,75 en 1,2, de afstand 'a' is niet gespecificeerd.

1/3

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Printklem

Rastermaat (RM)

3.5 mm

Aantal polen per rij

Aantal polen

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 12 nov.

Aantal (Verpakkingsgrootte 50 stuk(s))

Set(s)

Totaal (€ 134,99 / Stuk)

€ 134,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Printplaatklem

Aantal rijen: 1
Inhoud: 50 stuk(s)

Technische specificaties

Schroefdraad: M2
Montagemethode: golfsolderen
Aantal poorten: 12
Insteekbaar: nee
Aantrekkoppel: 0,22 Nm ... 0,25 Nm
Oppervlaktestructuur: galvanisch vertind
Metalen oppervlak soldeergebied (bovenlaag): tin (3 - 12 μm sn)
Isolatiemateriaal: PA
Isolatiemateriaalgroep: I
Bouwhoogte (hoogte zonder soldeerpin): 9,15 mm
Pinlengte: 4,5 mm
Penafmetingen: ø 0,9 mm
Ontwerpspanningspiek (III/3): 2,5 kV
Nominale diameter: 1.5 mm²

: Piece

Type: PT 1,5/12-3,5-H

Soortnaam: Printklem

Bijzonderheden: Met draadbeschermbeugel

Rastermaat (RM): 3.5 mm

Aantal rijen: 1

Aantal polen per rij: 12

Aantal polen: 12

Striplengte (max.): 5 mm

Aansluiting: Schroeven
Print

Nominale stroom: 17.5 A

Doorsnede flexibel (min.): 0.2 mm²

Nominale stroom (afgerond): 17.5 A

Doorsnede massief (min.): 0.2 mm²

Doorsnede flexibel (max.): 1.5 mm²

Doorsnede massief (max.): 1.5 mm²

AWG (min.): 26

AWG (max.): 16

Contactmateriaal: Cu-legering, vertind

Materiaal (behuizing): Polyamide

Kleur (specifiek): Groen

Fabrikantnr.: 1984714

Inhoud: 50 stuk(s)

Nominale spanning: 200 V

Breedte: 42 mm

Hoogte: 13.65 mm

: 7.55 mm

UKCA: Ja

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Aansluiting

Aantal polen

Aantal polen per rij

Aantal rijen

Nominale stroom (afgerond)

Rastermaat (RM)

Verpakkingswijze

Phoenix Contact 1017492 Printklem 2.5 mm² Aantal polen 3 Groen 50 stuk(s) Piece

Artikelnummer:2208956

Leverbaar wo. 16 dec.

Conrad Electronic

Schroeven

24 A

5.08 mm

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 71,99^*

Phoenix Contact 1017493 Printklem 2.5 mm² Aantal polen 4 Groen 50 stuk(s) Piece

Artikelnummer:2208957

Leverbaar wo. 16 dec.

Conrad Electronic

Schroeven

24 A

5.08 mm

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 91,99^*

Phoenix Contact 1017495 Printklem 2.5 mm² Aantal polen 6 Groen 50 stuk(s) Piece

Artikelnummer:2208958

Leverbaar do. 24 dec.

Conrad Electronic

Schroeven

24 A

5.08 mm

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 139,99^*

Phoenix Contact 1017504 Printklem 4 mm² Aantal polen 3 Groen 50 stuk(s) Piece

Artikelnummer:2208959

Leverbaar vr. 6 nov.

1 Set(s)Conrad Electronic

Push-In-klem

32 A

5.08 mm

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 71,99^*

Phoenix Contact 1017506 Printklem 4 mm² Aantal polen 5 Groen 50 stuk(s)

Artikelnummer:2208960

Leverbaar di. 5 jan. 2027

Conrad Electronic

Push-In-klem

32 A

5.08 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 119,99^*

Phoenix Contact 1017507 Printklem 4 mm² Aantal polen 6 Groen 50 stuk(s) Piece

Artikelnummer:2208961

Leverbaar vr. 6 nov.

40 Set(s)Conrad Electronic

Push-In-klem

32 A

5.08 mm

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 139,99^*

Phoenix Contact 1017519 Printklem 6 mm² Aantal polen 6 Groen 50 stuk(s) Piece

Artikelnummer:2208962

Leverbaar wo. 16 dec.

Conrad Electronic

Schroeven

41 A

6.35 mm

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 179,99^*

Phoenix Contact 1700354 Printklem 2.5 mm² Aantal polen 5 Groen 20 stuk(s) Piece

Artikelnummer:2209278

Leverbaar do. 24 dec.

Conrad Electronic

Schroeven

24 A

5 mm

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 109,99^*

Phoenix Contact 1705966 Printklem Aantal polen 7 Groen 50 stuk(s)

Artikelnummer:2209284

Leverbaar vr. 6 nov.

205 Set(s)Conrad Electronic

Schroeven

3.81 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 149,99^*

Phoenix Contact 1706222 Printklem 0.34 mm² Aantal polen 7 Groen 50 stuk(s) Piece

Artikelnummer:2209286

Leverbaar do. 14 jan. 2027

Conrad Electronic

IDC

5 A

3.81 mm

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 99,99^*

Documenten en downloads

Datablad

Datablad 2209566 Phoenix Contact 1984714 Printklem 1.5 mm² Aantal polen 12 Groen 50 stuk(s) Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209566 Phoenix Contact 1984714 Printklem 1.5 mm² Aantal polen 12 Groen 50 stuk(s) Piece

Omschrijving

Bekend aansluitprincipe maakt wereldwijd gebruik. Geringe opwarming door de hoogste contactkracht. Groot klemvermogen door rechthoekige klemruimte. Maakt aansluiting mogelijk van twee geleiders. Zijwaartse arretering maakt individuele samenstelling van verschillende aantallen polen.

De teksten voor dit artikel zijn automatisch vertaald.
