Name: Phoenix Contact 1996155 Female behuizing (kabel) Totaal aantal polen: 5 Rastermaat: 7.62 mm Inhoud: 50 stuk(s)
Brand: Phoenix Contact
SKU: 2209583
Availability: BackOrder

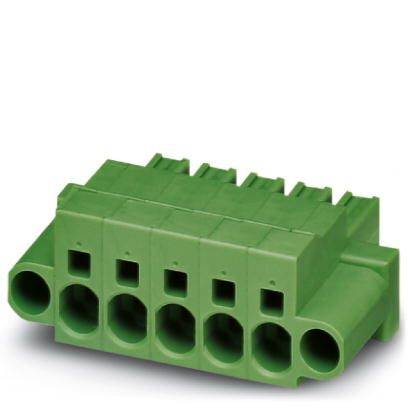

Groene elektrische stekkerverbinding met vijf aansluitbussen, gebruikt voor het aansluiten van kabels in elektrische apparaten.

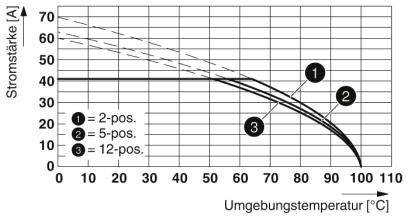

Diagram toont stroomsterkte [A] tegen omgevingstemperatuur [°C]. Drie curves: '2-pos.', '5-pos.', '12-pos.' Afname van stroomsterkte met stijgende temperatuur.

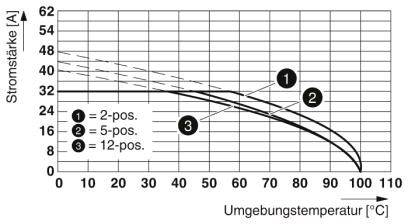

Diagram toont de stroomsterkte in ampère afhankelijk van de omgevingstemperatuur in graden Celsius voor drie schakelaapstanden (2, 5, 12).

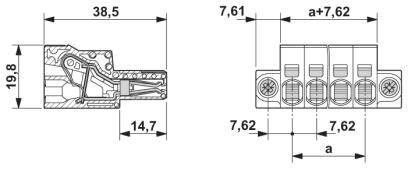

Technische tekening met afmetingen van een elektrische connector. Details tonen breedte, lengte en gatenafstanden.

1/4

Afbeelding vergelijkbaar

Soortnaam

Female behuizing (kabel)

Bouwtype

Bus

Aantal rijen

Rastermaat (RM)

7.62 mm

Totaal aantal polen

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 6 nov.

11 Set(s)

Aantal (Verpakkingsgrootte 50 stuk(s))

Set(s)

Totaal (€ 319,00 / Stuk)

€ 319,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Connectoren voor printplaten

Inhoud: 50 stuk(s)
Aantal rijen: 1
Totaal aantal polen: 5

Technische specificaties

Aantal aansluitingen: 5
Nominale diameter: 6 mm²
Isolatiemateriaalgroep: I
Ontwerpspanningspiek (III/3): 8 kV
Stekkersysteem: POWER COMBICON 5
Vergrendeling: schroefflens
Aantal potentialen: 5
Bouwhoogte (hoogte zonder soldeerpin): 19,8 mm
Omgevingstemperatuur (montage): -5 °C ... 100 °C
Insteekkracht per pool: ca. 5 N
Trek kracht per pool: ca. 4 N
Insteekcycli: 50

Soortnaam: Female behuizing (kabel)

Bouwtype: Bus

Aantal rijen: 1

Bijzonderheden: Met PUSH-IN-veeraansluiting

Rastermaat (RM): 7.62 mm

Totaal aantal polen: 5

Breedte: 53.32 mm

Nominale stroom: 41 A

Nominale stroom (afgerond): 41 A

Inhoud: 50 stuk(s)

AWG (max.): 8

AWG (min.): 24

Striplengte (max.): 15 mm

Afm.: (l x b x h) 38.5 x 53.32 x 19.8 mm

Aansluiting: Push-In-klem
Veerklem

Fabrikantnr.: 1996155

Kleur (specifiek): Groen

Isolatiemateriaal: PA

Contactmateriaal: Cu-legering, vertind

Contactoppervlak connect: Tin

Nominale spanning: 1000 V

Hoogte: 19.8 mm

: 38.5 mm

Max. dwarsdoorsnede: 10 mm²

Min. dwarsdoorsnede: 0.2 mm²

Max. temperatuur: +100 °C

Min. temperatuur: -40 °C

Type: SPC 5/ 5-STF-7,62

UKCA: Ja

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Aantal rijen

Breedte

Nominale stroom (afgerond)

Rastermaat (RM)

Totaal aantal polen

Phoenix Contact 1012267 Female behuizing (kabel) Totaal aantal polen: 3 Rastermaat: 2.54 mm Inhoud: 250 stuk(s)

Artikelnummer:2208915

Leverbaar vr. 6 nov.

1 Set(s)Conrad Electronic

8.12 mm

6 A

2.54 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 87,99^*

Phoenix Contact 1015458 Female behuizing (kabel) Totaal aantal polen: 8 Rastermaat: 2.5 mm Inhoud: 100 stuk(s)

Artikelnummer:2208947

Leverbaar di. 1 dec.

Conrad Electronic

14.46 mm

6 A

2.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 89,99^*

Phoenix Contact 1015460 Female behuizing (kabel) Totaal aantal polen: 6 Rastermaat: 2.5 mm Inhoud: 100 stuk(s)

Artikelnummer:2208948

Leverbaar vr. 6 nov.

239 Set(s)Conrad Electronic

19.46 mm

6 A

2.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 69,99^*

Phoenix Contact 1015461 Female behuizing (kabel) Totaal aantal polen: 5 Rastermaat: 2.5 mm Inhoud: 100 stuk(s)

Artikelnummer:2208949

Leverbaar di. 1 dec.

Conrad Electronic

21.96 mm

6 A

2.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 57,99^*

Phoenix Contact 1015462 Female behuizing (kabel) Totaal aantal polen: 4 Rastermaat: 2.5 mm Inhoud: 250 stuk(s)

Artikelnummer:2208950

Leverbaar vr. 6 nov.

1 Set(s)Conrad Electronic

24.46 mm

6 A

2.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 119,99^*

Phoenix Contact 1015463 Female behuizing (kabel) Totaal aantal polen: 3 Rastermaat: 2.5 mm Inhoud: 250 stuk(s)

Artikelnummer:2208951

Leverbaar vr. 6 nov.

13 Set(s)Conrad Electronic

26.96 mm

6 A

2.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 87,99^*

Phoenix Contact 1015464 Female behuizing (kabel) Totaal aantal polen: 2 Rastermaat: 2.5 mm Inhoud: 250 stuk(s)

Artikelnummer:2208952

Leverbaar vr. 6 nov.

17 Set(s)Conrad Electronic

29.46 mm

6 A

2.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 65,99^*

Phoenix Contact 1702162 Female behuizing (kabel) Totaal aantal polen: 3 Rastermaat: 7.62 mm Inhoud: 50 stuk(s)

Artikelnummer:2209280

Leverbaar vr. 6 nov.

67 Set(s)Conrad Electronic

20.81 mm

12 A

7.62 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 234,99^*

Phoenix Contact 1704939 Female behuizing (kabel) Totaal aantal polen: 7 Rastermaat: 3.5 mm Inhoud: 250 stuk(s)

Artikelnummer:2209282

Leverbaar vr. 6 nov.

10 Set(s)Conrad Electronic

25.3 mm

8 A

3.5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.175,00^*

Phoenix Contact 1705849 Female behuizing (kabel) Totaal aantal polen: 2 Rastermaat: 5.08 mm Inhoud: 50 stuk(s)

Artikelnummer:2209283

Leverbaar vr. 6 nov.

127 Set(s)Conrad Electronic

10.06 mm

12 A

5.08 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 144,99^*

Documenten en downloads

Datablad

Datablad 2209583 Phoenix Contact 1996155 Female behuizing (kabel) Totaal aantal polen: 5 Rastermaat: 7.62 mm Inhoud: 50 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209583 Phoenix Contact 1996155 Female behuizing (kabel) Totaal aantal polen: 5 Rastermaat: 7.62 mm Inhoud: 50 stuk(s)

Omschrijving

Montage zonder gereedschap, tijdbesparende push-in-aansluiting. Gedefinieerde contactkracht garandeert gedurende lange tijd stabiele contactering. Door vaste schroevendraaier geopende klemruimte maakt een comfortabel geleideraansluiting. Geïntegreerde stalen bovenveer extra veiligheid bij temperatuur- en vermogensschommelingen. Geoptimaliseerd voor krappe inbouwsituaties: bediening en geleideraansluiting vanuit één richting. Vastschroefbare flens voor de hoogste mechanische stabiliteit. 600 V UL-goedkeuring bij de kleinste afmetingen.

De teksten voor dit artikel zijn automatisch vertaald.
