Name: Phoenix Contact 2905416 FLT-SEC-P-T1-2C-350/25-FM Combi-afleider 1 stuk(s)
Brand: Phoenix Contact
SKU: 3579768
Availability: SoldOut

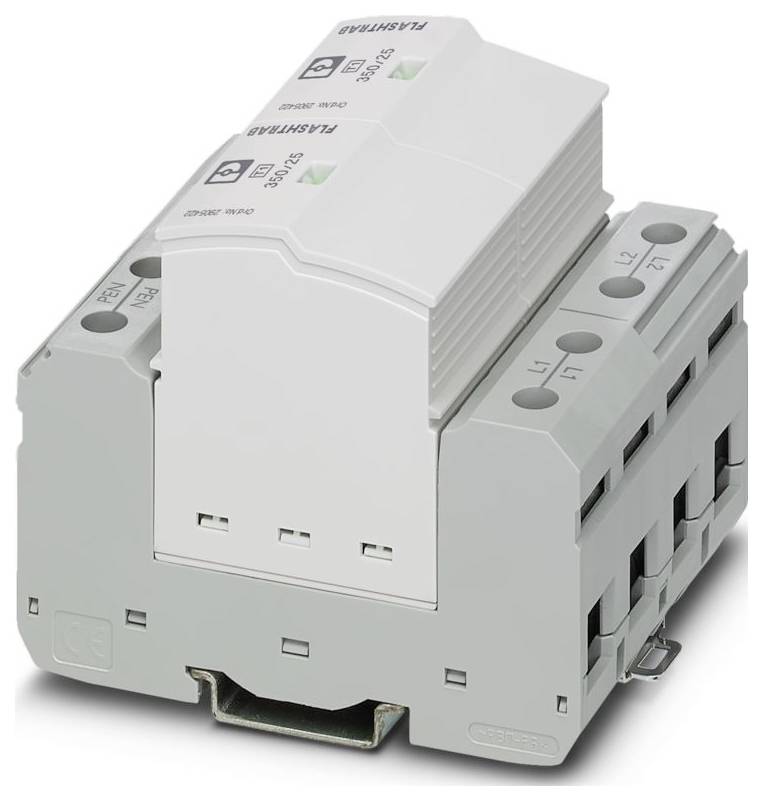

Een grijs, modulair elektronisch apparaat met meerdere sleuven en labels gemonteerd op een DIN-rail, gebruikt voor circuitbeveiliging of besturing.

Afbeelding vergelijkbaar

Datasheet (PDF)

Niet beschikbaar

Totaal (€ 541,32 / Stuk)

€ 541,32

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Familie van producten: De familie van seconde
IEC-TESTKLASSE: I / II;I;T1 / T2;T1
Model: DIN-railmodule tweedelig insteekbaar
Aantal polen: 2
Melding overspanningsbeveiliging defect: Optisch, telecommunicatiecontact
NOMINALE SPANNING UN: 240/415 V AC (TN-C)
Weergave / melding op afstand: Weergave / melding op afstand
Schakelfunctie: wisselcontact
Aansluitmethode: Stek-/schroefaansluiting via COMBICON
Schroefdraad: M2
Aanhaalmoment: 40 lbf-in.
Kabeldoorsnede soepel: 0,14 mm² ... 1,5 mm²
Kabeldoorsnede stijf: 0,14 mm² ... 1,5 mm²
Printplaat doorsnede AWG: 3 ... 2
Breedte: 71,2 mm
Hoogte: 95,2 mm
Diepte: 74.5 mm
Deeleenheid: 4 te
Brandbaarheidsklasse conform UL 94: V-0
Materiaal behuizing: PA 6.6-FR 20 % GF;PBT-FR
Mechanische gegevens: Mechanische gegevens
Open zijwand: Nee
Werkingsrichting: 2L-PEN
Hoogste permanente spanning UC: 350 V AC
Nominale lekstroom in (8/20) µs: 25 kA
Totale lekstroom ITotal (10/350) µs: 50 kA
Responstijd ta: ≤ 100 ns
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20 (alleen bij gebruik van alle klemaansluitingen)
Omgevingstemperatuur (bedrijf): -40 °C- 80 °C
Omgevingstemperatuur (opslag/transport): -40 °C... 80 °C
Hoogte: ≤ 2000 m (amsl)
Normen/bepalingen: En 61643-11
Nota: 2012
Montagemethode: draagrail: 35 mm
EN TYPE: T1 / T2;T1
VOEDINGSSYSTEEM IEC: TN-C
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: III
Verontreinigingsgraad: 2
Nominale frequentie FN: 50 Hz (60 Hz)
CTI-waarde van het materiaal: 600
ISOLATIEMATERIAAL: PA6.6-FR 20% GF;PBT-FR
Materiaalgroep: I
BESCHERMINGSPADEN: L-L;L-G
Maximale lekstroom Imax (8/20) µs: 50 kA
Flitserteststroom (10/350) µs, lading: 12,5 AS
Flitserteststroom (10/350) µs, specifieke energie: 160 kJ/Ω
Flitserteststroom (10/350) µs, stroomgeleidingswaarde Iimp: 25 kA
Doorlaat IFI: 100 kA (264 V AC)
Beschermingsniveau omhoog: ≤ 1,5 kV
Restspanning ures: ≤ 1,5 kV (bij in)
Reactiestootspanning bij 6 kV (1,2/50) µs: ≤ 1,5 kV
TOV-gedrag bij UT: 415 V AC (5 s / witstand-modus);457 V AC (120 min / witstand-modus)
Toegestane luchtvochtigheid (gebruik): 5 %... 95 %
Schok (bedrijf): 30 g (halve sinus / 11 ms / 3x ±X, ±Y, ±Z)
Trilling (bedrijf): 5g (5 - 500 Hz / 2,5 uur / X, Y, Z)
UL specificaties: UL specificaties
Energiedistributiesysteem: Delta;Wye;Split fase
Nominale frequentie: 50/60 Hz
SPD type: 2CA
Aanwijzing aansluiting: Defectinterconnector
Voedingsspanning: 125 V/AC
Bedrijfsstroom: 10 mA AC ... 1 A AC;1 A DC (30 V DC)
Isoleerlengte: 7 mm
Defectinterceptie contact: Defectinters contact
Nominale laststroom IL: 50 A.
Kortsluitvastheid ISCCR: 100 kA (264 V AC)
Maximale voorzekering bij V-doorverbindingsbedrading: 125 A (GG)
Maximale voorzekering voor bedrading van bedrading bedrading bedrading: 315 A (GG)
Maximale continue spanning MCOV (L-G): 350 V AC
NOMINALE SPANNING: 240 V AC;240/415 V AC ;120/240 V AC
UL-weergave / melding op afstand: UL-weergave / melding op afstand
BEDRIJFSSTROOM AC: 1 A AC
UL-aansluitgegevens: UL-aansluitgegevens
Maximale continue spanning MCOV (L-L): 700 V AC
Algemeen: Algemeen
Aanvullende technische gegevens: Aanvullende technische gegevens
EN 61643-11: EN 61643-11
Kleur (stekker): Lichtgrijs (RAL 7035)
Kleur (basiselement): Grijs (RAL 7042)
Kortsluitvastheid (SCCR): 50 kA
NOMINALE SPANNINGSBEVEILIGING VPR (L-L): 2000 V.
NOMINALE SPANNINGSBEVEILIGING VPR (L-G): 1500 V.
Nominale lekstroom in: 20 kA

Soortnaam: Combi-afleider

Nominale spanning: 240 V/AC
415 V/AC
120 V/AC

Uitvoering: DIN-railmodule tweedelig insteekbaar

: IP20

Fabrikantnr.: 2905416

Type: 1+2

Afm.: (b x h x d) 71.2 x 95.2 x 74.5 mm

Breedte: 71.2 mm

Hoogte: 95.2 mm

Diepte: 74.5 mm

Inhoud: 1 stuk(s)

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3579768 Phoenix Contact 2905416 FLT-SEC-P-T1-2C-350/25-FM Combi-afleider 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3579768 Phoenix Contact 2905416 FLT-SEC-P-T1-2C-350/25-FM Combi-afleider 1 stuk(s)

Omschrijving

Insteekbare en lekvrije bliksemafleider, conform Type 1 / Class I, voor 2-fasige voedingsnetwerken met een combinatie van verlegde PE en N in een geleider (L1, L2, PEN).
