Afbeelding vergelijkbaar

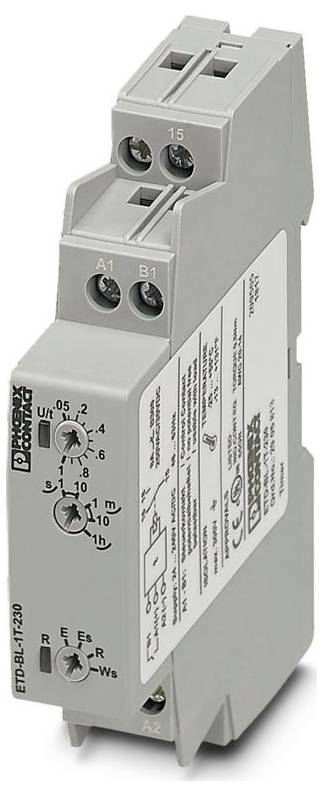

Phoenix Contact 2905813 ETD-BL-1T-230 Tijdrelais Multifunctioneel 1 stuk(s) 1x wisselcontact
Soortnaam
Tijdrelais
Uitvoering
Multifunctioneel
Min. voedingsspanning
24 V DC/AC
Max. voedingsspanning
240 V DC/AC
Contactsoort
1x wisselcontact
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 79,99 / Stuk)
€ 79,99
incl. btw
Incl. 14 dagen retourrecht
Technische specificaties
- Aansluitmethode: schroefaansluiting
- Aanhaalmoment: 1 Nm- 1 Nm
- Kabeldoorsnede soepel: 0,5 mm² ... 2.5 mm²
- Kabeldoorsnede stijf: 0,5 mm² ... 2.5 mm²
- Kabeldoorsnede AWG: 20... 14
- Breedte: 17,5 mm
- Hoogte: 89,5 mm
- Diepte: 65.5 mm
- Kleur: Grijs (RAL 7042)
- Brandbaarheidsklasse conform UL 94: V0
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Omgevingstemperatuur (bedrijf): -25 °C- 55 °C
- Omgevingstemperatuur (opslag/transport): -25 °C... 70 °C.
- Normen/bepalingen: En 50178
- Montagemethode: Montagemethode
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: III
- Verontreinigingsgraad: 2
- Toegestane luchtvochtigheid (gebruik): 15 %... 85%
- Nominale frequentie: 48 Hz ... 63 Hz
- Aanwijzing aansluiting: Potentiaalvastlopen, klemmen A1-B1
- Isoleerlengte: 8 mm
- Inbouwpositie: willekeurig
- Etikettering: UL 508 listed
- UL, USA/Canada: UL, USA/Canada
- Bedrijfsmodus: 100% ED
- CE: CE
- Certificaat: UKCA-conform
- INGANGSSPANNINGSBEREIK: 24 V AC/DC ... 240 V AC/DC -15 % ... +10 %
- Nominaal opgenomen vermogen: 4 VA
- Functie: E: Inschakelvertraging;RS: Terugschakelvertraging met stuurcontact;ES: Inschakelvertraging met stuurcontact;WS: Inschakelvertraging met stuurcontact
- Montage-instructie: Op standaardrail NS 35 conform en 60715
- Elektromagnetische compatibiliteit: Conformiteit met EMC-richtlijn
- Laagspanningsrichtlijn: Conformiteit met NS-richtlijn
- Straling van de horsmakreel: Straling van de horsmakreel
- Immuniteit EN 61000-6-2
- Schakelspanning maximaal: 250 V AC (volgens IEC 60664-1)
- Statusindicatie: LED groen (Power);LED geel (relais actief)
- Isolatie: basisisolatie
- Contactuitvoering: 1 potentiaalvrije wisselaar
- UKCA: UKCA
- Schakelen: Schakelen
- Levensduur mechanisch: 15x 106 schakelcycli
- Uitschakelvermogen (ohmse belasting) maximaal: 1250 VA (5 A / 250 V AC)
- Levensduur elektrisch: 1x 105 schakelcycli
- Uitgangszekering: 5 A (koppeling)
- Hersteltijd: 100 ms
- Basisnauwkeurigheid: ± 1 % (van de volledige schaal)
- Herhaalbaarheid: ≤ 0,5 % ± 5 ms
- Instelbereik tijd: 50 ms ... 1 uur (5 eindbereiken)
- Instelnauwkeurigheid: ≤ 5 % (van volledige schaal)
- Belastingen: Belastingen
- Belastingimpulslengte: ≥ 50 ms (DC);≥ 100 ms (AC)
- Testspanning relaiswikkeling/relaiscontact: 4 kV
- Temperatuurcoëfficiënt typisch: ≤ 0,01 %/K
- Beschermingsklasse (behuizing): IP40 (behuizing)
- Beschermingsklasse (aansluitklemmen): IP20 (aansluitklemmen)
- Soortnaam
Tijdrelais
- Type
ETD-BL-1T-230
- Uitvoering
Multifunctioneel
- Aansluiting
Schroeven
- Min. voedingsspanning
24 V DC/AC
- Max. voedingsspanning
240 V DC/AC
- Voedingsspanning
24 - 240 V DC/AC
1x wisselcontact
- Breedte
17.5 mm
- Hoogte
89.5 mm
- Diepte
65.5 mm
- Afm.
(b x h x d) 17.5 x 89.5 x 65.5 mm
- Inhoud
1 stuk(s)
Documenten en downloads
Datablad
Datablad 3579836 Phoenix Contact 2905813 ETD-BL-1T-230 Tijdrelais Multifunctioneel 1 stuk(s) 1x wisselcontact
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3579836 Phoenix Contact 2905813 ETD-BL-1T-230 Tijdrelais Multifunctioneel 1 stuk(s) 1x wisselcontact
Omschrijving
Compact multifunctioneel tijdrelais met 4 functies en een instelbaar tijdbereik (50 ms - 1 uur), met schroefaansluiting, 1 wisselcontact
