Name: Phoenix Contact 2909576 DIN-rail netvoeding 24 V 2.5 A 60 W Inhoud 1 stuk(s)
Brand: Phoenix Contact
SKU: 2141050
Availability: BackOrder

Elektronisch onderdeel 'QUINT POWER', een voeding van Phoenix Contact, toont ingangen en uitgangen links en technische specificaties rechts.

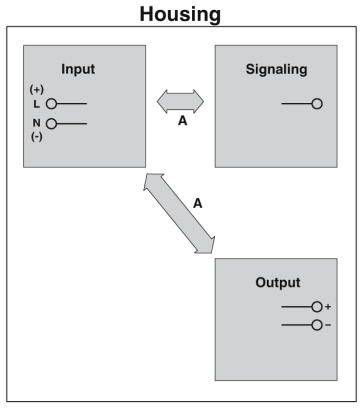

Aansluitschema met de drie componenten: 'Input' met L, N, (-), 'Signaling' met een punt, en 'Output' met +, -. Twee pijlen geven verbindingen aan.

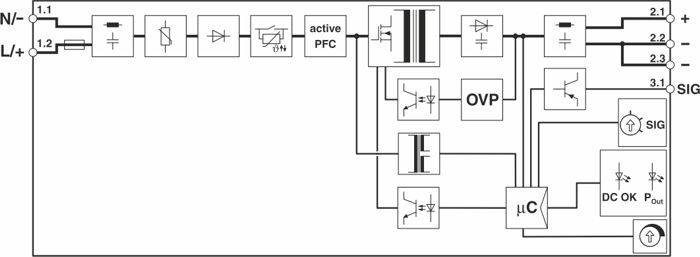

'Principeschema van een voeding met actieve vermogensfactorcorrectie (PFC), overspanningsbeveiliging (OVP) en microcontroller (µC).'

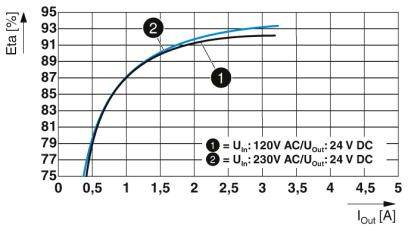

Diagram toont rendementscurve van een voedingsapparaat. X-as: Uitgangsstroom 'I_out [A]'. Y-as: Rendement 'Eta [%]'. Twee curven, 1: U_in 120V, 2: U_in 230V.

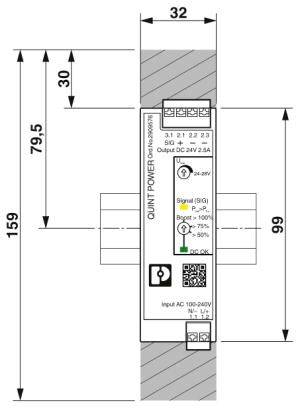

Een schakelvoedingsmodule met afmetingen van 32 x 159 mm, ingang AC 100-240V, uitgang DC 24V 2,5A, gemonteerd in een behuizing.

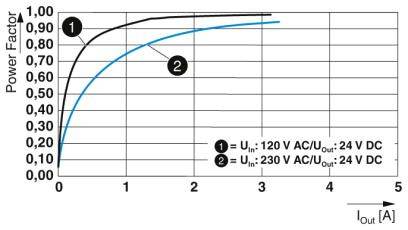

Diagram dat de vermogensfactor weergeeft in relatie tot de uitgangsstroom (Iout in A). Vergelijking van 120V (lijn 1) en 230V (lijn 2) ingangsspanning.

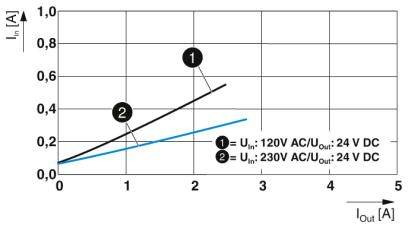

Diagram toont twee lijncurves op een I-in versus I-uit diagram. Lijn 1: 120V AC, Lijn 2: 230V AC, beiden bij 24V DC uitgang.

1/7

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar di. 20 okt.

Aantal

Stuk(s)

Totaal (€ 86,77 / Stuk)

€ 86,77

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Spanningsvastheid: 300 V AC 30 ms
Isoleerlengte: 10 mm
Stroomverbruik: 0,85 A (100 V/AC), 0,7 A (120 V/AC), 0,39 A (230 V/AC), 0,37 A (240 V/AC)
Nominaal vermogen: 71 VA

Uitvoering: DIN-rail montage

Ingangsspanning (nominaal): AC 100-240V

Soortnaam: DIN-rail netvoeding

Ingangsspanning (min.): 100 V/AC

Uitgangsspanning: 24 V/DC

Ingangsspanning: 100 V/AC - 240 V/AC

Ingangsspanning (max.): 240 V/AC

Uitgangsstroom (max.): 2.5 A

Uitgangsstroom (max.) afgerond: 2.5 A

: 60 W

Uitgangstype: Instelbaar

Fasen: 1

Uitgangsspanning (nom.): 24 V

Aansluiting: Push-In-klem

Afm.: (l x b x h) 90 x 32 x 106 mm

Gewicht: 0.244 kg

Uitgangsspanning (max.): 24 V/DC

Uitgangsspanning (min.): 24 V

Bedrijfstemperatuur (max.): +70 °C

Bedrijfstemperatuur (min.) (Derating): +60 °C

Bedrijfstemperatuur (min.): -25 °C

Fabrikantnr.: 2909576

Inhoud: 1 stuk(s)

MTBF: 1347000 h

Bijzonderheden: Uitgangsspanning regelbaar

Breedte: 32 mm

Hoogte: 106 mm

: 90 mm

: IP20

Max. temperatuur: +85 °C

Min. temperatuur: -40 °C

Type: QUINT4-PS/1AC/24DC/2.5/PT

Rendement: 92.6 %

UKCA: Ja
