Name: Phoenix Contact AXL F AI2 AO2 XC 1H 1035429 I/O-module 5 V/DC
Brand: Phoenix Contact
SKU: 2137548
Availability: BackOrder

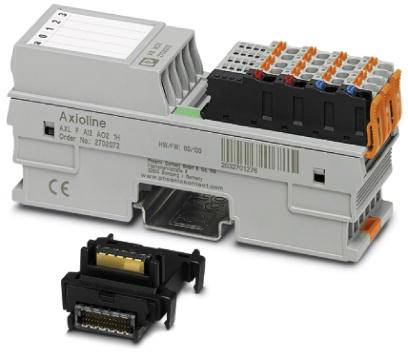

'Steekmodule met meerdere aansluitingen en elektronische componenten naast een extra stekerpaar. Geschikt voor automatiseringssystemen.'

'Schematische weergave van een energievoorziningssysteem met lokale busverbindingen, microcontrollerbesturing en verschillende interfacecomponenten voor het bewaken en besturen van elektrische signalen.'

Industriemodule met labels 'a0, 1, 2, 3', serienummer '1035429'. Biedt meerdere elektrische aansluitingen voor besturingssystemen.

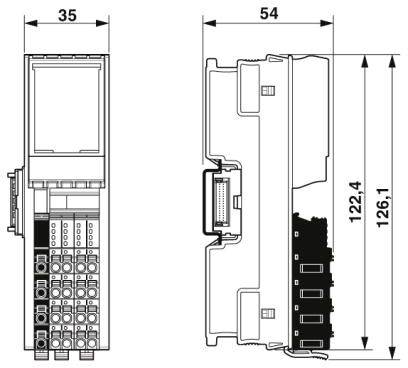

Technische tekening van een elektrische module met afmetingen van 35 mm breedte en 54 mm diepte. Hoogte varieert tussen 122,4 mm en 126,1 mm.

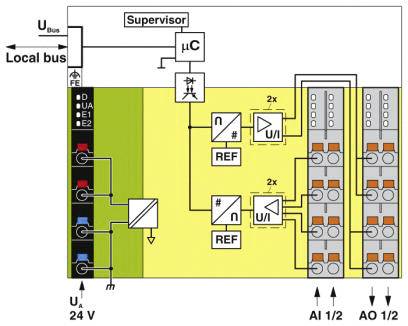

Diagram van een elektrische schakeling: Boven 'Supervisor' en μC; links ingangsspanning 24 V; rechts besturingselementen AI 1/2, AO 1/2.

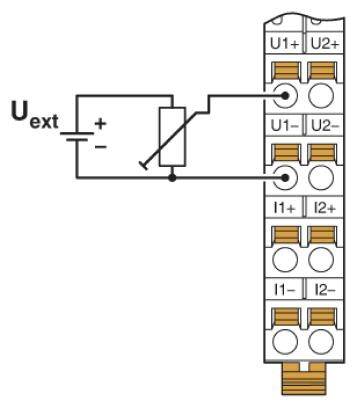

Diagram toont een elektrische schakeling met ingebouwde weerstand, verbonden met aansluitingen U1+, U1-, U2+, U2-, I1+, I1-, I2+, I2-.

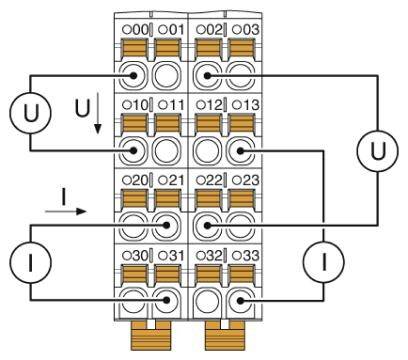

Diagram van een elektrische verdeler met labels 'U' en 'I' voor spanning en stroom. Toont interne verbindingen van aansluitingen 001 tot 032.

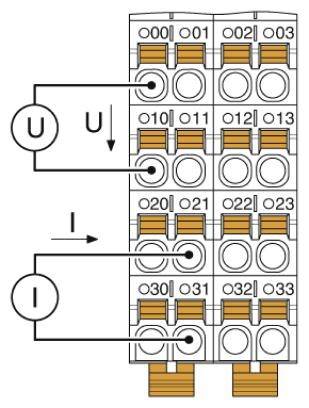

Schema van een aansluitplan met spanning en stroom. Bovenste rij voor spanning ('U'), onderste rij voor stroom ('I'). Genummerde aansluitingen.

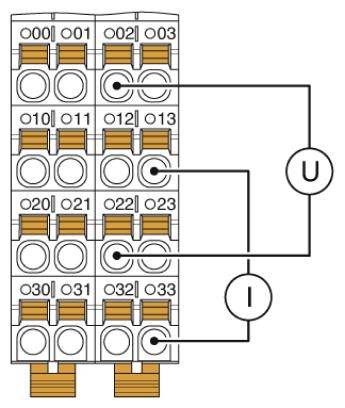

'Elektrisch bedradingsschema met aansluitingslabels van 001 tot 033 en verbindingen gemarkeerd als U en I.'

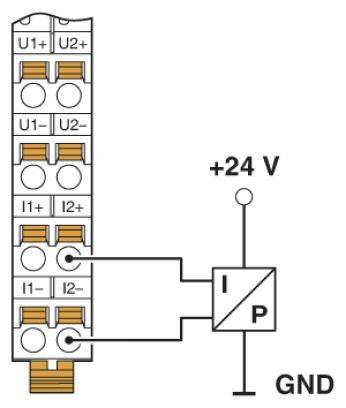

Bedradingsschema van een elektrische aansluiting: toont een aansluitrail met de klemmen U1+, U1-, U2+, U2-, I1+, I1-, I2+, I2-, 24V en GND.
