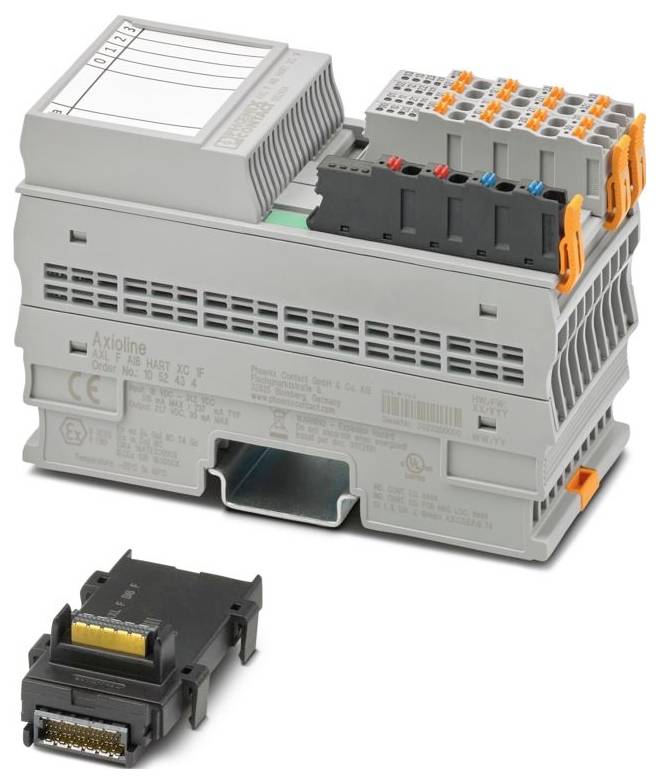

Phoenix Contact AXL F AI8 HART XC 1F 1052434 Analoge module 24 V/DC, 5 V/DC
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 698,35 / Stuk)
€ 698,35
excl. btw
Gratis verzending*
Technische specificaties
- Productreeks: Axioline F
- Model: Blokmodulair
- Type aansluiting: Push-in-aansluiting
- Kabeldoorsnede soepel: 0,2 mm² ... 1,5 mm²
- Kabeldoorsnede stijf: 0,2 mm² ... 1,5 mm²
- Kabeldoorsnede AWG: 24- 16
- Breedte: 53,6 mm
- Hoogte: 126,1 mm
- Diepte: 77,1 mm
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -25 °C- 60 °C (standaard);-40 °C ... 70 °C (uitgebreid, zie hoofdstuk „met succes getest: Gebruik onder extreme omgevingsomstandigheden” in het gegevensblad.)
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Montagemethode: Montagemethode
- Isolatie-eigenschappen: Isolatie-eigenschappen
- OVERSPANNINGSCATEGORIE: II (IEC 60664-1, EN 60664-1)
- Verontreinigingsgraad: 2 (IEC 60664-1, en 60664-1)
- Toegestane luchtvochtigheid (gebruik): 5 %... 95% (niet condenserend)
- Aanwijzing aansluiting: Axioline F-stekker
- Isoleerlengte: 8 mm
- Inbouwpositie: Willekeurig (geen temperatuurderating)
- ATEX: ATEX
- IECEX: IECEX
- Overdrachtssnelheid: 100 Mbit/s
- Etikettering: Klasse I, Afdeling 2, groepen A, B, C, d, T4;klasse I, zone 2, IIC T4
- UL, USA/Canada: Class I, Div. 2, GROEPEN A, B, C, D T4
- Maximaal verliesvermogen bij nominale voorwaarde: 2,51 W.
- BESCHERMINGSKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
- Aantal interfaces: 2
- Luchtdruk (werking): 70 kPa ... 106 kPa (max. 3000 m üNN)
- Leveringsomvang: Inclusief Bussockelmodule en Axioline F-stekkers
- Voedingsspanningsbereik: 19,2 V DC ... 30 V DC (inclusief alle toleranties, inclusief golving)
- Certificaat: E196811
- Aansluittechniek: Aansluittechniek
- Toegestane luchtvochtigheid (opslag/transport): 5% ... 95% (niet condenserend)
- Opmerking over de toepassing: Alleen voor industrieel gebruik
- Stroomverbruik: max. 240 mA
- Printaansluiting: Printaansluiting
- Veiligheidsschakeling: Overspanningsbeveiliging | elektronisch (35 V, 0,5 s);ompoolbeveiliging | ompoolbeschermdiode;transiënbeveiliging | onderdrukkingsdiode
- Luchtdruk (opslag/transport): 70 kPa ... 106 kPa (max. 3000 m üNN)
- Opmerking over het aansluittype: Raadpleeg de informatie over de draaddiameters in de gebruikersgids "Axioline F: Systeem en installatie".
- Beperking van het gebruik: Beperking van het gebruik
- EMC-aanwijzing: EMC: Klasse A-product, zie verklaring van de fabrikant in het downloadgedeelte
- Speciale eigenschappen: Extreme voorwaarden-variant;HARDFUNCTIONALITEIT;HARDFUNCTIONALITEIT
- CCCex -opmerking: Gebruik in explosiegevaarlijke omgevingen is niet toegestaan in China.
- Ex-gegevens: Ex-gegevens
- UKCA ex (UKEX): UKCA ex (UKEX)
- CCC / China-ex: CCC / China-ex
- Benaming ingang: Actieve analoge ingangen
- Ingangsweerstand stroomingang: 100 Ω (typisch voorbeeld)
- Grensfrequentie (3 dB): 15 Hz
- Stroom ingangssignaal: 4 mA - 20 mA
- Beschrijving van de ingang: HARDE, actieve analoge ingangssignalen
- Aantal ingangen: 8 (HARD)
- Opmerking over maatgegevens: De diepte geldt bij gebruik van een draagrail TH 35-7.5 (conform en 60715).
- Analoog: Analoog:
- Voedingsspanning 24 V/DC
- UL ex, USA / Canada: UL ex, USA / Canada
- Aanwijzing voor de aansluittechniek: Afgeschermd, paarsgewijze getwist
- Resolutie A/D-omvormer: 12 bits
- Module: Module
- Invoeradresruimte: 48 bytes
- Uitvoeradresruimte: 0 bytes
- Vereiste parametergegevens: 27 bytes
- Behoefte aan configuratiegegevens: 6 bytes
- Potentiaalscheiding/isolatie van de spanningsbereiken: Potentiaalscheiding/isolatie van de spanningsbereiken
- Meetwaarde-weergave: 16 bits (15 bits + voorteken)
- Testspanning: 24 V voeding (randapparatuur) / functieserver: 500 V AC, 60 Hz, 1 min.
- A/D-omzettingstijd: 500 µs
- Gegevensformaten: inLine, S7-compatibel, standaardopmaak
- Axioline F-lokale bus: Axioline F-lokale bus
- Potentialen: Voeding van de Axioline F lokale bus (UBus): Potentialen: Voeding van de Axioline F lokale bus (UBus)
- Potentialen: Voeding voor analoge modules (UA): Potentialen: Voeding voor analoge modules (UA)
- Testspanning: 5 V lokale bus (UBus) / 24 V voeding (randapparatuur): 500 V AC, 60 Hz, 1 min.
- Testspanning: 5 V voeding van de lokale bus (UBus) / functieserver: 500 V AC, 60 Hz, 1 min.
- Axioline F-stekker: Axioline F-stekker
- Ingangsfilter: 25 Hz
- Testspanning: 5 V voeding van de lokale bus (UBus) / analoge ingangen: 1500 V AC, 60 Hz, 1 min.
- Testspanning: 24 V voeding (randapparatuur) / analoge ingangen: 1500 V AC, 60 Hz, 1 min.
- Testspanning: Analoge ingangen / functieserver: 500 V AC, 60 Hz, 1 min.
- Filtering: RFI filtering / passieve TP 2e orde
- Soortnaam
Analoge module
- Type
AXL F AI8 HART XC 1F
- Aantal ingangen (max.)
8
- Voedingsspanning
24 V/DC
5 V/DC
- Hoogte
126.1 mm
77.1 mm
- Breedte
53.6 mm
IP20
- Afm.
(l x b x h) 77.1 x 53.6 x 126.1 mm
- Aansluittechniek
2-aders
- Aansluiting
Push-in-aansluiting
- Stroomverbruik (max.)
240 mA
- Fabrikantnr.
1052434
- Uitvoering
bloksmodular
- Montage
DIN-rail montage
- Diepte
75.948224 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3562307 Phoenix Contact AXL F AI8 HART XC 1F 1052434 Analoge module 24 V/DC, 5 V/DC
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3562307 Phoenix Contact AXL F AI8 HART XC 1F 1052434 Analoge module 24 V/DC, 5 V/DC
Omschrijving
Axioline F, analoge invoermodule, actieve analoge ingangen: 8 (HART), 4 mA ... 20 mA, aansluittechniek: 2-draads, overdrachtssnelheid in lokale bus: 100 Mbit/s, extreme voorwaarden-variant, HART-functionaliteit, HART-functionaliteit, beschermingsklasse: IP20, inclusief Bussockelmodule en Axioline F-stekkers
