Name: Phoenix Contact AXL F AI8 W 1F 2702525 I/O-module
Brand: Phoenix Contact
SKU: 2136865
Availability: BackOrder

'Modulair elektrisch aansluitingsmodule met meerdere oranje en zwarte klemmen, naast een zwarte adapterstekker.'

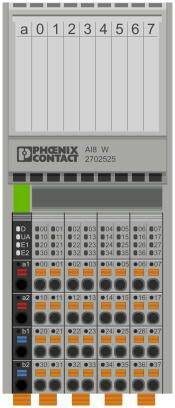

'Afbeelding van een Phoenix Contact module AI8 W 2702525 met acht genummerde aansluitingen en LED-statusweergave voor signaalcontrole'

'Schematic representation of an electronic circuit with connections to multiple components and a 24V power source.'

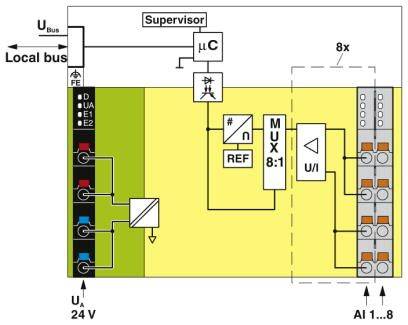

Diagram van een elektronische schakeling voor signaalverwerking met blokonderdelen: Supervisor, Multiplexer, Versterker en Interfacemodules.

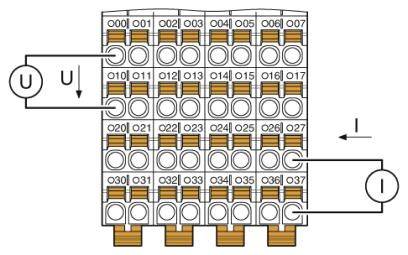

'Blokklemmenschema met gemarkeerde aansluitingen voor spanning (U) en stroom (I), toont schikking en elektrische verbindingspunten.'

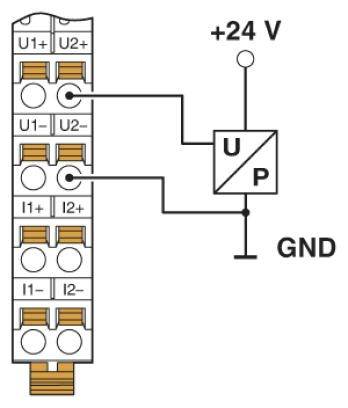

Diagram van een elektrische schakeling: Links een terminaal blok met zes aansluitingen. Rechts: Spanning (U) en vermogen (P) bij +24 V en GND.

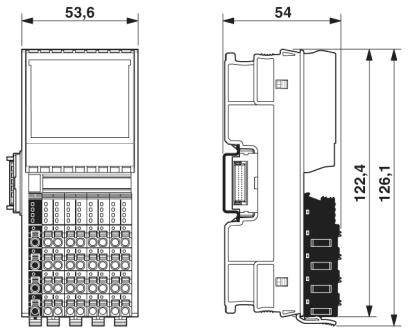

'Tekening van een elektronische module met afmetingen: breedte 53,6 mm tegenover 54 mm en hoogte 122,4 mm tot 126,1 mm.'

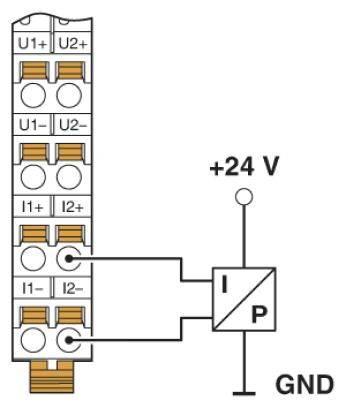

Schema van een elektrische aansluitklem met 24 V spanning en massa ('GND'). Aansluitingen gemarkeerd als 'U1-', 'U2+', 'I1+', 'I2-' etc.

1/8

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 12 nov.

Aantal

Stuk(s)

Totaal (€ 669,00 / Stuk)

€ 669,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Soortnaam: I/O-module

Type: AXL F AI8 W 1F

Aantal analoge ingangen (max.): 8

Aansluittechniek: 2-aders

Fabrikantnr.: 2702525

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2136865 Phoenix Contact AXL F AI8 W 1F 2702525 I/O-module

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2136865 Phoenix Contact AXL F AI8 W 1F 2702525 I/O-module

Omschrijving

Axioline F, analoge invoermodule, analoge ingangen: 8, 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA, aansluittechniek: 2-aderige, overdrachtssnelheid in localbus: 100 MBit/s, voor SAFE AI-toepassingen met service vrij continubedrijf, beschermingsklasse: IP20, inclusief bussokkelmodule en axioline F-stekkers

De teksten voor dit artikel zijn automatisch vertaald.
