Phoenix Contact AXL F AO4 XC 1H 2702153 I/O-module 5 V/DC kopen ? Conrad Electronic

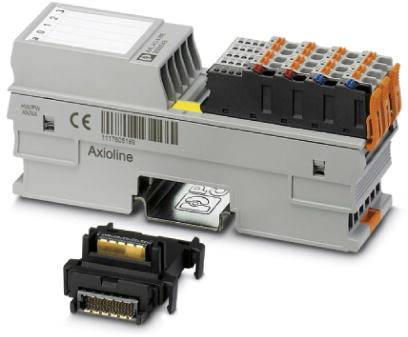

Een grijs automatiseringsmodule met steekverbindingen en een kleine, afneembare eenheid aan de voorkant.

Afbeelding vergelijkbaar

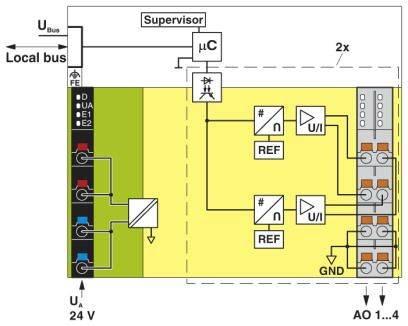

'Blokdiagram van een schakeling met lokale busweergave. Toont supervisor, microcontroller, referentiecircuit en ingangen voor stroom/spanning.'

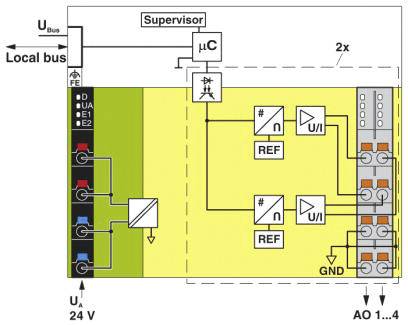

'Schematische weergave van een bewakingsmodule met ingangen voor spanning (U, I) en bewakingsfuncties (Supervisor, μC).'

Afbeelding van een digitaal ingangsmodule met meerdere aansluitingen voor besturing en verbinding in een elektrische schakelkast.

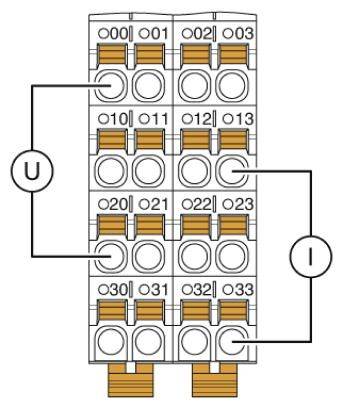

Schema van een elektrische aansluitklem. Getallen 00 tot 33 duiden aansluitpunten aan. 'U' en 'I' verwijzen naar spanning en stroom.

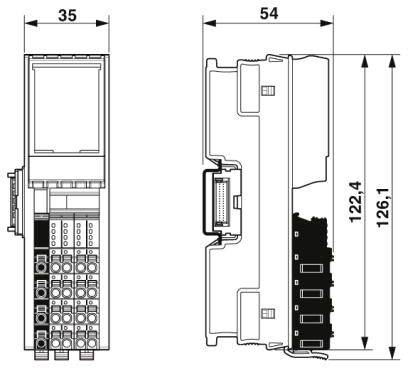

Technische tekening van een elektronische schakelaar met twee aanzichten: vooraanzicht toont ingangsklemmen, zijaanzicht met afmetingen 35 mm breed, 54 mm diep, 122,4 mm hoog.

1/6

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 25 sep.

Aantal

Stuk(s)

Totaal (€ 376,03 / Stuk)

€ 376,03

excl. btw

Gratis verzending*

Juridisch probleem melden

Technische specificaties

Veiligheidsschakeling: overspanningsbeveiliging voedingsspanning elektronisch (35 V, 0,5 sec.)
Kleur: verkeersgrijs A RAL 7042
Nettogewicht: 199 g
Aantal uitgangen: 4
Inbouwpositie: willekeurig (geen temperatuurvermindering)
Isoleerlengte: 8 mm
Aderdoorsnede starre min.: 0,2 mm²
Aderdoorsnede starre max.: 1,5 mm²
Aderdoorsnede flexibel min.: 0,2 mm²
Aderdoorsnede flexibel max.: 1,5 mm²
Aderdoorsnede AWG min: 24
Aderdoorsnede AWG max: 16
Overdrachtssnelheid: 100 MBit/s
Opgenomen vermogen: max. 3 W (aan UA)
Resolutie D/A-omzetter: 16-bits

Soortnaam: I/O-module

Type: AXL F AO4 XC 1H

Min. voedingsspanning: 19.2 V/DC

Voedingsspanning: 19.2 - 30 V/DC

Max. voedingsspanning: 30 V/DC

Voedingsspanning: 5 V/DC

Hoogte: 126.1 mm

: 54 mm

Breedte: 35 mm

: IP20

Afm.: (l x b x h) 54 x 35 x 126.1 mm

Aansluittechniek: 2-aders

Aansluiting: Push-in-aansluiting

Stroomverbruik (max.): 120 mA

Fabrikantnr.: 2702153

Montage: Draagrail

Max. omgevingstemperatuur: +60 °C

Min. omgevingstemperatuur: -25 °C

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2137416 Phoenix Contact AXL F AO4 XC 1H 2702153 I/O-module 5 V/DC

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2137416 Phoenix Contact AXL F AO4 XC 1H 2702153 I/O-module 5 V/DC

Omschrijving

4 analoge uitvoer kanalen voor keuze aansluiting van spannings- of stroom signalen. Bipolaire spanningsuitgangen, unipolaire stroomuitgangen. Aansluiting van de actoren in 2-aderige techniek. Spanningsbereiken: 0 V ... 10 V, ±10 V, 0 V ... 5 V, ±5 V. stroombereik: 0 mA ... 20 mA, 4 mA ... 20 mA. Kortsluitbestendige uitgangen. Geen derating op alle gebieden. Korte stijgtijden. Hoge drijven burden. Opgeslagen Apparaat identificatielabel. Diagnose- en statusindicatoren. Onder de zwaarste omstandigheden te gebruiken. Uitgebreid temperatuurbereik -40 °C...+70 °C (zie hoofdstuk "met succes getest: gebruik onder extreme omgevingsomstandigheden" in het gegevensblad). Gedeeltelijk gelakte printplaten.

De teksten voor dit artikel zijn automatisch vertaald.
