Afbeelding vergelijkbaar

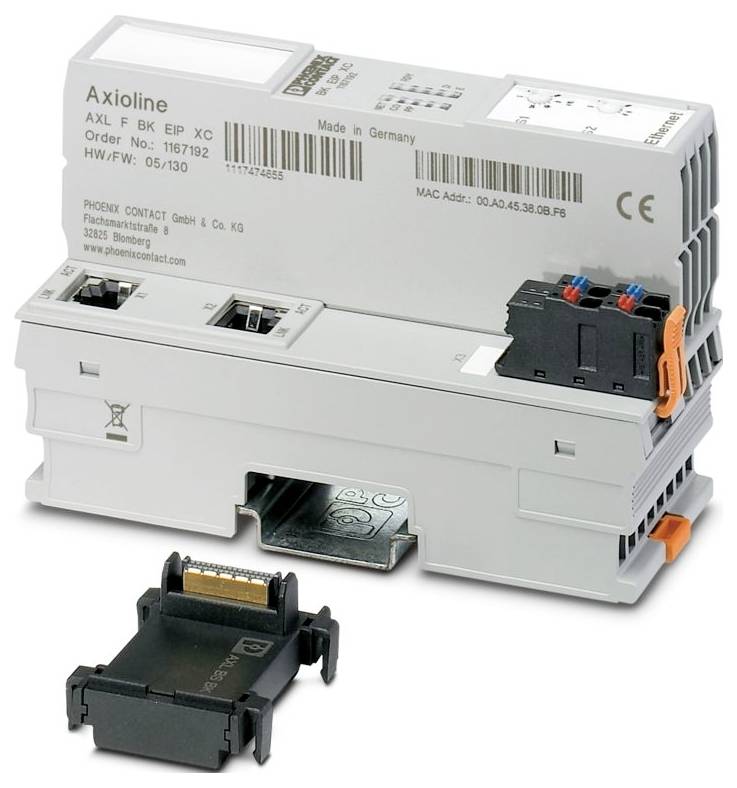

Phoenix Contact AXL F BK EIP XC 1167192 Buskoppeling 24 V/DC, 5 V/DC
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 755,00 / Stuk)
€ 755,00
incl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Productreeks: Axioline F
- Model: Blokmodulair
- Type aansluiting: Push-in-aansluiting
- Kabeldoorsnede soepel: 0,2 mm² ... 1,5 mm²
- Kabeldoorsnede stijf: 0,2 mm² ... 1,5 mm²
- Kabeldoorsnede AWG: 24- 16
- Breedte: 45 mm
- Hoogte: 126,1 mm
- Diepte: 74 mm
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -25 °C- 60 °C (standaard, toepassingen met UL-goedkeuring, gebruik in explosiegevaarlijke omgeving van zone 2 | inbouwpositie: Wandmontage op horizontale draagrail);-25 °C ... 55 °C (standaard, toepassingen met UL-goedkeuring, gebruik in explosiegevaarlijke omgeving van zone 2 | inbouwpositie: Willekeurig);-40 °C ... 70 °C (uitgebreid, zie hoofdstuk „met succes getest: Gebruik onder extreme omgevingsomstandigheden” in het gegevensblad.)
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Montagemethode: Montagemethode
- Isolatie-eigenschappen: Isolatie-eigenschappen
- OVERSPANNINGSCATEGORIE: II (IEC 60664-1, EN 60664-1)
- Verontreinigingsgraad: 2 (IEC 60664-1, en 60664-1)
- Toegestane luchtvochtigheid (gebruik): 5 %... 95% (niet condenserend)
- Aanwijzing aansluiting: Axioline F-stekker
- Isoleerlengte: 8 mm
- Inbouwpositie: Willekeurig (let op de temperatuurderating)
- ATEX: ATEX
- IECEX: IECEX
- Overdrachtssnelheid: 100 Mbit/s
- Markering: Klasse I, zone 2, AEx ec IIC T4;klasse I , afdeling 2, groepen A, B, C, d, T4;ex ec IIC T4 GC X.
- UL, USA/Canada: UL, USA/Canada
- Maximaal verliesvermogen bij nominale voorwaarde: 4 W.
- Duur van de test: 21 dagen
- BESCHERMINGSKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
- Aantal interfaces: 1
- Luchtdruk (werking): 70 kPa ... 106 kPa (max. 3000 m üNN)
- Leveringsomvang: Inclusief Bussockelmodule en Axioline F-stekker
- Voedingsspanningsbereik: 19,2 V DC ... 30 V DC (inclusief alle toleranties, inclusief golving)
- Certificaat: 2021122309114456
- Aansluittechniek: Aansluittechniek
- Toegestane luchtvochtigheid (opslag/transport): 5% ... 95% (niet condenserend)
- Opmerking over de toepassing: Alleen voor industrieel gebruik
- Stroomverbruik: Max. 583 mA (2,0 A op Ubus, UL = 24 V, toepassingen met UL-goedkeuring, gebruik in explosiegevaarlijke zone van zone 2);max. 670 mA (2,5 A op UBus, UL = 24 V)
- Printaansluiting: Printaansluiting
- Temperatuur: 25 °C ± 1 K.
- Veiligheidsschakeling: Overspanningsbeveiliging | elektronisch;ompoolbeveiliging | elektronisch
- UKEX: UKEX
- Ondersteunde protocollen: Ethernet/IP™;SNMP;HTTP;TFTP;FTP;bootP;DHCP;DCP;DLR
- Transmissiefysica: Ethernet in RJ45-twisted-pair
- Luchtdruk (opslag/transport): 70 kPa ... 106 kPa (max. 3000 m üNN)
- Opmerking over het aansluittype: Raadpleeg de informatie over de draaddiameters in de gebruikersgids "Axioline F: Systeem en installatie".
- Bijzondere eigenschappen: Extreme condities-variant
- CCC / China-ex: CCC / China-ex
- Opmerking over maatgegevens: De diepte geldt bij gebruik van een draagrail TH 35-7.5 (conform en 60715).
- Voedingsspanning: 5 V DC (via de busmodule)
- Ethernet/IP™: Ethernet/IP™
- UL ex, USA / Canada: UL ex, USA / Canada
- Systeemgrenzen: Systeemgrenzen
- Aantal ondersteunde deelnemers: Max. 63 (per station)
- Potentiaalscheiding/isolatie van de spanningsbereiken: Potentiaalscheiding/isolatie van de spanningsbereiken
- Aantal aansluitbare lokale busdeelnemers: Max. 63
- Axioline F-lokale bus: Axioline F-lokale bus
- Potentialen: Voeding van de Axioline F lokale bus (UBus): Potentialen: Voeding van de Axioline F lokale bus (UBus)
- Axioline F-stekker: Axioline F-stekker
- Test (schadelijk gas): Test (schadelijk gas)
- Testnorm: ISA-71.04-2013 G3 Harsh Group A;IEC 60068-2-60:2015 Method 4
- Luchtvochtigheid (relatief): 75% ±3%
- Volume H2S (waterstofsulfide): 50 ppb
- Volume-concentratie NO2 (stikstofdioxide): 1250 ppb
- Volume-concentratie Cl2 (chloor): 10 ppb
- Volumeconcentratie SO2 (zwaveldioxide): 300 ppb
- Testspanning: Ethernet-interface 1 / Ethernet-interface 2: 1500 V AC, 50 Hz, 1 min.
- Testspanning: Ethernet-interface 1 / functionele aarding: 1500 V AC, 50 Hz, 1 min.
- Testspanning: Ethernet-interface 2 / functionele aarding: 1500 V AC, 50 Hz, 1 min.
- Voeding: Max. 2,5 A;max. 2 A (toepassingen met UL-goedkeuring, gebruik in explosiegevaarlijke omgeving van zone 2)
- Testspanning: Ethernet-interface 1 / 24 V voeding logische spanning (UL): 1500 V AC, 50 Hz, 1 min.
- Testspanning: Ethernet-interface 2 / 24 V voeding logische spanning (UL): 1500 V AC, 50 Hz, 1 min.
- Testspanning: 24 V voeding logische spanning (UL) / functionele aarding: 500 V AC, 50 Hz, 1 min.
- Service: Service
- Potentialen: Voeding van de logische spanning UL (uit UL wordt de voeding van de Axioline F-lokale bus UBus gegenereerd): Potentialen: Voeding van de logische spanning UL (uit UL wordt de voeding van de Axioline F-lokale bus UBus gegenereerd)
- Soortnaam
Buskoppeling
- Type
AXL F BK EIP XC
- Voedingsspanning
24 V/DC
5 V/DC
- Hoogte
126.1 mm
74 mm
- Breedte
45 mm
IP20
- Afm.
(l x b x h) 74 x 45 x 126.1 mm
- Aansluiting
Push-in-aansluiting
- Stroomverbruik (max.)
670 mA
- Fabrikantnr.
1167192
- Uitvoering
bloksmodular
- Montage
DIN-rail montage
- Diepte
74.25 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3565410 Phoenix Contact AXL F BK EIP XC 1167192 Buskoppeling 24 V/DC, 5 V/DC
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3565410 Phoenix Contact AXL F BK EIP XC 1167192 Buskoppeling 24 V/DC, 5 V/DC
Omschrijving
Axioline F, buskoppeling, Ethernet/IP™, RJ45-bus, extreme voorwaarden, overdrachtssnelheid in lokale bus: 100 Mbit/s, beschermingsklasse: IP20, inclusief Bussockelmodule en Axioline F-stekker
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
