Name: Phoenix Contact AXL F BK PB XC 2702463 Buskoppeling 24 V/DC
Brand: Phoenix Contact
SKU: 2209838
Availability: BackOrder

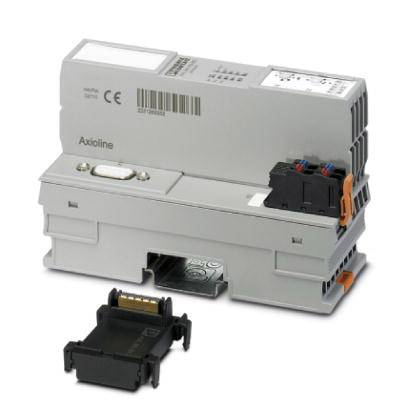

Een grijs elektrisch apparaat met CE-markering en het opschrift 'Axioline', naast een kleine zwarte afdekking.

Elektrische module van Phoenix Contact met aansluitingen en bedieningselementen, model BX PB XC 2702463; indicatoren voor operationele status.

'Diagram toont de verbinding van verschillende elektrische componenten via PROFIBUS met een microcontroller en lokale busbesturing.'

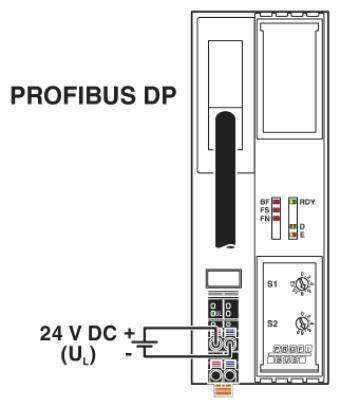

'PROFIBUS DP' module-aansluitschema: toont 24 V DC-bekabeling met "+ -" symbolen en diagnoselampen voor bedrijfsstatus.

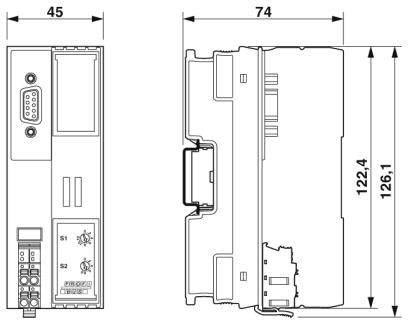

Technische tekening van een elektrisch apparaat met afmetingen: breedte 45 mm, diepte 74 mm, hoogte 126,1 tot 126,4 mm. Links zijn schakelaars zichtbaar.

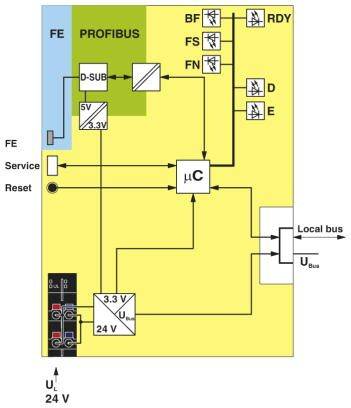

'Schematic representation of a communication module with PROFIBUS, Local Bus, Microcontroller and Power Supply (3.3V, 5V, 24V).'

1/6

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar wo. 18 nov.

Aantal

Stuk(s)

Totaal (€ 465,00 / Stuk)

€ 465,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Veiligheidsschakeling: overspanningsbeveiliging voedingsspanning elektronisch
Kleur: verkeersgrijs A RAL 7042
Nettogewicht: 175 g
Beschermingsklasse: III (IEC 61140, EN 61140, VDE 0140-1)
Inbouwpositie: willekeurig (temperatuur derating in acht nemen)
Isoleerlengte: 8 mm
Aderdoorsnede starre min.: 0,2 mm²
Aderdoorsnede starre max.: 1,5 mm²
Aderdoorsnede flexibel min.: 0,2 mm²
Aderdoorsnede flexibel max.: 1,5 mm²
Aderdoorsnede AWG min: 24
Aderdoorsnede AWG max: 16
Overdrachtssnelheid: 9,6 kBit/s ... 12 MBit/s
Opgenomen vermogen: max. 13,7 W (met 2 A belasting aan op UBus voor de I/Os)

Soortnaam: Buskoppeling

Type: AXL F BK PB XC

Min. voedingsspanning: 19.2 V/DC

Voedingsspanning: 19.2 - 30 V/DC

Max. voedingsspanning: 30 V/DC

Voedingsspanning: 24 V/DC

Hoogte: 125.9 mm

: 74 mm

Breedte: 45 mm

: IP20

Afm.: (l x b x h) 74 x 45 x 125.9 mm

Aansluittechniek: Sub-D-9-bus

Aansluiting: Push-in-aansluiting

Stroomverbruik (max.): 567 mA

Fabrikantnr.: 2702463

Montage: Draagrail

Max. omgevingstemperatuur: +60 °C

Min. omgevingstemperatuur: -25 °C

Logicaspanning UL: 24 V/DC

UKCA: Ja

Varianten(* Alle prijzen zijn incl. btw. en excl. verzendkoste)

Fabrikantnr.

Soortnaam

Voedingsspanning

Aansluiting

Phoenix Contact AXL F BK PB XC 2702463 Buskoppeling 24 V/DC

Artikelnummer:2209838

Leverbaar wo. 18 nov.

Conrad Electronic

Dit product

2702463

Buskoppeling

24 V/DC

Push-in-aansluiting

Stuk(s)

Min.: 1

Meervoud: 1

€ 465,00^*

Phoenix Contact AXC F IL ADAPT 1020304 PLC-uitbreidingsmodule 24 V/DC

Artikelnummer:2208975

Leverbaar wo. 18 nov.

Conrad Electronic

1020304

PLC-uitbreidingsmodule

24 V/DC

Trekveeraansluiting

Stuk(s)

Min.: 1

Meervoud: 1

€ 159,99^*

Phoenix Contact AXC F XT ETH 1TX 2403115 PLC-uitbreidingsmodule 24 V/DC

Artikelnummer:2209737

Leverbaar wo. 18 nov.

Conrad Electronic

2403115

PLC-uitbreidingsmodule

24 V/DC

Push-in-aansluiting

Stuk(s)

Min.: 1

Meervoud: 1

€ 309,00^*

Phoenix Contact AXL E IOL DI16 M12 6P 2702660 Decentrale I/O-module

Artikelnummer:2209865

Leverbaar do. 28 jan. 2027

Conrad Electronic

2702660

Decentrale I/O-module

M12-connector

Stuk(s)

Min.: 1

Meervoud: 1

€ 194,99^*

Phoenix Contact AXL E IOL DI8 M12 6P 2702658 Decentrale I/O-module

Artikelnummer:2209863

Leverbaar do. 11 mrt. 2027

Conrad Electronic

2702658

Decentrale I/O-module

M12-connector

Stuk(s)

Min.: 1

Meervoud: 1

€ 149,99^*

Phoenix Contact AXL E IOL DO8 M12 6P 2702659 Decentrale I/O-module 24 V/DC

Artikelnummer:2209864

Leverbaar do. 11 mrt. 2027

Conrad Electronic

2702659

Decentrale I/O-module

24 V/DC

M12-connector

Stuk(s)

Min.: 1

Meervoud: 1

€ 164,99^*

Phoenix Contact AXL F BK PN TPS 2403869 Buskoppeling 24 V/DC

Artikelnummer:2209746

Leverbaar wo. 18 nov.

Conrad Electronic

2403869

Buskoppeling

24 V/DC

Push-in-aansluiting

Stuk(s)

Min.: 1

Meervoud: 1

€ 355,00^*

Phoenix Contact AXL F DI32/1 XC 1F 2701226 I/O-module 5 V/DC

Artikelnummer:2209792

Leverbaar vr. 9 apr. 2027

Conrad Electronic

2701226

I/O-module

5 V/DC

Push-in-aansluiting

Stuk(s)

Min.: 1

Meervoud: 1

€ 315,00^*

Phoenix Contact AXL F DO16/2 2H 1027904 I/O-module 5 V/DC

Artikelnummer:2208989

Leverbaar wo. 18 nov.

Conrad Electronic

1027904

I/O-module

5 V/DC

Push-in-aansluiting

Stuk(s)

Min.: 1

Meervoud: 1

€ 204,99^*

Phoenix Contact AXL F DO32/1 2H 1004925 I/O-module 5 V/DC

Artikelnummer:2208901

Leverbaar wo. 18 nov.

Conrad Electronic

1004925

I/O-module

5 V/DC

Push-in-aansluiting

Stuk(s)

Min.: 1

Meervoud: 1

€ 275,00^*

Documenten en downloads

Datablad

Datablad 2209838 Phoenix Contact AXL F BK PB XC 2702463 Buskoppeling 24 V/DC

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209838 Phoenix Contact AXL F BK PB XC 2702463 Buskoppeling 24 V/DC

Omschrijving

Aansluiting van de PROFIBUS via 9-polige D-SUB-bus. Galvanische scheiding tussen PROFIBUS-interface en logica. Draai-codeerschakelaar voor het instellen van de PROFIBUS-adres. DP/V1 voor klasse-1- en klasse-2-master. Overdrachtssnelheid PROFIBUS van 9,6 kBit/s tot 12 MBit/s. Dynamische configuratie wordt ondersteund. I&M-functies. Firmware-update-compatibel. Typische cyclustijd van axioline F-localbus ca. 10 μs. Onder de zwaarste omstandigheden te gebruiken. Uitgebreid temperatuurbereik -40 °C...+70 °C (zie hoofdstuk "met succes getest: gebruik onder extreme omgevingsomstandigheden" in het gegevensblad). Gedeeltelijk gelakte printplaten.
