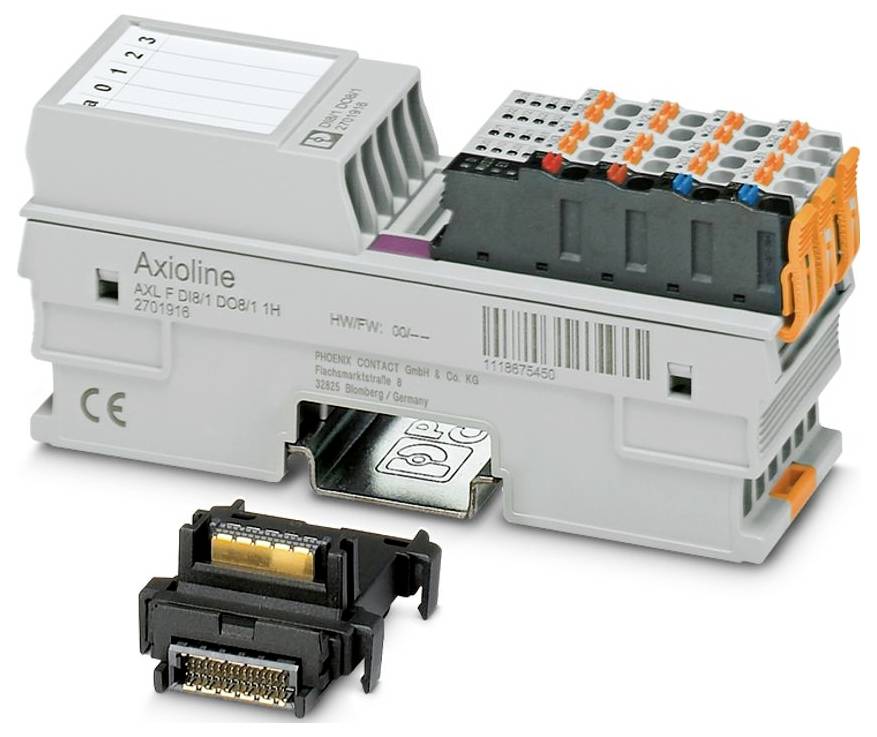

Phoenix Contact AXL F DI8/1 DO8/1 XC 1H 2702017 Digitale module 24 V/DC, 5 V/DC
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 219,01 / Stuk)
€ 219,01
excl. btw
Gratis verzending*
Technische specificaties
- Productreeks: Axioline F
- Model: Blokmodulair
- Type aansluiting: Push-in-aansluiting
- Kabeldoorsnede soepel: 0,2 mm² ... 1,5 mm²
- Kabeldoorsnede stijf: 0,2 mm² ... 1,5 mm²
- Kabeldoorsnede AWG: 24- 16
- Breedte: 35 mm
- Hoogte: 126,1 mm
- Diepte: 54 mm
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -25 °C- 60 °C (standaard, toepassingen met UL-goedkeuring, gebruik in explosiegevaarlijke zone 2);-40 °C ... 70 °C (uitgebreid, zie hoofdstuk „met succes getest: Gebruik onder extreme omgevingsomstandigheden” in het gegevensblad.)
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Montagemethode: Montagemethode
- Isolatie-eigenschappen: Isolatie-eigenschappen
- OVERSPANNINGSCATEGORIE: II (IEC 60664-1, EN 60664-1)
- Verontreinigingsgraad: 2 (IEC 60664-1, en 60664-1)
- Toegestane luchtvochtigheid (gebruik): 5 %... 95% (niet condenserend)
- Aanwijzing aansluiting: Axioline F-stekker
- Isoleerlengte: 8 mm
- Inbouwpositie: Willekeurig (geen temperatuurderating)
- ATEX: ATEX
- IECEX: IECEX
- Overdrachtssnelheid: 100 Mbit/s
- Markering: Klasse I, zone 2, AEx ec IIC T4;klasse I , afdeling 2, groepen A, B, C, d, T4;ex ec IIC T4 GC X.
- UL, USA/Canada: UL, USA/Canada
- Maximaal verliesvermogen bij nominale voorwaarde: 2,4 W.
- Duur van de test: 21 dagen
- BESCHERMINGSKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
- Uitgangsspanning: 24 V DC
- Aantal interfaces: 2
- Luchtdruk (werking): 70 kPa ... 106 kPa (max. 3000 m üNN)
- Leveringsomvang: Inclusief Bussockelmodule en Axioline F-stekkers
- Voedingsspanningsbereik: 19,2 V DC ... 30 V DC (inclusief alle toleranties, inclusief golving)
- Certificaat: 2021122309114456
- Aansluittechniek: Aansluittechniek
- Toegestane luchtvochtigheid (opslag/transport): 5% ... 95% (niet condenserend)
- Opmerking over de toepassing: Alleen voor industrieel gebruik
- Stroomverbruik: Max. 4 A (extern beveiligen)
- Nominale uitgangsspanning: 24 V DC
- Printaansluiting: Printaansluiting
- Temperatuur: 25 °C ± 1 K.
- Veiligheidsschakeling: Overspanningsbeveiliging | elektronisch (35 V, 0,5 s);ompoolbeveiliging | parallelle diode | met externe beveiliging 5 A (alleen voor ingebruikname)
- UKEX: UKEX
- Luchtdruk (opslag/transport): 70 kPa ... 106 kPa (max. 3000 m üNN)
- Opmerking over het aansluittype: Raadpleeg de informatie over de draaddiameters in de gebruikersgids "Axioline F: Systeem en installatie".
- Beperking van het gebruik: Beperking van het gebruik
- EMC-aanwijzing: EMC: Klasse A-product, zie verklaring van de fabrikant in het downloadgedeelte
- Bijzondere eigenschappen: Extreme condities-variant
- CCC / China-ex: CCC / China-ex
- Aantal uitgangen: 8
- Benaming ingang: Digitale ingangen
- Benaming uitgang: Digitale uitgangen
- Beschrijving van de ingang: En 61131-2 type 1 en 3
- Aantal ingangen: 8
- Opmerking over maatgegevens: De diepte geldt bij gebruik van een draagrail TH 35-7.5 (conform en 60715).
- Digitaal: Digitaal:
- Ingangsspanningsbereik "0"-signaal: -3 V DC ... 5 V DC
- Ingangsspanningsbereik "1"-signaal: 11 V DC ... 30 V/DC:
- Ingangsfiltertijd: 3000 µs (default);1000 µs;< 100 µs
- Voedingsspanning 24 V/DC
- Uitgangsspanning in uitgeschakelde toestand: Max. 1 V.
- UL ex, USA / Canada: UL ex, USA / Canada
- Begrenzing inductieve uitschakelspanning: -25.8 V ... -15 V
- Module: Module
- Invoeradresruimte: 1 byte
- Uitvoeradresruimte: 1 byte
- Vereiste parametergegevens: 3 bytes
- Behoefte aan configuratiegegevens: 7 bytes
- NOMINALE INGANGSSPANNING UIN: 24 V DC
- Nominale ingangsstroom bij UIN: 2,4 mA
- Potentiaalscheiding/isolatie van de spanningsbereiken: Potentiaalscheiding/isolatie van de spanningsbereiken
- Testspanning: 24 V voeding (randapparatuur) / functieserver: 500 V AC, 50 Hz, 1 min.
- Nominale belasting inductief: Max. 12 VA (1,2 H, 48 Ω, bij nominale spanning)
- Nominale belasting lampen: Max. 12 W (bij nominale spanning)
- Nominale belasting ohmse: Max. 12 W (48 Ω, bij nominale spanning)
- Terugspanningsweerstand tegen korte pulsen: Voorwaardelijk bestand tegen terugspanning tot 0,5 A voor 1 s.
- Gedrag bij inductieve overbelasting: Uitgang kan worden vernietigd
- Uitschakeling overstroom: Vanaf 0,7 A.
- Axioline F-lokale bus: Axioline F-lokale bus
- Potentialen: Voeding van de Axioline F lokale bus (UBus): Potentialen: Voeding van de Axioline F lokale bus (UBus)
- Testspanning: 5 V lokale bus (UBus) / 24 V voeding (randapparatuur): 500 V AC, 50 Hz, 1 min.
- Testspanning: 5 V voeding van de lokale bus (UBus) / functieserver: 500 V AC, 50 Hz, 1 min.
- Axioline F-stekker: Axioline F-stekker
- Test (schadelijk gas): Test (schadelijk gas)
- Testnorm: ISA-71.04-2013 G3 Harsh Group A;IEC 60068-2-60:2015 Method 4
- Luchtvochtigheid (relatief): 75% ±3%
- Volume H2S (waterstofsulfide): 50 ppb
- Volume-concentratie NO2 (stikstofdioxide): 1250 ppb
- Volume-concentratie Cl2 (chloor): 10 ppb
- Volumeconcentratie SO2 (zwaveldioxide): 300 ppb
- Maximale uitgangsstroom per module: Max. 4 A (extern beveiligen)
- Belasting min: 10 kΩ
- Uitgangsstroom in uitgeschakelde toestand: Max. 300 µA
- Schakelfrequentie: Max. 10000 per seconde (bij minimaal 50 mA laststroom);max. 1 per seconde (bij inductieve nominale belasting);max. 16 per seconde (bij nominale last voor lampen)
- Gedrag bij overbelasting: Uitschakelen met automatische herstart
- Signaalvertraging: Max. 100 µs (bij het inschakelen);max. 100 µs (bij het uitschakelen, bij een laststroom van minimaal 50 mA)
- Uitgangsstroom bij massaspanning in uitgeschakelde toestand: < 1 mA
- Potentialen: Voeding voor digitale in- en uitvoermodules (UIO): Potentiaal: Voeding voor digitale in- en uitvoermodules (UIO)
- Soortnaam
Digitale module
- Type
AXL F DI8/1 DO8/1 XC 1H
- Aantal ingangen (max.)
8
- Aantal uitgangen (max.)
8
- Voedingsspanning
24 V/DC
5 V/DC
- Hoogte
126.1 mm
54 mm
- Breedte
35 mm
IP20
- Afm.
(l x b x h) 54 x 35 x 126.1 mm
- Aansluittechniek
1-aders
- Aansluiting
Push-in-aansluiting
- Stroomverbruik (max.)
4 A
- Fabrikantnr.
2702017
- Uitvoering
bloksmodular
- Montage
DIN-rail montage
- Diepte
52.649984 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3579351 Phoenix Contact AXL F DI8/1 DO8/1 XC 1H 2702017 Digitale module 24 V/DC, 5 V/DC
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3579351 Phoenix Contact AXL F DI8/1 DO8/1 XC 1H 2702017 Digitale module 24 V/DC, 5 V/DC
Omschrijving
Axioline F, digitale in-/uitvoermodule, digitale ingangen: 8, 24 V DC, aansluittechniek: 1-draads, digitale uitgangen: 8, 24 V DC, 500 mA, aansluittechniek: 1-draads, extreme condities-variant, overdrachtssnelheid in lokale bus: 100 Mbit/s, beschermingsklasse: IP20, inclusief Bussockelmodule en Axioline F-stekkers
