Phoenix Contact AXL F DO16/2 2H 1027904 I/O-module 5 V/DC kopen ? Conrad Electronic

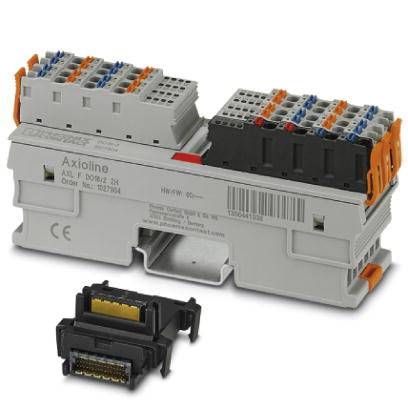

Elektronische connectoren en modules met oranje, blauwe en grijze elementen. Hoofdmodule draagt het opschrift 'Axioline'.

Afbeelding vergelijkbaar

Een elektronische module met meerdere ingangs- en uitgangspoortten, knoppen en LED-indicatoren, die wordt gebruikt voor procesbesturing.

Diagram van een elektrische schakeling met twee uitganggroepen (DO 01-08 en DO 09-16), lokale busverbinding en stroomvoorziening (24 V).

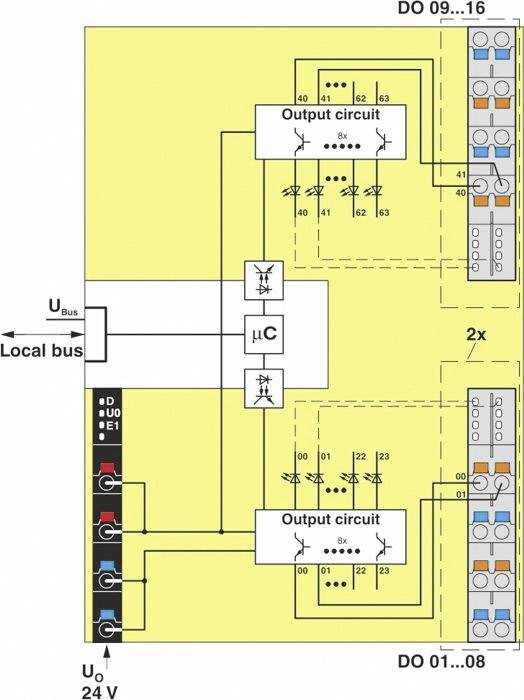

Diagram van een schakeling met twee uitgangscircuits, lokale busingangen en labels voor U_Bus en U_0, 24 V.

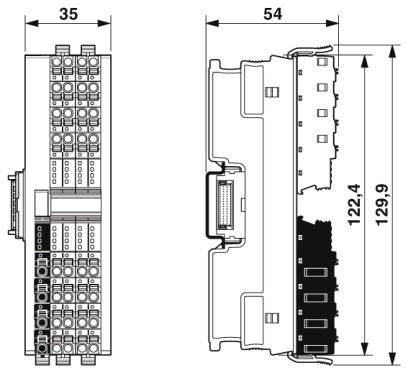

'Afmetingen van een elektronisch onderdeel: breedte 35 mm, lengte 54 mm, hoogte variërend tussen 122,4 mm en 129,9 mm.'

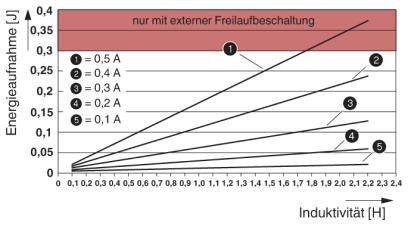

Diagram met rode en witte gebieden. Toont energieopname in [J] versus inductiviteit [H]. Lijnen voor verschillende ampère-waarden (0,1 tot 0,5 A).

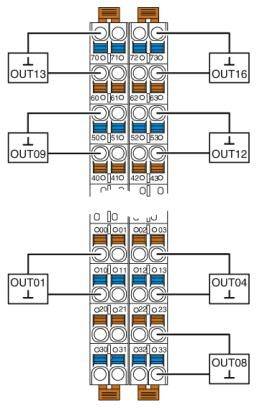

Schema van een elektrische verdeler met genummerde uitgangen OUT01 tot OUT16, toont verschillende aansluitplaatsen en verbindingen.

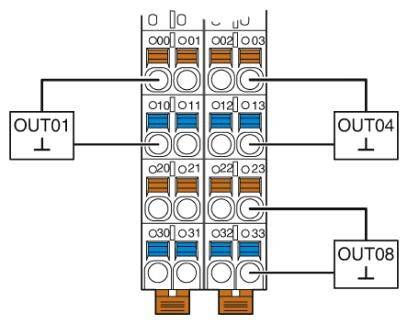

'Schakelschema van een elektrische aansluitunit, toont vier uitgangen: OUT01, OUT04, OUT08, verbonden met verschillende aansluitpunten.'

1/8

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 25 sep.

Aantal

Stuk(s)

Totaal (€ 169,41 / Stuk)

€ 169,41

excl. btw

Gratis verzending*

Juridisch probleem melden

Technische specificaties

Veiligheidsschakeling: overspanningsbeveiliging voedingsspanning elektronisch (35 V, 0,5 sec.)
Kleur: verkeersgrijs A RAL 7042
Nettogewicht: 212,8 g
Beschermingsklasse: III (IEC 61140, EN 61140, VDE 0140-1)
Aantal uitgangen: 16
Inbouwpositie: willekeurig (geen temperatuurvermindering)
Isoleerlengte: 8 mm
Aderdoorsnede starre min.: 0,2 mm²
Aderdoorsnede starre max.: 1,5 mm²
Aderdoorsnede flexibel min.: 0,2 mm²
Aderdoorsnede flexibel max.: 1,5 mm²
Aderdoorsnede AWG min: 24
Aderdoorsnede AWG max: 16
Overdrachtssnelheid: 100 MBit/s
Opgenomen vermogen: max. 300 mW

Soortnaam: I/O-module

Type: AXL F DO16/2 2H

Uitgangssignaal stroom: 500 mA

Max. uitgangsstroom per kanaal: 500 mA

Min. voedingsspanning: 19.2 V/DC

Voedingsspanning: 19.2 - 30 V/DC

Max. voedingsspanning: 30 V/DC

Uitgangssignaal spanning: 24 V

Voedingsspanning: 5 V/DC

Hoogte: 129.9 mm

: 54 mm

Breedte: 35 mm

: IP20

Afm.: (l x b x h) 54 x 35 x 129.9 mm

Aansluittechniek: 2-aders

Aansluiting: Push-in-aansluiting

Stroomverbruik (max.): 60 mA

Fabrikantnr.: 1027904

Montage: Draagrail

Max. omgevingstemperatuur: +60 °C

Min. omgevingstemperatuur: -25 °C

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2208989 Phoenix Contact AXL F DO16/2 2H 1027904 I/O-module 5 V/DC

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2208989 Phoenix Contact AXL F DO16/2 2H 1027904 I/O-module 5 V/DC

Omschrijving

16 digitale uitgangen. 24 V DC, 500 mA. Aansluiting van de actoren in 2-aderige techniek. Afzonderlijke kanaal-diagnose. Minimale update-tijd kleiner dan 100 μs. Opgeslagen Apparaat identificatielabel.
