Phoenix Contact AXL F DO32/1 2H 1004925 I/O-module 5 V/DC

Elektronische componenten met aansluitingen en modules op een houder, gebruikt voor industriële elektrische verbindingen en besturingen.
'EL2022' klem met twee digitale uitgangen, aangesloten op 'E1' en 'E2'. LED's tonen status: 'E1' aan, 'E2' uit.

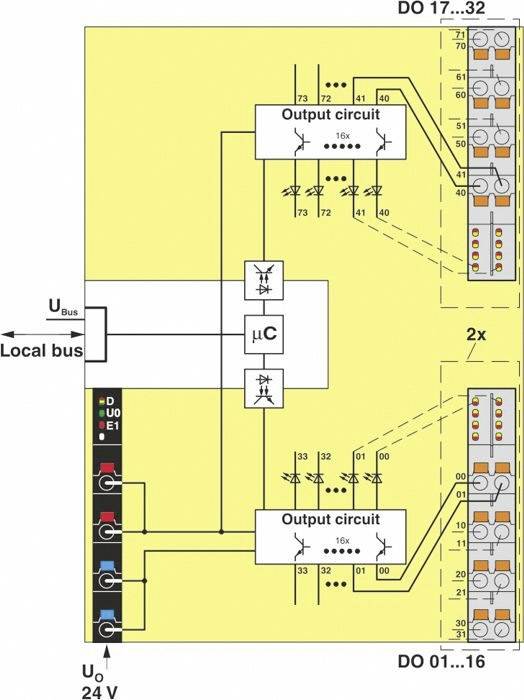

Schakelpaneel toont twee uitgangscircuits, bestuurd door een microcontroller, aangesloten op lokale bus- en DO-aansluitingen.

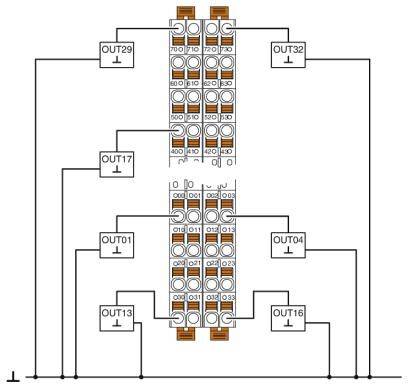

Elektrisch schakelschema met vijf uitgangen (OUT01, OUT04, OUT13, OUT16, OUT17), die via bedrading naar een centrale schakelpaneel leiden.

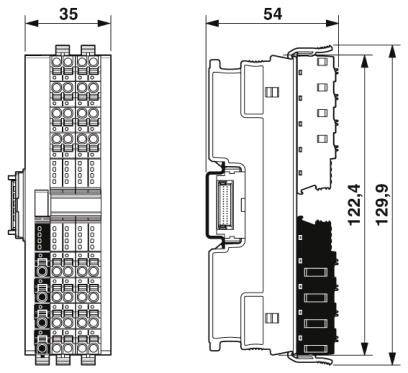

Twee technische tekeningen van een elektronisch apparaat, zij-aanzicht en vooraanzicht met maatvoering van 35 mm en 54 mm.

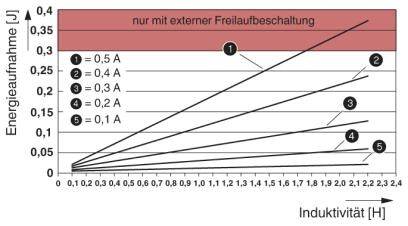

Diagram toont de relatie tussen energieopname (J) en inductiviteit (H) met vijf verschillende stroomsterktes van 0,1 A tot 0,5 A; rood gemarkeerd bovengebied met vermelding 'alleen met externe vrijschakeling'.

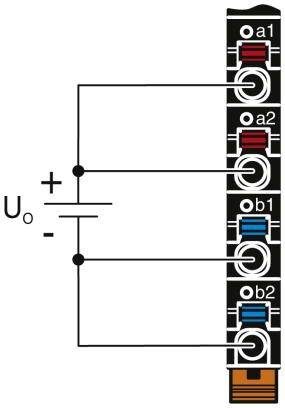

Diagram van een elektrische schakeling: Twee paren lichtdiodes (a1/a2 en b1/b2) verbonden met een spanningsbron Uo+.
1/7
Afbeelding vergelijkbaar
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar do. 12 nov.
Aantal
Totaal (€ 275,00 / Stuk)
€ 275,00
Levering van goederen binnen overige EU landen (0% btw) incl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Technische specificaties

  • Veiligheidsschakeling: overspanningsbeveiliging voedingsspanning elektronisch (35 V, 0,5 sec.)
  • Kleur: verkeersgrijs A RAL 7042
  • Nettogewicht: 159 g
  • Beschermingsklasse: III (IEC 61140, EN 61140, VDE 0140-1)
  • Aantal uitgangen: 32
  • Inbouwpositie: willekeurig (geen temperatuurvermindering)
  • Isoleerlengte: 8 mm
  • Verontreinigingsgraad: 2
  • Overspanningscategorie: II (EN 61010-2-201/UL 61010-2-201)
  • Aderdoorsnede starre min.: 0,2 mm²
  • Aderdoorsnede starre max.: 1,5 mm²
  • Aderdoorsnede flexibel min.: 0,2 mm²
  • Aderdoorsnede flexibel max.: 1,5 mm²
  • Aderdoorsnede AWG min: 24
  • Aderdoorsnede AWG max: 16
  • Overdrachtssnelheid: 100 MBit/s
  • Opgenomen vermogen: max. 300 mW
Soortnaam

I/O-module

Type

AXL F DO32/1 2H

Aantal uitgangen (max.)

32

Aantal uitgangen

32 x

Uitgangssignaal stroom

500 mA

Max. uitgangsstroom per kanaal

500 mA

Min. voedingsspanning

19.2 V/DC

Voedingsspanning

19.2 - 30 V/DC

Max. voedingsspanning

30 V/DC

Uitgangssignaal spanning

24 V

Voedingsspanning

5 V/DC

Hoogte

129.9 mm

54 mm

Breedte

35 mm

IP20

Afm.

(l x b x h) 54 x 35 x 129.9 mm

Aansluittechniek

1-aders

Aansluiting

Push-in-aansluiting

Stroomverbruik (max.)

60 mA

Fabrikantnr.

1004925

Montage

Draagrail

Max. omgevingstemperatuur

+60 °C

Min. omgevingstemperatuur

-25 °C

Logicaspanning UL

5 V/DC

UKCA

Ja

Documenten en downloads

Datablad

Datablad 2208901 Phoenix Contact AXL F DO32/1 2H 1004925 I/O-module 5 V/DC

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2208901 Phoenix Contact AXL F DO32/1 2H 1004925 I/O-module 5 V/DC

Omschrijving

32 digitale uitgangen. 24 V DC, 500 mA. Aansluiting van de actoren in 1-aderige techniek. Afzonderlijke kanaal-diagnose. Minimale update-tijd kleiner dan 100 μs. Opgeslagen Apparaat identificatielabel.
