Phoenix Contact AXL F DO8/2 2A XC 1H 1035427 I/O-module 5 V/DC

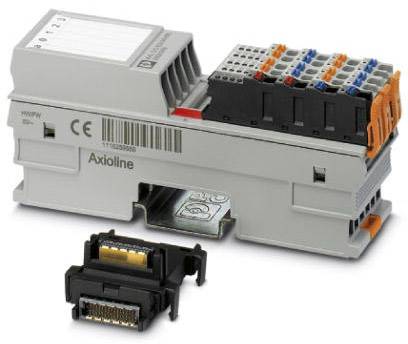

Een Axioline-module met gekleurde aansluitklemmen en CE-markering, naast een compacte stekkerverbinding voor elektrische aansluitingen.
Grijze elektronische component met opschrift 'DO 8/2 2A XC'. Bovenaan getallen '0 1 2 3', daaronder gekleurde aansluitingen en symbolen.

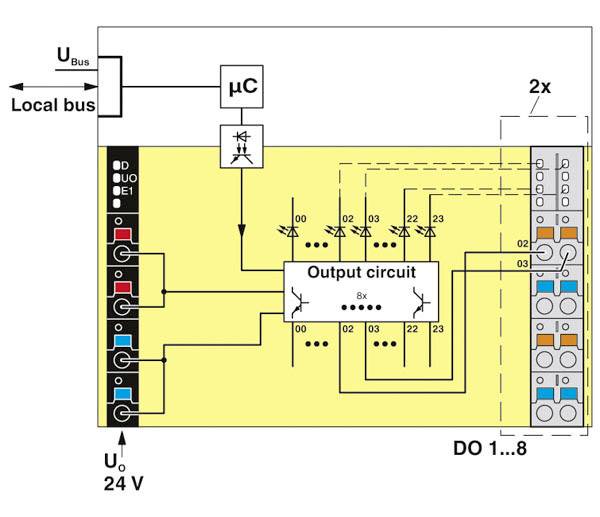

Schakelpaan van een uitgangsmodule met microcontroller, 8-voudige uitgangsschakeling en aansluitingen. Links U-bus, rechts DO-aansluitingen.

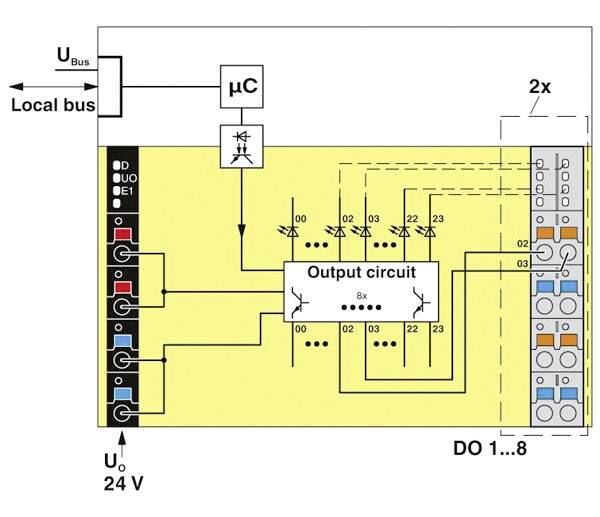

'Bedradingsschema van een uitgangsschakeling met microcontroller-aansturing. Toont verbindingen en componenten op een printplaat.'

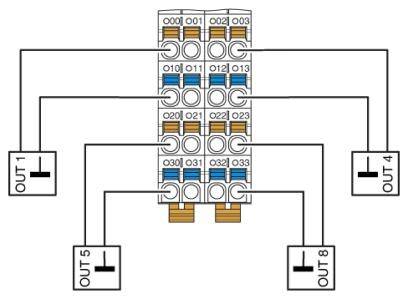

Blokdiagram toont elektrische schakelingen, verbonden met uitgangen OUT1, OUT4, OUT5 en OUT8.

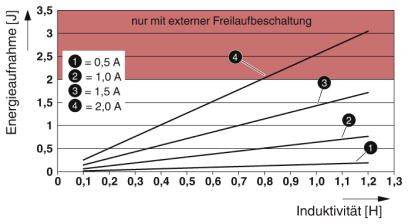

'Diagram toont energieopname tegen inductiviteit voor verschillende stroomsterktes (0,5A tot 2A)', met waarschuwing 'alleen met externe vrijloopschakeling'.

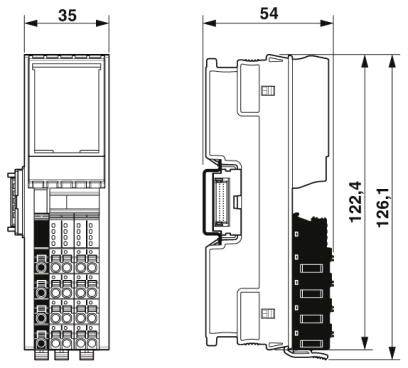

Technische tekening van een elektrisch apparaat met afmetingen: breedte 35 mm, diepte 54 mm, hoogte 126,1 mm. Toont zij- en vooraanzicht.

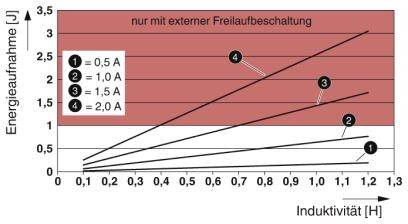

De grafiek toont de energieopname (J) in relatie tot de inductiviteit (H) bij verschillende stroomsterktes (0,5 A tot 2,0 A).
1/8
Afbeelding vergelijkbaar
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar ma. 16 nov.
Aantal
Totaal (€ 229,99 / Stuk)
€ 229,99
Levering van goederen binnen overige EU landen (0% btw) incl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Technische specificaties

  • Veiligheidsschakeling: overspanningsbeveiliging voedingsspanning elektronisch (35 V, 0,5 sec.)
  • Kleur: verkeersgrijs A RAL 7042
  • Nettogewicht: 191,1 g
  • Beschermingsklasse: III (IEC 61140, EN 61140, VDE 0140-1)
  • Aantal uitgangen: 8
  • Inbouwpositie: willekeurig (geen temperatuurvermindering)
  • Isoleerlengte: 8 mm
  • Aderdoorsnede starre min.: 0,5 mm²
  • Aderdoorsnede starre max.: 1,5 mm²
  • Aderdoorsnede flexibel min.: 0,5 mm²
  • Aderdoorsnede flexibel max.: 1,5 mm²
  • Aderdoorsnede AWG min: 20
  • Aderdoorsnede AWG max: 16
  • Overdrachtssnelheid: 100 MBit/s
  • Opgenomen vermogen: max. 750 mW (tot HW 01)
Soortnaam

I/O-module

Type

AXL F DO8/2 2A XC 1H

Aantal uitgangen

8 x

Uitgangssignaal stroom

2 A

Max. uitgangsstroom per kanaal

2 A

Min. voedingsspanning

19.2 V/DC

Voedingsspanning

19.2 - 30 V/DC

Max. voedingsspanning

30 V/DC

Uitgangssignaal spanning

24 V

Voedingsspanning

5 V/DC

Hoogte

126.1 mm

54 mm

Breedte

35 mm

IP20

Afm.

(l x b x h) 54 x 35 x 126.1 mm

Aansluittechniek

2-aders

Aansluiting

Push-in-aansluiting

Stroomverbruik (max.)

150 mA

Fabrikantnr.

1035427

Montage

Draagrail

Max. omgevingstemperatuur

+60 °C

Min. omgevingstemperatuur

-25 °C

Logicaspanning UL

5 V/DC

UKCA

Ja

Documenten en downloads

Datablad

Datablad 2209005 Phoenix Contact AXL F DO8/2 2A XC 1H 1035427 I/O-module 5 V/DC

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209005 Phoenix Contact AXL F DO8/2 2A XC 1H 1035427 I/O-module 5 V/DC

Omschrijving

8 digitale uitgangen. 24 V DC, 2 A. Aansluiting van de actoren in 2-aderige techniek. Minimale update-tijd kleiner dan 150 μs. Opgeslagen Apparaat identificatielabel. Onder de zwaarste omstandigheden te gebruiken. Uitgebreid temperatuurbereik -40 °C...+70 °C (zie hoofdstuk "met succes getest: gebruik onder extreme omgevingsomstandigheden" in het gegevensblad). Gedeeltelijk gelakte printplaten.
