Name: Phoenix Contact AXL F IMPULSE2 XC 1H 2702655 I/O-module 5 V/DC
Brand: Phoenix Contact
SKU: 2136880
Availability: BackOrder

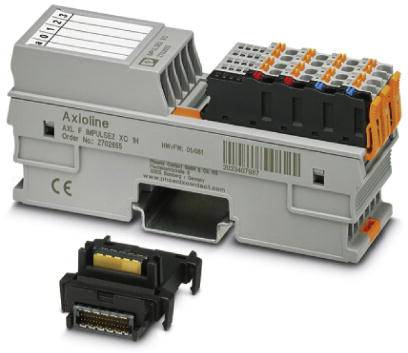

Een Axioline-module en een stekker. Voornamelijk gebruikt in industriële automatiseringstechniek.

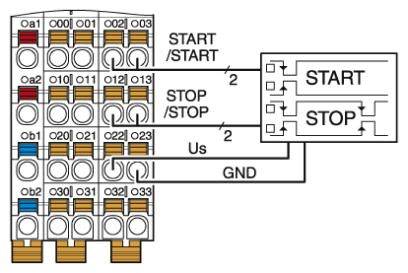

Een elektrisch schakelschema toont verbindingen tussen drukknoppen 'START', 'STOP' en aansluitingen 001 tot 032 met bedrade ingangen.

Een elektrisch terminalmodule met de aanduidingen 'IMPULSE2 XC' en ID-nummer 2702656. Toont verschillende aansluitingen en controlelampjes.

'Schematic representation of an electrical circuit diagram with a terminal showing inputs IN1 and IN4 and a voltage of +24 V.'

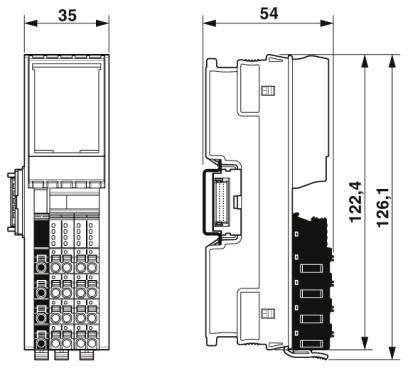

Technische tekening van een elektronisch apparaat met afmetingen: breedte 35 mm, hoogte 126,1-126,4 mm, diepte 54 mm.

1/5

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Onbekende levertijd

Aantal

Stuk(s)

Totaal (€ 909,00 / Stuk)

€ 909,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Beschrijving van de ingang: EN 61131-2 type 1 en 3
Aantal ingangen: 4
Veiligheidsschakeling: overspanningsbeveiliging voedingsspanning elektronisch (35 V, 0,5 sec.)
Ingang filtertijd: 250 μs
Ingangsspanningsbereik \"0\"-signaal: -3 V DC ... 5 V DC
Ingangsspanningsbereik \"1\"-signaal: 11 V DC ... 30 V/DC:
Kleur: verkeersgrijs A RAL 7042
Nettogewicht: 134 g
Beschermingsklasse: III (IEC 61140, EN 61140, VDE 0140-1)
Overdrachtssnelheid: 100 MBit/s
Opgenomen vermogen: max. 0,75 W

Soortnaam: I/O-module

Type: AXL F IMPULSE2 XC 1H

Aantal digitale ingangen (max.): 4

Aantal ingangen (max.): 4

Aantal ingangen: 4 x

Min. voedingsspanning: 19.2 V/DC

Voedingsspanning: 19.2 - 30 V/DC

Max. voedingsspanning: 30 V/DC

Voedingsspanning: 5 V/DC

Hoogte: 126.1 mm

: 54 mm

Breedte: 35 mm

: IP20

Afm.: (l x b x h) 54 x 35 x 126.1 mm

Aansluittechniek: 1-aders

Stroomverbruik (max.): 150 mA

Fabrikantnr.: 2702655

Montage: Draagrail

Max. omgevingstemperatuur: +60 °C

Min. omgevingstemperatuur: -25 °C

Logicaspanning UL: 5 V/DC

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2136880 Phoenix Contact AXL F IMPULSE2 XC 1H 2702655 I/O-module 5 V/DC

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2136880 Phoenix Contact AXL F IMPULSE2 XC 1H 2702655 I/O-module 5 V/DC

Omschrijving

2 kanalen voor magnetostriktive verplaatsingsopnemer met start/stop-interface. 5 Stop gebeurtenissen per kanaal. Automatische parameters uploadfunctie. 4 digitale ingangen Opgeslagen Apparaat identificatielabel. Diagnose- en statusindicatoren. Onder de zwaarste omstandigheden te gebruiken. Uitgebreid temperatuurbereik -40 °C...+70 °C (zie hoofdstuk "met succes getest: gebruik onder extreme omgevingsomstandigheden" in het gegevensblad). Gedeeltelijk gelakte printplaten.

De teksten voor dit artikel zijn automatisch vertaald.
