Name: Phoenix Contact AXL F MA MBUS 1H 1104545 Communicatiemodule 24 V/DC, 5 V/DC
Brand: Phoenix Contact
SKU: 3563813
Availability: BackOrder

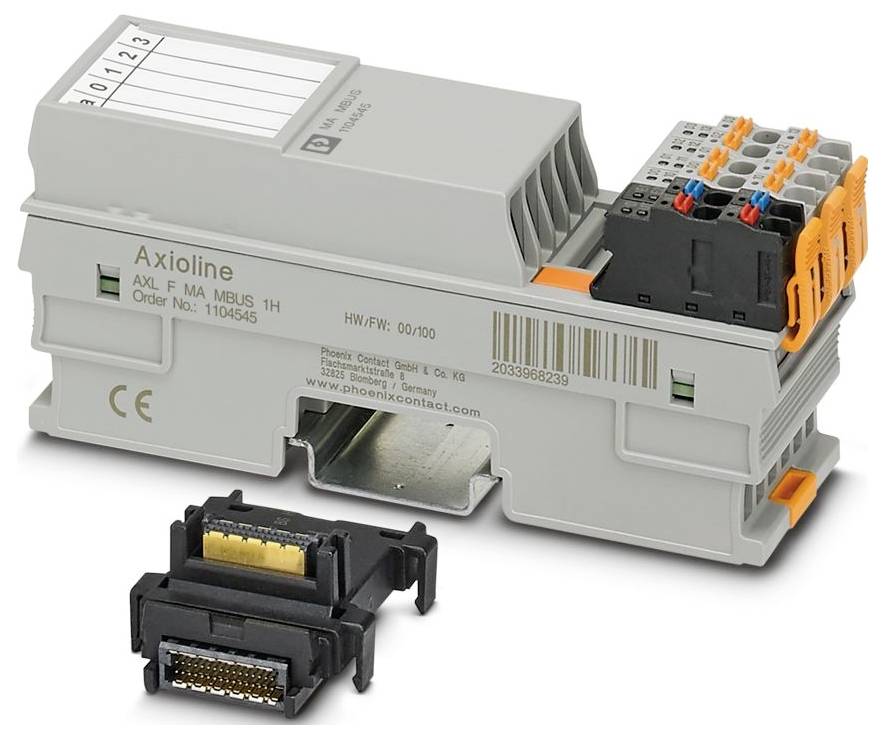

Phoenix Contact AXL F MA MBUS 1H 1104545 Communicatiemodule 24 V/DC, 5 V/DC-0

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar ma. 16 nov.

Aantal

Stuk(s)

Totaal (€ 465,00 / Stuk)

€ 465,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Productreeks: Axioline F
Model: Blokmodulair
Type aansluiting: Push-in-aansluiting
Kabeldoorsnede soepel: 0,2 mm² ... 1,5 mm²
Kabeldoorsnede stijf: 0,2 mm² ... 1,5 mm²
Kabeldoorsnede AWG: 24- 16
Breedte: 35 mm
Hoogte: 126,1 mm
Diepte: 54 mm
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -25 °C- 60 °C
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Montagemethode: Montagemethode
Isolatie-eigenschappen: Isolatie-eigenschappen
OVERSPANNINGSCATEGORIE: II (IEC 60664-1, EN 60664-1)
Verontreinigingsgraad: 2 (IEC 60664-1, en 60664-1)
Toegestane luchtvochtigheid (gebruik): 5 %... 95% (niet condenserend)
Aanwijzing aansluiting: Axioline F-stekker
Isoleerlengte: 8 mm
Inbouwpositie: Willekeurig (geen temperatuurderating)
Overdrachtssnelheid: 300 bit/s ... 38400 bits/s (parametreerbaar)
BESCHERMINGSKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
Aantal interfaces: 2
Luchtdruk (werking): 70 kPa ... 106 kPa (max. 3000 m üNN)
Leveringsomvang: Inclusief Bussockelmodule en Axioline F-stekkers
Voedingsspanningsbereik: 19,2 V DC ... 30 V DC (inclusief alle toleranties, inclusief golving)
Aansluittechniek: Aansluittechniek
Toegestane luchtvochtigheid (opslag/transport): 5% ... 95% (niet condenserend)
Opmerking over de toepassing: Alleen voor industrieel gebruik
Stroomverbruik: max. 410 mA
Printaansluiting: Printaansluiting
Veiligheidsschakeling: Overspanningsbeveiliging | elektronisch (35 V, 0,5 s);ompoolbeveiliging | parallelle diode | met externe beveiliging 5 A
Transmissiefysica: Koper
Luchtdruk (opslag/transport): 70 kPa ... 106 kPa (max. 3000 m üNN)
Opmerking over het aansluittype: Raadpleeg de informatie over de draaddiameters in de gebruikersgids "Axioline F: Systeem en installatie".
Bijzondere eigenschappen: Voor het aansluiten van M-bus-apparaten
Opmerking over maatgegevens: De diepte geldt bij gebruik van een draagrail TH 35-7.5 (conform en 60715).
Voedingsspanning 24 V/DC
Databits: 8
Module: Module
Invoeradresruimte: 20 bytes
Uitvoeradresruimte: 20 bytes
Behoefte aan parametergegevens: 1 byte
Behoefte aan configuratiegegevens: 7 bytes
Potentiaalscheiding/isolatie van de spanningsbereiken: Potentiaalscheiding/isolatie van de spanningsbereiken
Testspanning: 24 V voeding (randapparatuur) / functieserver: 500 V AC, 50 Hz, 1 min.
Axioline F-lokale bus: Axioline F-lokale bus
Potentialen: Voeding van de Axioline F lokale bus (UBus): Potentialen: Voeding van de Axioline F lokale bus (UBus)
Testspanning: 5 V lokale bus (UBus) / 24 V voeding (randapparatuur): 500 V AC, 50 Hz, 1 min.
Testspanning: 5 V voeding van de lokale bus (UBus) / functieserver: 500 V AC, 50 Hz, 1 min.
Axioline F-stekker: Axioline F-stekker
Stopbits: 1
Invoerbuffer: 1 kByte
Uitgangbuffer: 1 kByte
Potentialen: Voeding voedingsspanning (UI): Potentiaal: Voeding voedingsspanning (UI)
M-bus: M-bus
Testspanning: 5 V voeding (logica) / M-bus: 500 V AC, 50 Hz, 1 min.
Testspanning: 24 V voeding (randapparatuur) / M-bus: 500 V AC, 50 Hz, 1 min.
Testspanning: M-bus / functieserver: 500 V AC, 50 Hz, 1 min.

Soortnaam: Communicatiemodule

Type: AXL F MA MBUS 1H

Voedingsspanning: 24 V/DC
5 V/DC

Hoogte: 126.1 mm

: 54 mm

Breedte: 35 mm

: IP20

Afm.: (l x b x h) 54 x 35 x 126.1 mm

Aansluittechniek: Push-in-aansluiting

Aansluiting: Push-in-aansluiting

Stroomverbruik (max.): 410 mA

Fabrikantnr.: 1104545

Uitvoering: bloksmodular

Montage: DIN-rail montage

Max. omgevingstemperatuur: 60 °C

Min. omgevingstemperatuur: -25 °C

Logicaspanning UL: 5 V/DC

Diepte: 52.59 mm

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3563813 Phoenix Contact AXL F MA MBUS 1H 1104545 Communicatiemodule 24 V/DC, 5 V/DC

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3563813 Phoenix Contact AXL F MA MBUS 1H 1104545 Communicatiemodule 24 V/DC, 5 V/DC

Omschrijving

Axioline F, M-bus-Master, interface M-bus, voor aansluiting van M-bus-apparaten, overdrachtssnelheid in lokale bus: 100 Mbit/s, beschermingsklasse: IP20, inclusief Bussockelmodule en Axioline F-stekkers
