Afbeelding vergelijkbaar

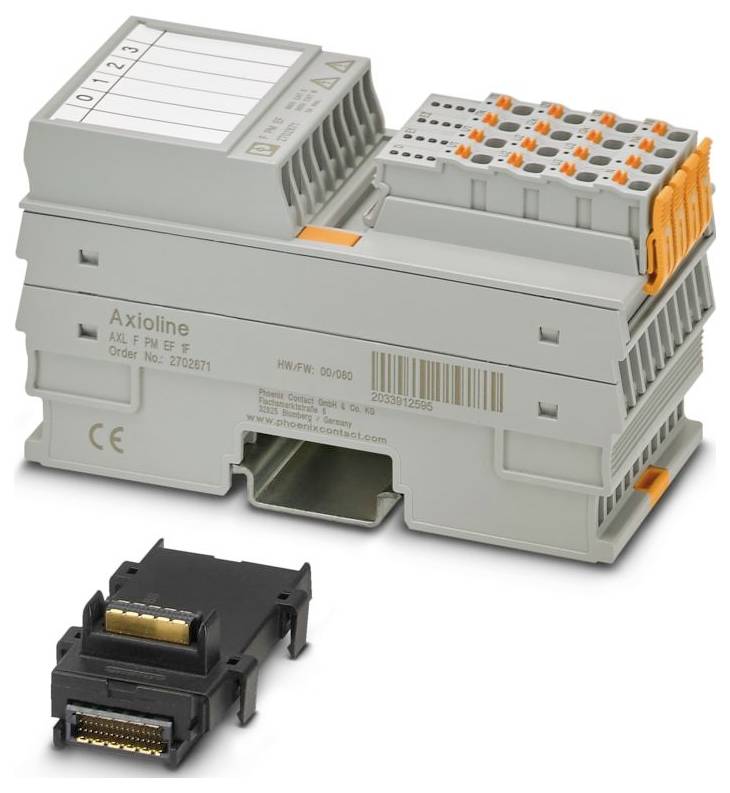

Phoenix Contact AXL F PM EF 1F 2702671 Functiemodule 5 V/DC
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 669,00 / Stuk)
€ 669,00
incl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Productreeks: Axioline F
- Model: Blokmodulair
- Type aansluiting: Push-in-aansluiting
- Kabeldoorsnede soepel: 1,5 mm² ...
- Kabeldoorsnede stijf: 1,5 mm² ...
- Draaddoorsnede AWG: 16
- Breedte: 53,6 mm
- Hoogte: 126,1 mm
- Diepte: 65.5 mm
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -25 °C- 60 °C
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Montagemethode: Montagemethode
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Verontreinigingsgraad: 2
- Toegestane luchtvochtigheid (gebruik): 5 %... 95% (niet condenserend)
- Aanwijzing aansluiting: Axioline F-stekker
- Isoleerlengte: 8 mm
- Inbouwpositie: Willekeurig (geen temperatuurderating)
- Overdrachtssnelheid: 100 Mbit/s
- Maximaal verliesvermogen bij nominale voorwaarde: 2,15 W.
- Veiligheidsklasse: II
- Aantal interfaces: 2
- Luchtdruk (werking): 70 kPa ... 106 kPa (max. 3000 m üNN, vanaf HW 01)
- Bedrijfsmodus: Procesgegevensbedrijf met 32 woorden
- Aansluittechniek: Aansluittechniek
- Toegestane luchtvochtigheid (opslag/transport): 5% ... 95% (niet condenserend)
- Opmerking over de toepassing: Alleen voor industrieel gebruik
- Stroomverbruik: Max. 80 mA;type. 73 mA
- Luchtdruk (opslag/transport): 70 kPa ... 106 kPa (max. 3000 m üNN)
- Opmerking over het aansluittype: Raadpleeg de informatie over de draaddiameters in de gebruikersgids "Axioline F: Systeem en installatie".
- Gebruik uitsluitend versterkte of dubbel geïsoleerde geleiders met een draaddoorsnede van 1,5 mm²!
- Beperking van het gebruik: Beperking van het gebruik
- EMC-aanwijzing: EMC: Klasse A-product, zie verklaring van de fabrikant in het downloadgedeelte
- Opmerking over maatgegevens: De diepte geldt bij gebruik van een draagrail TH 35-7.5 (conform en 60715).
- Voedingsspanning: 5 V DC (via de busmodule)
- Module: Module
- Invoeradresruimte: 64 bytes
- Uitvoeradresruimte: 0 bytes
- Vereiste parametergegevens: 26 bytes
- Behoefte aan configuratiegegevens: 6 bytes
- Potentiaalscheiding/isolatie van de spanningsbereiken: Potentiaalscheiding/isolatie van de spanningsbereiken
- Axioline F-lokale bus: Axioline F-lokale bus
- Potentialen: Voeding van de Axioline F lokale bus (UBus): Potentialen: Voeding van de Axioline F lokale bus (UBus)
- Testspanning: 5 V voeding van de lokale bus (UBus) / functieserver: 500 V AC, 50 Hz, 1 min.
- Axioline F-stekker: Axioline F-stekker
- Testspanning: 5 V lokale bus (UBus) / randapparaat AC: 4 kV, 50 Hz, 1 min.
- Testspanning: 4 kV, 50 Hz, 1 min.
- Soortnaam
Functiemodule
- Type
AXL F PM EF 1F
- Voedingsspanning
5 V/DC
- Hoogte
126.1 mm
65.5 mm
- Breedte
53.6 mm
IP20
- Afm.
(l x b x h) 65.5 x 53.6 x 126.1 mm
- Aansluittechniek
Push-in-aansluiting
- Aansluiting
Push-in-aansluiting
- Stroomverbruik (max.)
80 mA
- Fabrikantnr.
2702671
- Uitvoering
bloksmodular
- Montage
DIN-rail montage
- Max. omgevingstemperatuur
60 °C
- Min. omgevingstemperatuur
-25 °C
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3579362 Phoenix Contact AXL F PM EF 1F 2702671 Functiemodule 5 V/DC
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3579362 Phoenix Contact AXL F PM EF 1F 2702671 Functiemodule 5 V/DC
Omschrijving
Axioline F, vermogensmeetmodule, overdrachtssnelheid in lokale bus: 100 Mbit/s, beschermingsgraad: IP20
