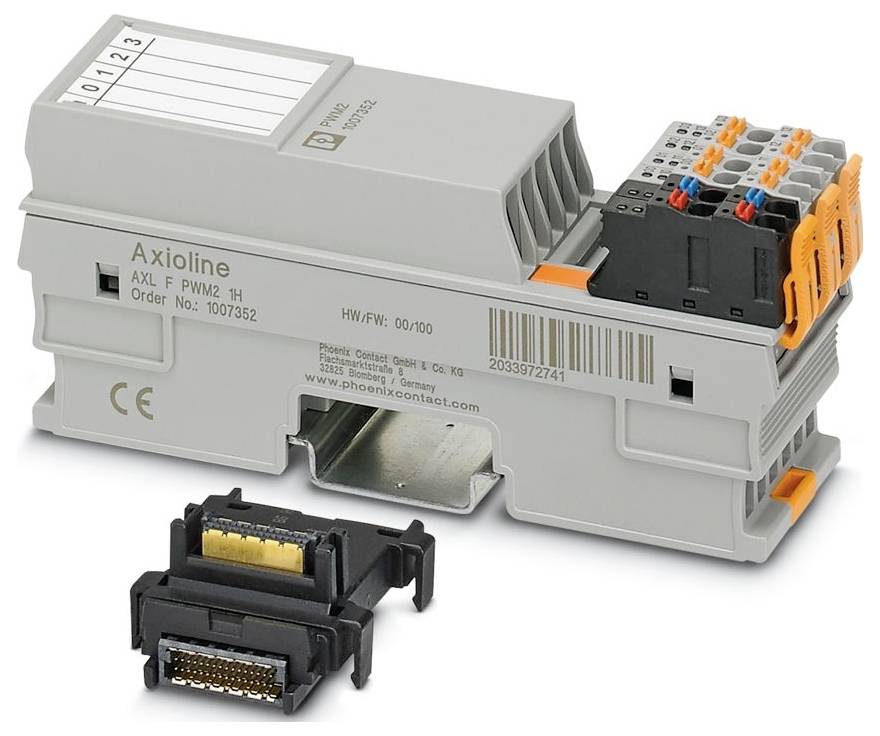

Afbeelding vergelijkbaar
Phoenix Contact AXL F PWM2 1H 1007352 Functiemodule 24 V/DC, 5 V/DC
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 309,00 / Stuk)
€ 309,00
incl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Productreeks: Axioline F
- Model: Blokmodulair
- Type aansluiting: Push-in-aansluiting
- Kabeldoorsnede soepel: 0,2 mm² ... 1,5 mm²
- Kabeldoorsnede stijf: 0,2 mm² ... 1,5 mm²
- Kabeldoorsnede AWG: 24- 16
- Breedte: 35 mm
- Hoogte: 126,1 mm
- Diepte: 54 mm
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -25 °C- 60 °C
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Montagemethode: Montagemethode
- Isolatie-eigenschappen: Isolatie-eigenschappen
- OVERSPANNINGSCATEGORIE: II (IEC 60664-1, EN 60664-1)
- Verontreinigingsgraad: 2 (IEC 60664-1, en 60664-1)
- Toegestane luchtvochtigheid (gebruik): 5 %... 95% (niet condenserend)
- Aanwijzing aansluiting: Axioline F-stekker
- Isoleerlengte: 8 mm
- Inbouwpositie: Willekeurig (geen temperatuurderating)
- Frequentiebereik 0 Hz tot 65535 Hz
- Overdrachtssnelheid: 100 Mbit/s
- Maximaal verliesvermogen bij nominale voorwaarde: 2,05 W.
- Nominale stroom IN: Max. 500 mA (bij 24 V DC);max. 10 mA (bij 5 V DC)
- BESCHERMINGSKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
- Aantal interfaces: 2
- Luchtdruk (werking): 70 kPa ... 106 kPa (max. 3000 m üNN)
- Bedrijfsmodus: PWM, pulsgenerator, push-pull-uitgang
- Leveringsomvang: Inclusief Bussockelmodule en Axioline F-stekkers
- Voedingsspanningsbereik: 19,2 V DC ... 30 V DC inclusief alle toleranties, inclusief golving
- Aansluittechniek: Aansluittechniek
- Toegestane luchtvochtigheid (opslag/transport): 5% ... 95% (niet condenserend)
- Opmerking over de toepassing: Alleen voor industrieel gebruik
- Stroomverbruik: max. 1,1 A
- NOMINALE UITGANGSSPANNING: 24 V (UO - 1,1 V );5 V DC
- Beveiligd tegen kortsluiting: ja
- Printaansluiting: Printaansluiting
- Signaal: Signaal
- Veiligheidsschakeling: Overspanningsbeveiliging | elektronisch (35 V, 0,5 s);ompoolbeveiliging | parallelle diode | met externe beveiliging 1 A (alleen voor de inbedrijfstelling)
- Luchtdruk (opslag/transport): 70 kPa ... 106 kPa (max. 3000 m üNN)
- Opmerking over het aansluittype: Raadpleeg de informatie over de draaddiameters in de gebruikersgids "Axioline F: Systeem en installatie".
- Kortsluitstroom: type. 2,2 A (voor ca. 1,2 µs, autotechniek na ca. 40 µs, uitgang 24 V);type. 24 mA (5 V-uitgang)
- Beveiliging tegen transiënoverspanning: Ja
- Speciale eigenschappen: Pulsbreedtemodulatie
- Aantal uitgangen: 2
- Benaming uitgang: PWM-uitgangen
- Opmerking over maatgegevens: De diepte geldt bij gebruik van een draagrail TH 35-7.5 (conform en 60715).
- Voedingsspanning 24 V/DC
- Module: Module
- Invoeradresruimte: 0 bytes
- Uitvoeradresruimte: 8 bytes
- Behoefte aan parametergegevens: 1 byte
- Behoefte aan configuratiegegevens: 6 bytes
- Potentiaalscheiding/isolatie van de spanningsbereiken: Potentiaalscheiding/isolatie van de spanningsbereiken
- Testspanning: 24 V voeding (randapparatuur) / functieserver: 500 V AC, 50 Hz, 1 min.
- Nominale belasting inductief: Max. 12 VA (bij nominale spanning 24 V DC);max. 50 MVA (bij nominale spanning 5 V DC)
- Nominale belasting lampen: Max. 6 W (bij nominale spanning)
- Nominale belasting ohmse: Max. 12 W (bij nominale spanning 24 V DC);max. 50 mW (bij nominale spanning 5 V DC)
- Axioline F-lokale bus: Axioline F-lokale bus
- Potentialen: Voeding van de Axioline F lokale bus (UBus): Potentialen: Voeding van de Axioline F lokale bus (UBus)
- Testspanning: 5 V lokale bus (UBus) / 24 V voeding (randapparatuur): 500 V AC, 50 Hz, 1 min.
- Testspanning: 5 V voeding van de lokale bus (UBus) / functieserver: 500 V AC, 50 Hz, 1 min.
- Axioline F-stekker: Axioline F-stekker
- Impulsverhouding: 0% ... 100 %
- Potentialen: Voeding voedingsspanning UO: Potentiaal: Voeding van de voedingsspanning UO
- Soortnaam
Functiemodule
- Type
AXL F PWM2 1H
- Aantal uitgangen (max.)
2
- Uitgangssignaal spanning
24 V
- Voedingsspanning
24 V/DC
5 V/DC
- Hoogte
126.1 mm
54 mm
- Breedte
35 mm
IP20
- Afm.
(l x b x h) 54 x 35 x 126.1 mm
- Aansluittechniek
2-aders
- Aansluiting
Push-in-aansluiting
- Stroomverbruik (max.)
1.1 A
- Fabrikantnr.
1007352
- Uitvoering
bloksmodular
- Montage
DIN-rail montage
- Max. omgevingstemperatuur
60 °C
- Min. omgevingstemperatuur
-25 °C
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3561623 Phoenix Contact AXL F PWM2 1H 1007352 Functiemodule 24 V/DC, 5 V/DC
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3561623 Phoenix Contact AXL F PWM2 1H 1007352 Functiemodule 24 V/DC, 5 V/DC
Omschrijving
Axioline F, functiemodule, pulsbreedtemodulatie, overdrachtssnelheid in lokale bus: 100 Mbit/s, beschermingsklasse: IP20, inclusief Bussockelmodule en Axioline F-stekkers
