Name: Phoenix Contact AXL F RTD4 XC 1H 1035430 I/O-module 5 V/DC
Brand: Phoenix Contact
SKU: 2136985
Availability: BackOrder

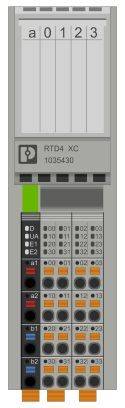

Een grijs DIN-railmodulaire automatiseringsapparaat met aansluitklemmen en een aparte stekkeradapter, zijdelings weergegeven.

Automatiseringsmodule met meerdere genummerde aansluitingen voor temperatuurregistratie. Model 'RTD4 XC 1005430'.

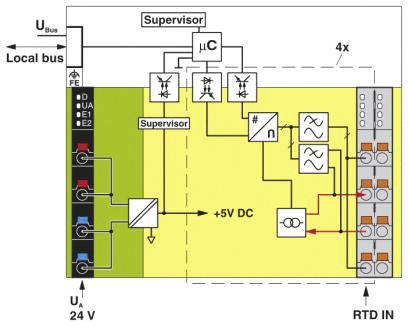

'Diagram van een bewakingssysteem: toont microcontroller, lokale busverbinding en 24V- naar 5V-DC-omzetting.'

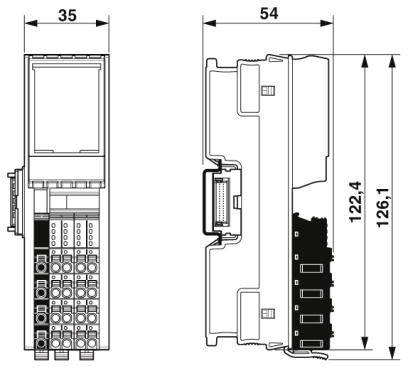

Technische tekening van een elektronisch apparaat met afmetingen. Links: breedte 35 mm. Rechts: breedte 54 mm, hoogte 126,1 - 126,4 mm.

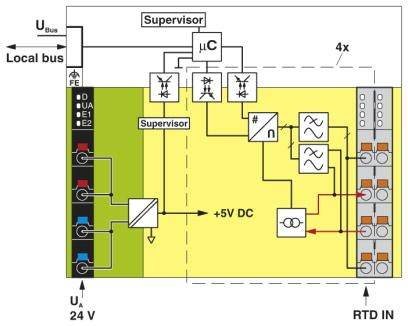

'Blokdiagram van een elektronische besturingsunit met supervisor, microcontroller, busverbindingen en spanningsindicator (24V DC).'

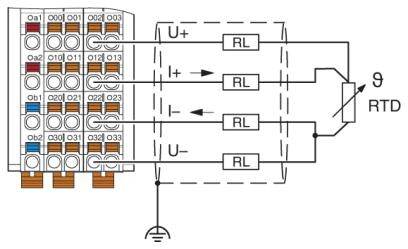

Diagram van een elektrische schakeling voor temperatuurmeting met een weerstandsthermometer (RTD), toont aansluitbezetting en verbindingspunten.

Bedradingsdiagram van een RTD-sensor: Toont aansluitingen U+, I+, I-, U-, aansluiting op de weerstandsleiding (RL) en aardingspunt.

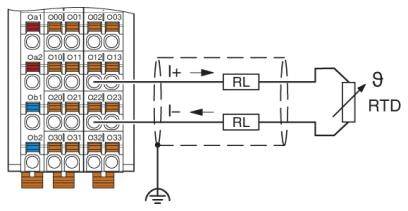

Bedradingsdiagram voor een RTD-sensor: Toont aansluitklemmen met markeringen en symbolen voor stroomstromen en aarding.

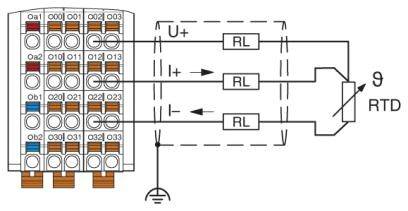

Schakelschema van een RTD-sensor: Toont aansluitingen met U+, I+, I- en weerstanden (RL). RTD gemarkeerd met 9. Massa-aansluiting onderaan.

1/9

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 12 nov.

Aantal

Stuk(s)

Totaal (€ 429,00 / Stuk)

€ 429,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Beschrijving van de ingang: ingangen voor temperatuurweerstanden
Aantal ingangen: 4 (voor temperatuurweerstanden)
Veiligheidsschakeling: overspanningsbeveiliging voedingsspanning elektronisch (35 V, 0,5 sec.)
Ingangsfilter tijd: 40 ms
Kleur: verkeersgrijs A RAL 7042
Nettogewicht: 144 g
Beschermingsklasse: III (IEC 61140, EN 61140, VDE 0140-1)
Inbouwpositie: willekeurig (geen temperatuurvermindering)
Isoleerlengte: 8 mm
Aderdoorsnede starre min.: 0,2 mm²
Aderdoorsnede starre max.: 1,5 mm²
Aderdoorsnede flexibel min.: 0,2 mm²
Aderdoorsnede flexibel max.: 1,5 mm²
Aderdoorsnede AWG min: 24
Aderdoorsnede AWG max: 16
Overdrachtssnelheid: 100 MBit/s
Opgenomen vermogen: max. 700 mW
Resolutie A/D-omvormer 24 bits

Soortnaam: I/O-module

Type: AXL F RTD4 XC 1H

Aantal analoge ingangen (max.): 4

Aantal ingangen (max.): 4

Min. voedingsspanning: 19.2 V/DC

Voedingsspanning: 19.2 - 30 V/DC

Max. voedingsspanning: 30 V/DC

Voedingsspanning: 5 V/DC

Hoogte: 126.1 mm

: 54 mm

Breedte: 35 mm

: IP20

Afm.: (l x b x h) 54 x 35 x 126.1 mm

Aansluittechniek: 2-, 3-, 4-aders

Aansluiting: Push-in-aansluiting

Stroomverbruik (max.): 140 mA

Fabrikantnr.: 1035430

Montage: Draagrail

Max. omgevingstemperatuur: +60 °C

Min. omgevingstemperatuur: -25 °C

Logicaspanning UL: 5 V/DC

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2136985 Phoenix Contact AXL F RTD4 XC 1H 1035430 I/O-module 5 V/DC

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2136985 Phoenix Contact AXL F RTD4 XC 1H 1035430 I/O-module 5 V/DC

Omschrijving

Axioline F XC, temperatuurregistratiemodule, analoge ingangen: 4 (voor temperatuurweerstanden), aansluittechniek: 2-, 3-, 4-draads (afgeschermd), overdrachtssnelheid in localbus: 100 MBit/s, extreme conditions variant, beschermingsklasse IP20, inclusief bussokkelmodule en axioline F-stekkers

De teksten voor dit artikel zijn automatisch vertaald.
