Name: Phoenix Contact AXL F SGI2 1H 2702911 I/O-module 5 V/DC
Brand: Phoenix Contact
SKU: 2137506
Availability: BackOrder

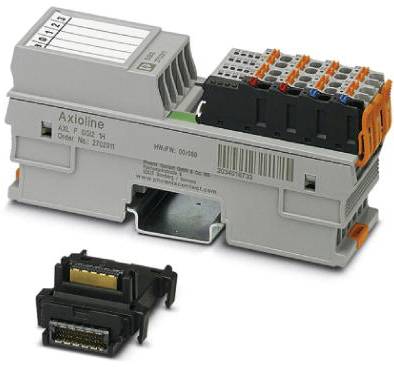

Grijs elektronisch apparaat met aansluitklemmen en een labelruimte, naast een apart zwart-gouden aansluitmodule.

Module met meerdere digitale ingangen, weergegeven door genummerde aansluitingen en indicatoren.

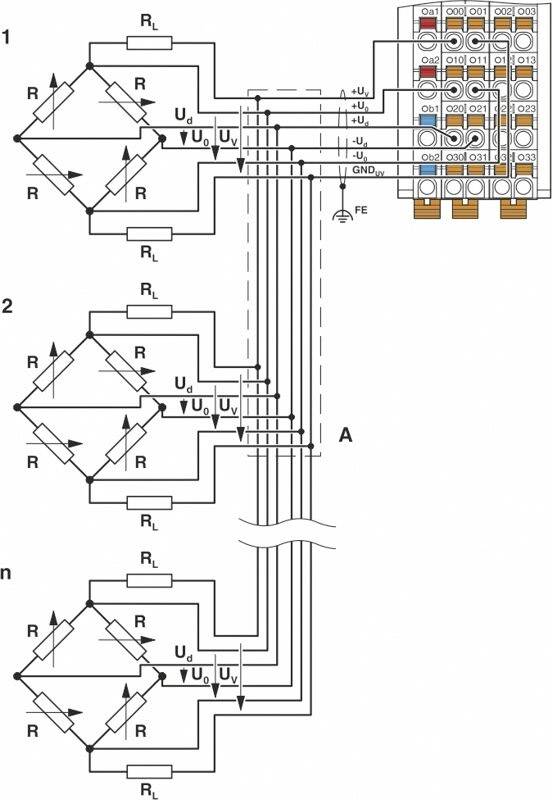

Schakelschema toont parallel geschakelde gelijkrichterbruggen, verbonden met meetpunten 'A', 'U0' en 'Ud', op testbord.

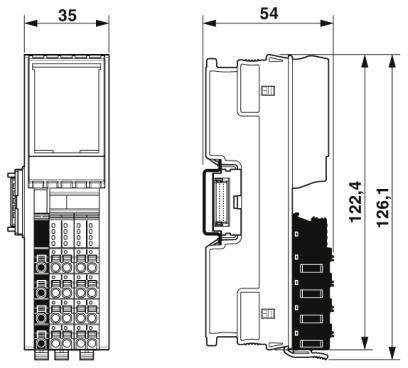

'Technical drawing of an electrical module with two views. Left: Front view with plug connections. Right: Side view with dimensions 35 mm width, 54 mm depth, 126.1 mm height.'

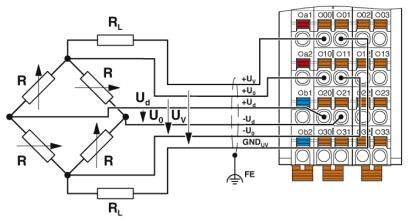

Schakelschema van een gelijkrichter met meerdere weerstanden, diodes en aansluitingen. Toont stroomlooppaden en gemarkeerde contactpunten.

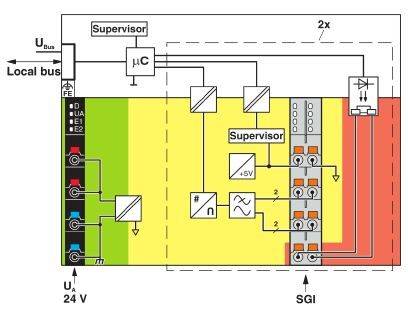

Bedradingsschema van een bewakingssysteem met supervisor, µC, lokale busaansluitingen en kleurgecodeerde gebieden voor verschillende functies.

1/6

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar ma. 16 nov.

Aantal

Stuk(s)

Totaal (€ 505,00 / Stuk)

€ 505,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Beschrijving van de ingang: ingangskanalen voor rekstrookjes
Aantal ingangen: 2
Veiligheidsschakeling: overspanningsbeveiliging voedingsspanning onderdrukkingsdiode
Kleur: verkeersgrijs A RAL 7042
Nettogewicht: 187,7 g
Beschermingsklasse: III (IEC 61140, EN 61140, VDE 0140-1)
Aantal uitgangen: 2
Inbouwpositie: willekeurig (geen temperatuurvermindering)
Overdrachtssnelheid: 100 MBit/s
Vermogen: typ. 325 mW

Soortnaam: I/O-module

Type: AXL F SGI2 1H

Aantal analoge ingangen (max.): 2

Aantal ingangen: 2 x

Aantal uitgangen: 2 x

Min. voedingsspanning: 19.2 V/DC

Voedingsspanning: 19.2 - 30 V/DC

Max. voedingsspanning: 30 V/DC

Uitgangssignaal spanning: 5 V

Voedingsspanning: 5 V/DC

Hoogte: 126.1 mm

: 54 mm

Breedte: 35 mm

: IP20

Afm.: (l x b x h) 54 x 35 x 126.1 mm

Aansluittechniek: Kabel

Stroomverbruik (max.): 65 mA

Fabrikantnr.: 2702911

Montage: Draagrail

Aanspreektijd: 0.2 ms

Max. omgevingstemperatuur: +60 °C

Min. omgevingstemperatuur: -25 °C

Logicaspanning UL: 5 V/DC

Aantal relais-uitgangen (max.): 2

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2137506 Phoenix Contact AXL F SGI2 1H 2702911 I/O-module 5 V/DC

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2137506 Phoenix Contact AXL F SGI2 1H 2702911 I/O-module 5 V/DC

Omschrijving

2 uiterst nauwkeurige ingangen voor DMS. In de fabriek geëffende meetbereiken met nominale kengetallen. Handmatige karakteristieke waarden invoeren. Procesgegevens update parametreerbaar in stappen tussen 200 μs en 100 ms. In de procesomgeving door compensatie instelbaar. 2-punts justeren. Aansluiting van de DMS in 6- en 4-draads techniek. Uitgebreide draadbreuk herkenning. De voedingsspanning van de sensor tot 115 mA (8 krachtopnemers met 350 Ω per kanaal). Per kanaal: laagohmig, potentiaalvrij NO-contact. Parametrisering van de kanalen onafhankelijk van elkaar worden het bussysteem. Tarra-installatie.
