Afbeelding vergelijkbaar

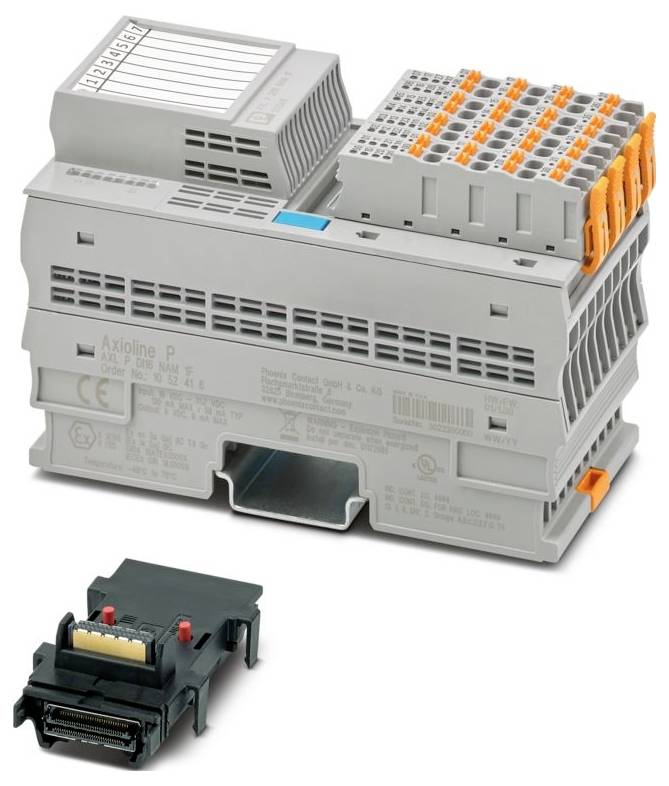

Phoenix Contact AXL P DI16 NAM 1F 1052416 Digitale module 24 V/DC, 5 V/DC
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 819,00 / Stuk)
€ 819,00
incl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Productreeks: Axioline P
- Model: Blokmodulair
- Type aansluiting: Push-in-aansluiting
- Kabeldoorsnede soepel: 0,2 mm² ... 1,5 mm²
- Kabeldoorsnede stijf: 0,2 mm² ... 1,5 mm²
- Kabeldoorsnede AWG: 24- 16
- Breedte: 53,6 mm
- Hoogte: 126,1 mm
- Diepte: 77.14 mm
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP20
- Omgevingstemperatuur (bedrijf): -40 °C- 70 °C.
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Montagemethode: Montagemethode
- Isolatie-eigenschappen: Isolatie-eigenschappen
- OVERSPANNINGSCATEGORIE: II (IEC 60664-1, EN 60664-1)
- Verontreinigingsgraad: 2 (IEC 60664-1, en 60664-1)
- Toegestane luchtvochtigheid (gebruik): 5 %... 95% (niet condenserend)
- Aanwijzing aansluiting: Axioline P-connector
- Isoleerlengte: 8 mm
- Inbouwpositie: Willekeurig (geen temperatuurderating)
- ATEX: ATEX
- IECEX: IECEX
- Overdrachtssnelheid: 100 Mbit/s
- Etikettering: Klasse I, Afdeling 2, groepen A, B, C, d, T4;klasse I, zone 2, IIC T4
- UL, USA/Canada: Class I, Div. 2, GROEPEN A, B, C, D T4
- Klasse I, zone 2, IIC T4
- Maximaal verliesvermogen bij nominale voorwaarde: 3,17 W.
- BESCHERMINGSKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
- Aantal interfaces: 2
- Luchtdruk (werking): 70 kPa ... 106 kPa (max. 2000 m üNN)
- Leveringsomvang: Inclusief Bussockelmodule en Axioline P-stekkers
- Voedingsspanningsbereik: 19,2 V DC ... 30 V/DC:
- Certificaat: E196811
- Aansluittechniek: Aansluittechniek
- Toegestane luchtvochtigheid (opslag/transport): 5% ... 95% (niet condenserend)
- Opmerking over de toepassing: Alleen voor industrieel gebruik
- Stroomverbruik: Max. 135 mA;type. 110 mA
- Printaansluiting: Printaansluiting
- Veiligheidsschakeling: Overspanningsbeveiliging | elektronisch (35 V, 0,5 s);ompoolbeveiliging | ompoolbeschermdiode;transiënbeveiliging | onderdrukkingsdiode
- Luchtdruk (opslag/transport): 70 kPa ... 106 kPa (max. 2000 m üNN)
- Opmerking over het aansluittype: Raadpleeg de informatie over de draaddiameters in de gebruikersgids "Axioline P: Systeem en installatie".
- Beperking van het gebruik: Beperking van het gebruik
- EMC-aanwijzing: EMC: Klasse A-product, zie verklaring van de fabrikant in het downloadgedeelte
- Speciale kenmerken: NAMUR-functionaliteit
- CCCex -opmerking: Gebruik in explosiegevaarlijke omgevingen is niet toegestaan in China.
- Ex-gegevens: Ex-gegevens
- UKCA ex (UKEX): UKCA ex (UKEX)
- CCC / China-ex: CCC / China-ex
- Benaming ingang: Digitale ingangen
- Beschrijving van de ingang: Digitale ingangssignalen die geschikt zijn voor NAMEN
- Aantal ingangen: 16 (NAMUR)
- Opmerking over maatgegevens: De diepte geldt bij gebruik van een draagrail TH 35-7.5 (conform en 60715).
- Digitaal: Digitaal:
- Voedingsspanning: 5 V DC (via de busmodule)
- UL ex, USA / Canada: UL ex, USA / Canada
- Module: Module
- ID-code (HEX): None
- Invoeradresruimte: 2 bytes (firmware 1.00);4 bytes (vanaf firmware 1.03)
- Uitvoeradresruimte: 0 bytes
- NOMINALE INGANGSSPANNING UIN: 8,2 V DC
- Potentiaalscheiding/isolatie van de spanningsbereiken: Potentiaalscheiding/isolatie van de spanningsbereiken
- Testspanning: 24 V voeding (randapparatuur) / functieserver: 500 V AC, 60 Hz, 1 min.
- Testspanning: 5 V voeding van de lokale bus (UBus) / functieserver: 500 V AC, 60 Hz, 1 min.
- Axioline P-lokale bus: Axioline P-lokale bus
- Potentialen: Voedingsspanning (UL): Potentiaal: Voedingsspanning (UL)
- Potentialen: Axioline P lokale bus (UBus): Potentiaal: Voeding van Axioline P lokale bus (UBus)
- Axioline P-connector: Axioline P-connector
- Testspanning: 5 V lokale bus (u- bus) / digitale ingangen: 1500 V AC, 60 Hz, 1 min.
- Testspanning: 24 V voeding (randapparatuur) / digitale ingangen: 1500 V AC, 60 Hz, 1 min.
- Testspanning: Digitale ingangen / functionele aarding: 500 V AC, 60 Hz, 1 min.
- Soortnaam
Digitale module
- Type
AXL P DI16 NAM 1F
- Aantal digitale ingangen (max.)
16
- Aantal ingangen (max.)
16
- Aantal uitgangen (max.)
0
- Aantal ingangen
16 x
- Aantal uitgangen
0 x
- Voedingsspanning
24 V/DC
5 V/DC
- Hoogte
126.1 mm
77.14 mm
- Breedte
53.6 mm
IP20
- Afm.
(l x b x h) 77.14 x 53.6 x 126.1 mm
- Aansluittechniek
2-aders
- Aansluiting
Push-in-aansluiting
- Stroomverbruik (max.)
135 mA
- Fabrikantnr.
1052416
- Uitvoering
bloksmodular
- Montage
DIN-rail montage
- Max. omgevingstemperatuur
70 °C
- Min. omgevingstemperatuur
-40 °C
- Diepte
75.948224 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3562259 Phoenix Contact AXL P DI16 NAM 1F 1052416 Digitale module 24 V/DC, 5 V/DC
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3562259 Phoenix Contact AXL P DI16 NAM 1F 1052416 Digitale module 24 V/DC, 5 V/DC
Omschrijving
Axioline P, digitale invoermodule, digitale ingangen: 16 (NAMUR), 8 V DC, aansluittechniek: 2-draads, NAMUR-functionaliteit, overdrachtssnelheid in lokale bus: 100 Mbit/s, beschermingsklasse: IP20, inclusief Bussockelmodule en Axioline P-stekkers
